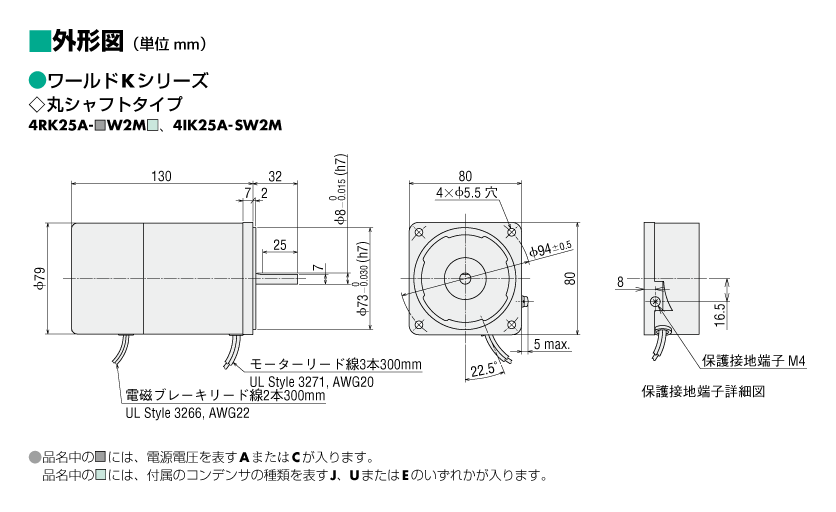

外形図

モーター

モーター

コンデンサ

コンデンサ

データダウンロード

その他仕様

一般仕様

項目	仕様
絶縁抵抗	常温常湿において定格運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。
絶縁耐圧	常温常湿において定格運転後、コイルとケース間に50 Hzまたは60 Hz、AC1.5 kVを1分間印加しても異常を認めません。
温度上昇	ギヤヘッドまたはそれと同等の放熱板※を装着し、常温常湿において定格運転後、抵抗法で巻線温度上昇を測定した値が80 ℃以下（三相タイプは70 ℃以下）です。
耐熱クラス	130（B）
過熱保護装置	6 Wタイプ　インピーダンスプロテクト その他のタイプ　サーマルプロテクタ内蔵（自動復帰型）開放：130±5 ℃、復帰：85±20 ℃
使用周囲温度	単相100 V、単相200 V、三相200 V：−10 ～ +50 ℃（凍結のないこと） その他の電圧：−10 ～ +40 ℃（凍結のないこと）
使用周囲湿度	85 %以下（結露のないこと）
保護等級	6 W、15 W、25 W、40 W：IP20 60 W、90 W：IP40

• ※ 放熱板のサイズ：（材質：アルミニウム）

モーターのタイプ（出力）	サイズ（mm）	厚さ（mm）
6 Wタイプ	115×115	5
15 Wタイプ	125×125
25 Wタイプ	135×135
40 Wタイプ	165×165
60 W、90 Wタイプ	200×200

丸シャフトタイプの許容ラジアル荷重・許容アキシアル荷重

許容ラジアル荷重

モーター		許容ラジアル荷重 N
取付角寸法□（mm）	出力シャフト径φ（mm）	シャフト先端から 10mm	シャフト先端から 20mm
42	5	40	-
60	6	50	110
70	6	40	60
80	8	90	140
90	10	140	200
	12	240	270

許容アキシアル荷重

アキシアル荷重はできるだけかけないようにしてください。やむを得ずかける場合でも、モーター質量の半分以下としてください。

規格

法令・規格資料

対応している法令・規格の資料は製品詳細ページの「データダウンロード」タブからダウンロードしていただけます。
（ダウンロード可能なファイルの種類は製品によって異なります。）

各国の法令・規格の解説はこちらからご確認ください。

当社製品の機種ごとの安全規格対応状況はこちらからご確認ください。

有害物質

RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。

当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。

システム構成

関連製品

ブレーキパック

製品	特徴
SB50Wシリーズ	特徴	1台でモーターの瞬時停止・正逆転・ ブレーキ制御のすべてを可能にした、ブレーキパックです。 サーマルプロテクタオープン検出機能により、 装置の安全性をアップします。 また、外部信号によるアラームリセットが可能となり、 使いやすくなりました。 ワイド電圧（100V-230V）対応 48mm×48mmのDINサイズ 安全規格対応 1W～90Wのモーターに対応 シンク/ソースロジック切り替えが可能
