平行軸ギヤヘッド
5GC36K
ギヤヘッド
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| ギヤヘッド | 5GC36K | 8,500円（7,650円） | 10日（数量：1～20） |
• 外形図やCADデータなどについては、モーターとの組み合わせ品名のページに掲載している場合があります。組み合わせるモーターの品名を検索し、「組み合わせるギヤや回路などを選択する」ボタンから当ギヤヘッドを選択し、組み合わせ品名のページよりご確認ください。 (データが掲載されていない場合は別途お問い合わせください。)
付属品
- ギヤヘッド: 取付用ねじ、平行キー
仕様

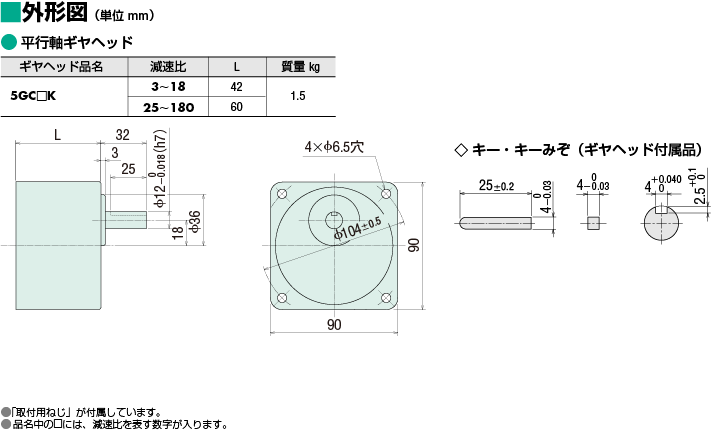

外形図
データダウンロード
その他仕様
ギヤヘッドの許容ラジアル荷重・許容アキシアル荷重
| 品名 | 減速比 | 最大許容トルク N・m |
許容ラジアル荷重 N | 許容アキシアル荷重 N |
|
|---|---|---|---|---|---|
| シャフト先端から 10mm |
シャフト先端から 20mm |
||||
| 2GC□K | 3～18 | 3.0 | 50 | 80 | 30 |
| 25～180 | 120 | 180 | |||
| 4GC□K | 3～9 | 10 | 250 | 400 | 100 |
| 12.5～180 | 300 | 450 | |||
| 5GC□K | 3～18 | 10 | 250 | 350 | 100 |
| 25～180 | 300 | 450 | |||
| 5GCH□KB | 3～9 | 20 | 400 | 500 | 150 |
| 12.5～18 | 450 | 600 | |||
| 25～180 | 500 | 700 | |||
規格
有害物質
RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。
当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。
