ギヤヘッド
5H15B
ギヤヘッド
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| ギヤヘッド | 5H15B | 24,200円（21,780円） | 10日（数量：1～5） |
• 外形図やCADデータなどについては、モーターとの組み合わせ品名のページに掲載している場合があります。こちらより組み合わせ品名を選択し、組み合わせ品名のページにてご確認ください。 (データが掲載されていない場合は別途お問い合わせください。)
付属品
- ギヤヘッド: 取付用ねじ、平行キー、安全カバー
仕様

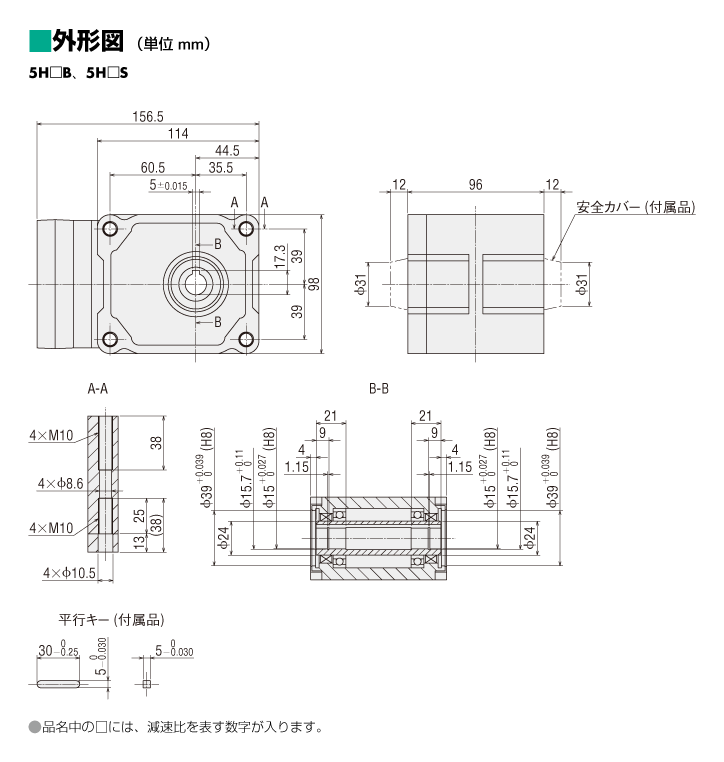

外形図
データダウンロード
その他仕様
ギヤヘッドの許容ラジアル荷重・許容アキシアル荷重
| 減速比 | 10 | 15 | 20 | 30 | 50 | 100 | 200 | ||
|---|---|---|---|---|---|---|---|---|---|
| 許容ラジアル荷重［N］※1 | 中空軸※2 | 取付面から10mm | 415 | 554 | 692 | 923 | 1112 | 1196 | 1291 |
| 取付面から20mm | 363 | 484 | 605 | 806 | 971 | 1045 | 1127 | ||
| 中実軸 | 出力軸先端から10mm | 378 | 504 | 630 | 840 | 1011 | 1089 | 1174 | |
| 出力軸先端から20mm | 481 | 641 | 802 | 1069 | 1287 | 1385 | 1495 | ||
| 許容アキシアル荷重［N］ | 108 | 147 | 186 | 245 | 294 | 324 | 343 | ||
- ※1
- 荷重位置を以下に示します。
- ※2
- 中空軸タイプについて、各距離からのラジアル荷重の計算は、以下の「中空軸タイプの許容ラジアル荷重計算」をご覧ください。
中空軸タイプの許容ラジアル荷重計算
許容ラジアル荷重の計算式は、機構によって異なります。
規格
有害物質
RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。
当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。
