インダクションモーター
BHI62A-7.5
コンビギヤードモーター
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| コンビギヤードモーター | BHI62A-7.5 | 30,700円（26,090円） | 10日（数量：1～20） |
付属品

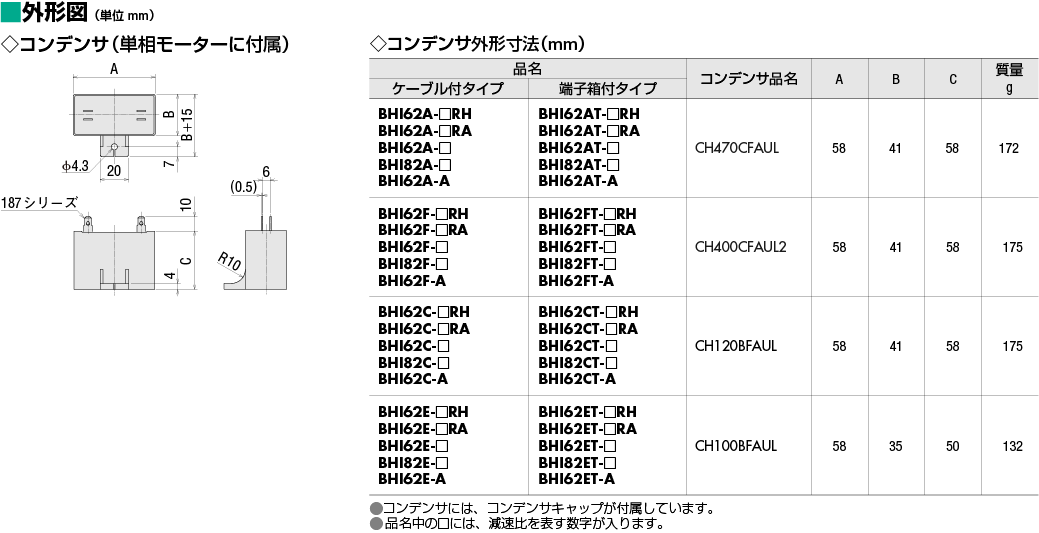

- モーター: コンデンサ、コンデンサキャップ
ギヤヘッド: 取付用ねじ、平行キー
仕様

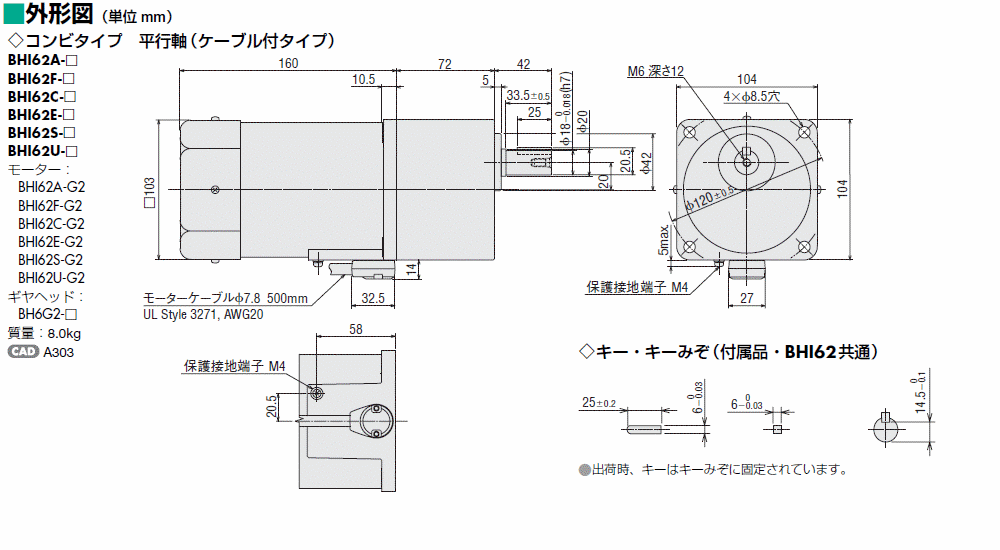

外形図
データダウンロード
その他仕様
一般仕様
| 項目 | 仕様 |
|---|---|
| 絶縁抵抗 | 常温常湿において定格運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。 |
| 絶縁耐圧 | 常温常湿において定格運転後、コイルとケース間に50 Hzまたは60 Hz、AC1.5 kV（三相380/400/415 VはAC2.0 kV）を1分間印加しても異常を認めません。 |
| 温度上昇 | ギヤヘッドまたはそれと同等の放熱板※を装着し、常温常湿において定格運転後、抵抗法で巻線温度上昇を測定した値が70 ℃以下です。 |
| 耐熱クラス | 130（B） |
| 過熱保護装置 | サーマルプロテクタ内蔵（自動復帰型） 開放：150±5 ℃、復帰：96±15 ℃ 三相380/400/415 Vタイプ 開放：130±5 ℃、復帰：83±15 ℃ |
| 使用周囲温度 | 単相100V、単相200V、三相200V：−10～+50℃（凍結のないこと） その他の電圧：−10～+40℃（凍結のないこと） |
| 使用周囲湿度 | 85 %以下（結露のないこと） |
| 保護等級 |
リード線タイプ：IP40 端子箱付タイプ：IP54（丸シャフトタイプの取付面を除く） |
- ※ 放熱板のサイズ：230×230mm、厚さ5mm（材質：アルミニウム）
ギヤヘッドの許容ラジアル荷重・許容アキシアル荷重
| 品名 | 減速比 | 最大許容トルク N・m |
許容ラジアル荷重 N | 許容アキシアル荷重 N |
|
|---|---|---|---|---|---|
| シャフト先端から 10mm |
シャフト先端から 20mm |
||||
| BH6G2-□ | 3～36 | 40 | 550 | 800 | 200 |
| 50～180 | 650 | 1000 | |||
| BH8G-□ | 30～180 | 70 | 1400 | 1700 | 400 |
| BH6G2-□RH | 5～36 | 60 | 1200※ | 1100※ | 300 |
| 50～180 | 2200※ | 2000※ | |||
| BH6G2-□RA | 5～36 | 60 | 900 | 1000 | 300 |
| 50～180 | 1700 | 1850 | |||
- ※ 許容ラジアル荷重はフランジ取付面からの距離での値となります。

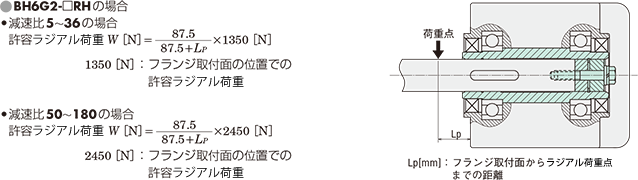

中空軸タイプの許容ラジアル荷重計算
右図のように負荷軸の片側を軸受ユニットなどで受けない場合、許容ラジアル荷重の計算式は次のようになります。(この機構はラジアル荷重の面で最も厳しい状態です。)
