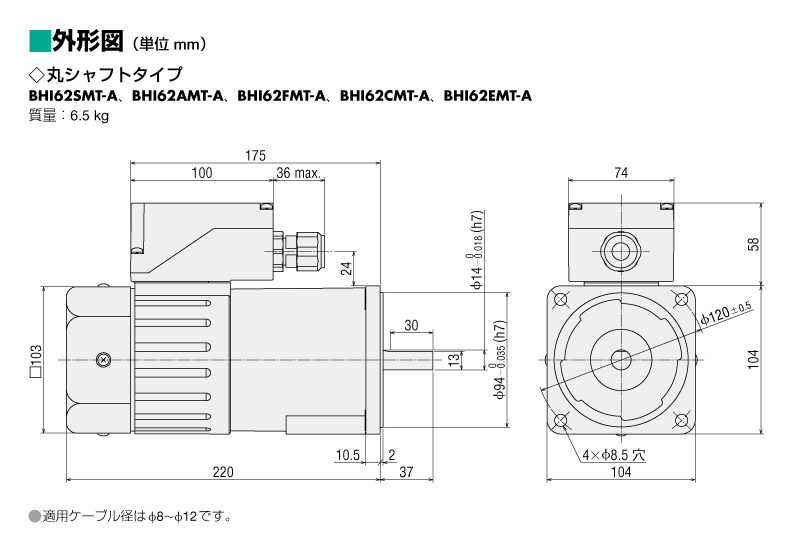

外形図
データダウンロード
その他仕様
一般仕様
| 項目 | 仕様 |
|---|---|
| 絶縁抵抗 | 常温常湿において定格運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。 |
| 絶縁耐圧 | 常温常湿において定格運転後、コイルとケース間に50 Hzまたは60 Hz、AC1.5 kVを1分間印加しても異常を認めません。 |
| 温度上昇 | ギヤヘッドまたはそれと同等の放熱板※を装着し、常温常湿において定格運転後、抵抗法で巻線温度上昇を測定した値が70 ℃以下です。 |
| 耐熱クラス | 130（B） |
| 過熱保護装置 | サーマルプロテクタ内蔵（自動復帰型） 開放：150±5 ℃、復帰：96±15 ℃ |
| 使用周囲温度 | 単相100 V、単相200 V、三相200 V：−10 ～ +50 ℃（凍結のないこと） その他の電圧：−10 ～ +40 ℃（凍結のないこと） |
| 使用周囲湿度 | 85 %以下（結露のないこと） |
| 保護等級 | IP54（丸シャフトタイプの取付面を除く） |
- ※ 放熱板のサイズ：230×230mm、厚さ5mm（材質：アルミニウム）
丸シャフトタイプの許容ラジアル荷重・許容アキシアル荷重
許容ラジアル荷重
| モーター | 許容ラジアル荷重 N |
||
|---|---|---|---|
| 取付角寸法□（mm） | 出力シャフト径φ（mm） | シャフト先端から 10mm |
シャフト先端から 20mm |
| 104 | 14 | 320 | 350 |
許容アキシアル荷重
アキシアル荷重はできるだけかけないようにしてください。やむを得ずかける場合でも、モーター質量の半分以下としてください。
