仕様

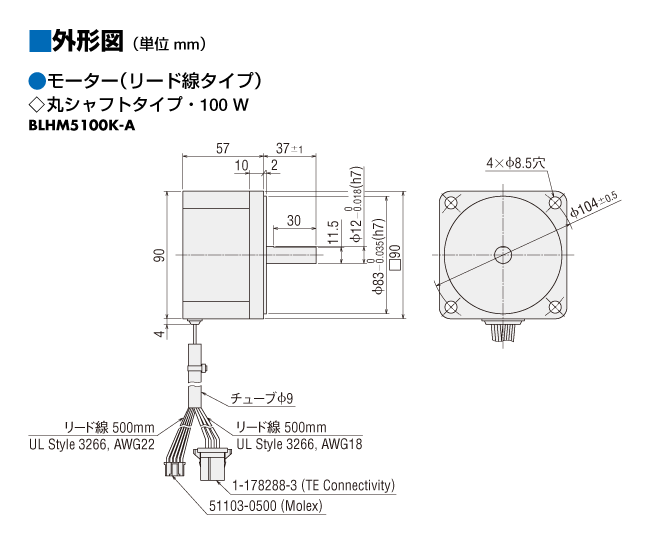

外形図
データダウンロード
その他仕様
一般仕様
| 項目 | モーター部 | ドライバ部 | |
|---|---|---|---|
| 絶縁抵抗 | 常温常湿において連続運転後、コイルとケース間をDC500V メガーで測定した値が100MΩ以上あります。 |
常温常湿において連続運転後、電源入力と放熱板間をDC500V メガーで測定した値が100MΩ以上あります。 |
|
| 絶縁耐圧 | 常温常湿において連続運転後、コイルとケース間に50Hz、 AC0.5kVを1分間印加しても異常を認めません。 |
常温常湿において連続運転後、電源入力と放熱板間に50Hz、 AC0.5kVを1分間印加しても異常を認めません。 （RS-485通信タイプは除く） |
|
| 温度上昇 | 常温常湿において連続運転後、 熱電対法でコイルの温度上昇を測定した値が50℃以下、 ケース表面の温度上昇を測定した値が40℃以下※1です。 |
常温常湿において連続運転後、 熱電対法で放熱板の温度上昇を測定した値が50℃以下です。 |
|
| 使用環境 | 周囲温度 | 0～+50℃（凍結のないこと） | |
| 周囲湿度 | 85%以下（結露のないこと） | ||
| 標高 | 海抜1000m以下 | ||
| 雰囲気 | 腐食性ガス、塵埃のないこと。水、油がかからないこと。 放射性物質、磁場、真空などの特殊環境での使用は不可。 |
||
| 振動 | 連続的な振動や過度の衝撃が加わらないこと JIS C 60068-2-6 正弦波振動試験方法に準拠 周波数範囲：10～55Hz、片振幅：0.15mm 掃引方向：3方向（X、Y、Z） 掃引回数：20回 |
||
| 保存環境※2 | 周囲温度 | −25～+70℃（凍結のないこと） 電磁ブレーキ付モーター：−20～+70℃（凍結のないこと） |
−25～+70℃（凍結のないこと） |
| 周囲湿度 | 85%以下（結露のないこと） | ||
| 標高 | 海抜3000m以下 | ||
| 雰囲気 | 腐食性ガス、塵埃のないこと。水、油がかからないこと。 放射性物質、磁場、真空などの特殊環境での使用は不可。 |
||
| 耐熱クラス | UL/CSA規格：105（A）、EN規格：120（E） | − | |
| 保護等級 | コネクタタイプ、リード線タイプ：IP40 ケーブルタイプ、電磁ブレーキ付モーター：IP65 （コネクタ部と丸シャフトタイプの取付面を除く） |
IP00 | |
- ※1
- 丸シャフトタイプは、モーターケース表面温度が90℃以下になるように、以下のサイズの放熱板（材質：アルミニウム）に取り付けてください。（BLHM015は除く。）
放熱板サイズ
| 品名 | サイズ (mm) | 厚さ (mm) |
|---|---|---|
| BLM015、BLM030、BLM230、BLHM230 | 115×115 | 5 |
| BLM250、BLM450、BLHM450 | 135×135 | |
| BLHM5100 | 200×200 |
- ※2
- 保存環境は、輸送中を含めた短期間の値です。
ご注意
- モーターとドライバを接続した状態では、絶縁抵抗測定、耐圧試験をおこなわないでください。
許容ラジアル荷重･許容アキシアル荷重
平行軸ギヤヘッド
| 出力 | 減速比 | 許容ラジアル荷重 |
許容アキシアル荷重 N |
|
|---|---|---|---|---|
|
シャフト先端から 10mm N |
シャフト先端から 20mm N |
|||
| 15W | 5、10、15、20 30、50、100 |
50 | − | 30 |
| 30W | 5 | 100 | 150 | 40 |
| 10、15、20 | 150 | 200 | ||
| 30、50、100、200 | 200 | 300 | ||
| 50W | 5 | 200 | 250 | 100 |
| 10、15、20 | 300 | 350 | ||
| 30、50、100、200 | 450 | 550 | ||
| 100W | 5 | 300 | 400 | 150 |
| 10、15、20 | 400 | 500 | ||
| 30、50、100、200 | 500 | 650 | ||
CSギヤードモーター
| 出力 | 減速比 | 許容ラジアル荷重 |
許容アキシアル荷重 N |
|
|---|---|---|---|---|
|
出力軸先端から 10mm N |
出力軸先端から 20mm N |
|||
| □42mm-15W □42mm-30W |
5 | 50 | - | 40 |
| 10、15、20 | 80 | - | ||
| □60mm-30W □60mm-50W |
5 | 150 | 190 | 70 |
| 10、15、20 | 200 | 260 | ||
中空軸フラットギヤヘッド
| 出力 | 減速比 | 許容ラジアル荷重 |
許容アキシアル荷重 N |
|
|---|---|---|---|---|
|
ギヤヘッド取付面から 10mm N |
ギヤヘッド取付面から 20mm N |
|||
| 30W | 5、10 | 450 | 370 | 200 |
| 15、20、30、50、100、200 | 500 | 400 | ||
| 50W | 5、10 | 800 | 660 | 400 |
| 15、20、30、50、100、200 | 1200 | 1000 | ||
| 100W | 5、10 | 900 | 770 | 500 |
| 15、20 | 1300 | 1110 | ||
| 30、50、100、200 | 1500 | 1280 | ||
丸シャフトタイプ
| 出力 | 許容ラジアル荷重 | 許容アキシアル荷重 N |
|
|---|---|---|---|
|
シャフト先端から 10mm N |
シャフト先端から 20mm N |
||
| □42mm-15W □42mm-30W |
50 | − | 5 |
| □60mm-30W □60mm-50W |
70 | 100 | 15（10）※ |
| □80mm-50W | 120 | 140 | 20 |
| □90mm-100W | 160 | 170 | 25 |
- ※ （ ）内は、電磁ブレーキ付モーターの値です。
ケーブル・周辺機器
BLHM5100K-A
と選択した周辺機器を
品名欄にチェックを入れて「ショップで見積・購入」への追加ができます。
