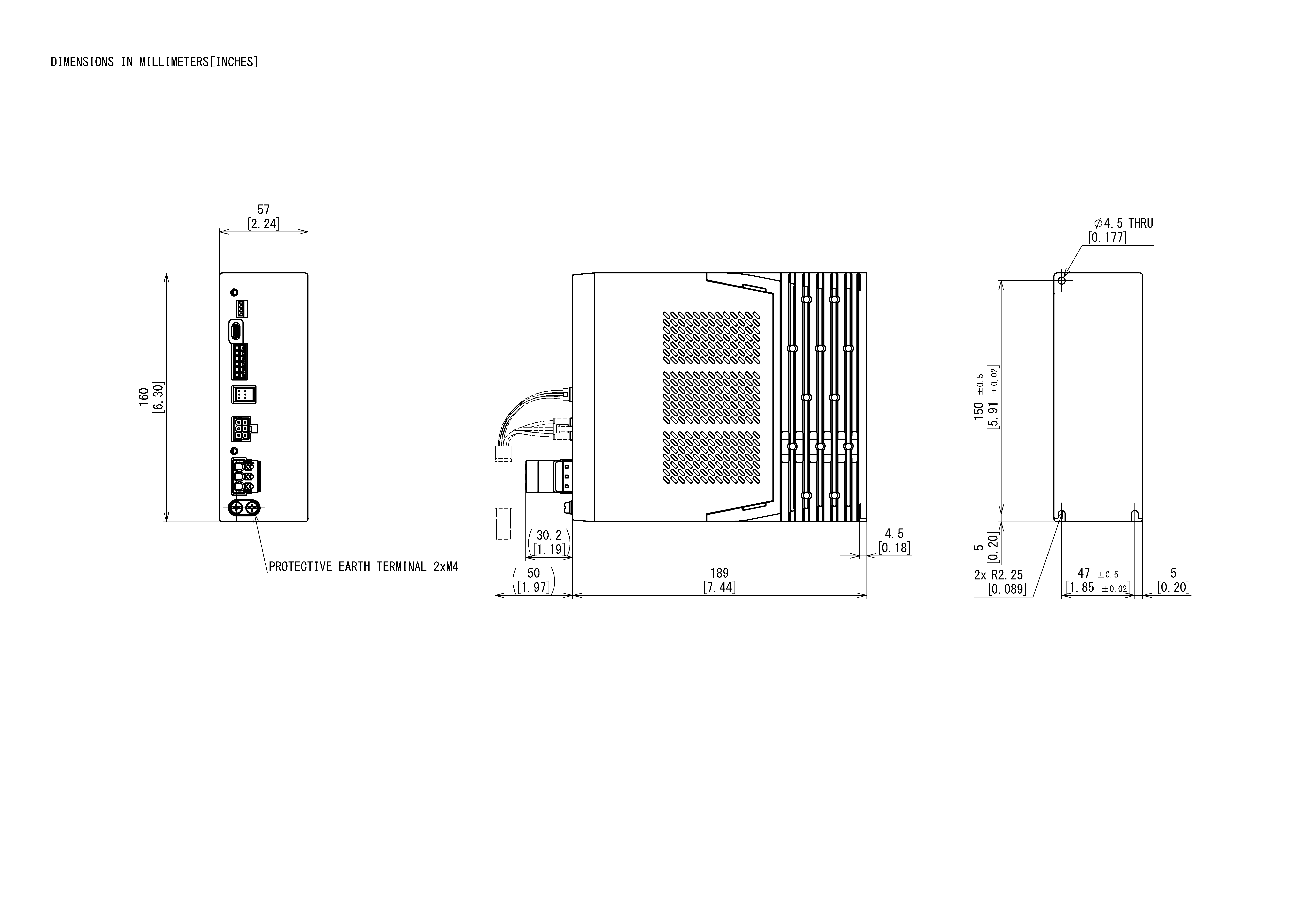

外形図

回路

回路

データダウンロード

その他仕様

共通仕様

項目		BLSD-K､ BLSD750-C	BLSD-KR
運転 データ	回転速度	25 W､ 40 W､ 90 W: 100–2000 r/min 30 W､ 60 W､ 120 W､ 750W: 100–4000 r/min 出荷時は、以下の回転速度に設定されています。 1500 r/min ( ｢機能設定スイッチ: SPD (SPEED) ｣ が｢ SPD0｣ 側のとき) 1800 r/min ( ｢機能設定スイッチ: SPD (SPEED) ｣ が｢ SPD1｣ 側のとき)	25 W、40 W、90 W: 100–2000 r/min 30 W、60 W、120 W: 100–4000 r/min 出荷時設定: 0 r/min
	加速時間･ 減速時間	100–30000 ms (出荷時設定: 1000 ms)
	トルク制限	0.0–1000.0 % (出荷時設定: 1000.0 %)
	設定方法	サポートソフトMEXE02	RS-485通信、サポートソフトMEXE02
入力信号		入力2点 フォトカプラ入力方式 DC24 V (−15–+20 %)
出力信号		出力2点 フォトカプラ･オープンコレクタ出力 DC4.5–30 V 電流10 mA以下
インフォメーション		インフォメーションが発生すると、INFO出力がONになり、PWR/SYS LEDが青色に点滅します。 モーターの運転は継続します。
アラーム		アラームが発生すると、ALM-B出力がOFFになり、モーターが停止します。 同時にPWR/SYS LEDが赤色に点滅します。
最大延長距離		BLSD-K､ BLSD-KR: モーター･ドライバ間 10.5 m (別売りの接続ケーブル使用時) BLSD750-C: モーター･ドライバ間 20.5 m [別売りの接続ケーブル (中継用) 使用時]
時間定格		連続

一般仕様

項目		仕様
絶縁抵抗		常温常湿において連続運転後、電源端子と保護接地端子間、電源端子と入出力信号端子間をDC500 Vメガーで測定した値が100 MΩ以上あります。
絶縁耐圧		常温常湿において連続運転後、電源端子と保護接地端子間に50 Hz、AC1.5 kV、電源端子と入出力信号端子間に50 Hz、AC1.5 kVを1分間印加しても異常を認めません。
温度上昇		常温常湿において定格連続運転後、熱電対法で放熱板の温度上昇を測定した値が50℃以下です。
使用環境※1	周囲温度	0∼+50℃(凍結のないこと)
	周囲湿度	85 %以下(結露のないこと)
	標高	海抜1000 m以下
	雰囲気	腐食性ガス、塵埃のないこと。水、油がかからないこと。放射性物質、磁場、真空などの特殊環境での使用は不可。
	振動	連続的な振動や過度の衝撃が加わらないこと。JIS C 60068-2-6　正弦波振動試験方法に準拠 周波数範囲：10∼55 Hz、片振幅:0.15 mm　掃引方向:3方向(X、Y、Z)　掃引回数:20回
保存環境※2	周囲温度	−25∼+70℃(凍結のないこと)
	周囲湿度	85 %以下(結露のないこと)
	標高	海抜3000 m以下
	雰囲気	腐食性ガス、塵埃のないこと。水、油がかからないこと。放射性物質、磁場、真空などの特殊環境での使用は不可。
耐熱クラス		−
保護等級		IP20

※1

ドライバは、アルミ製金属板と同等の放熱能力を持つ場所に取り付けてください。
300×300 mm　厚さ2 mm

※2

保存環境は、輸送中を含めた短期間の値です。

ご注意

• モーターとドライバを接続した状態では、絶縁抵抗測定、耐圧試験をおこなわないでください。

規格

法令・規格資料

対応している法令・規格の資料は製品詳細ページの「データダウンロード」タブからダウンロードしていただけます。
（ダウンロード可能なファイルの種類は製品によって異なります。）

各国の法令・規格の解説はこちらからご確認ください。

当社製品の機種ごとの安全規格対応状況はこちらからご確認ください。

有害物質

RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。

当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。

ケーブル・周辺機器

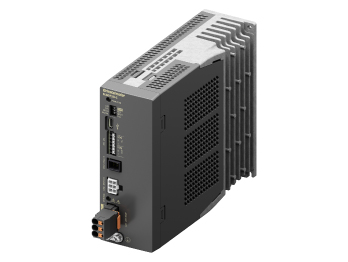

BLSD750-C
