ドライバ仕様

項目		仕様
インターフェイス	パルス入力	• DC3∼5.25 V • 最大入力パルス周波数 ラインドライバ出力 : 1 MHz（デューティ50 %時） オープンコレクタ出力 : 250 kHz（デューティ50 %時）
	制御入力	DC4.5∼5.25 V
	制御出力	DC30 V以下（出力飽和電圧:最大0.5 V） 10 mA以下
	エンコーダ入力	• 入力形式：インクリメンタル（A相、B相、Z相） • カウント方式 : 90度位相差入力 • 逓倍数 : 1逓倍/2 逓倍/4 逓倍 • 入力周波数 : 最大4.0 MHz（A相、B相それぞれの周波数） • インターフェイス : 差動ラインレシーバ（26C32相当）
	エンコーダ用5 V電源出力	300 mA以下
	フィールドネットワーク	Modbus RTU（RS-485通信）

RS-485通信仕様

電気的特性	EIA-485 準拠 RS-485通信タイプ：ツイストペア線を使用し、総延長距離を10 mまでとする。 フルクローズド制御タイプ：ツイストペア線を使用し、総延長距離を3 mまでとする。
通信方式	半二重通信 調歩同期方式（データ：8 ビット、ストップビット：1 ビット /2 ビット、パリティ：なし/偶数/奇数）
伝送速度	9600 bps/19200 bps/38400 bps/57600 bps/115200 bps/230400 bpsから選択
プロトコル	Modbus RTUモード
接続形態	上位制御機器1台に対して最大31台まで接続できます。

ドライバ 一般仕様

項目		仕様
使用環境（動作時）	周囲温度	0～+50℃（凍結のないこと）
	周囲湿度	85%以下（結露のないこと）
	雰囲気	腐食性ガス・塵埃のないこと。水、油などが直接かからないこと。

規格

法令・規格資料

対応している法令・規格の資料は製品詳細ページの「データダウンロード」タブからダウンロードしていただけます。
（ダウンロード可能なファイルの種類は製品によって異なります。）

各国の法令・規格の解説はこちらからご確認ください。

当社製品のシリーズごとの法令・規格対応状況はこちらからご確認ください。

有害物質

RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。

当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。

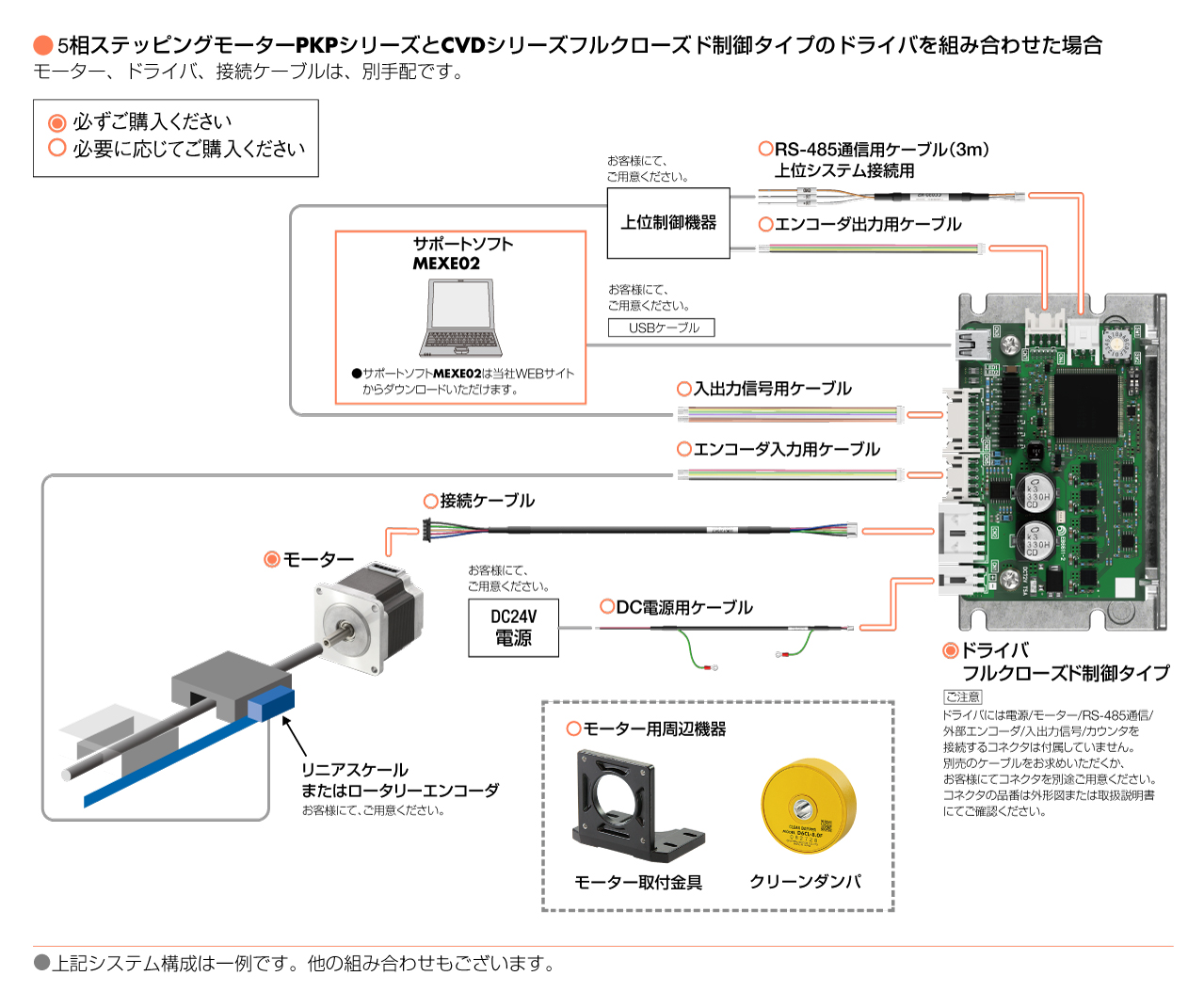

システム構成
