仕様

特性

回転速度-トルク特性 (参考値)

回転速度-トルク特性 (参考値)

負荷慣性モーメント-位置決め時間 (参考値)

負荷慣性モーメント-位置決め時間 (参考値)

負荷モーメントによる変位量 (参考値)

負荷モーメントによる変位量 (参考値)

機械的精度 (無負荷時)

機械的精度 (無負荷時)

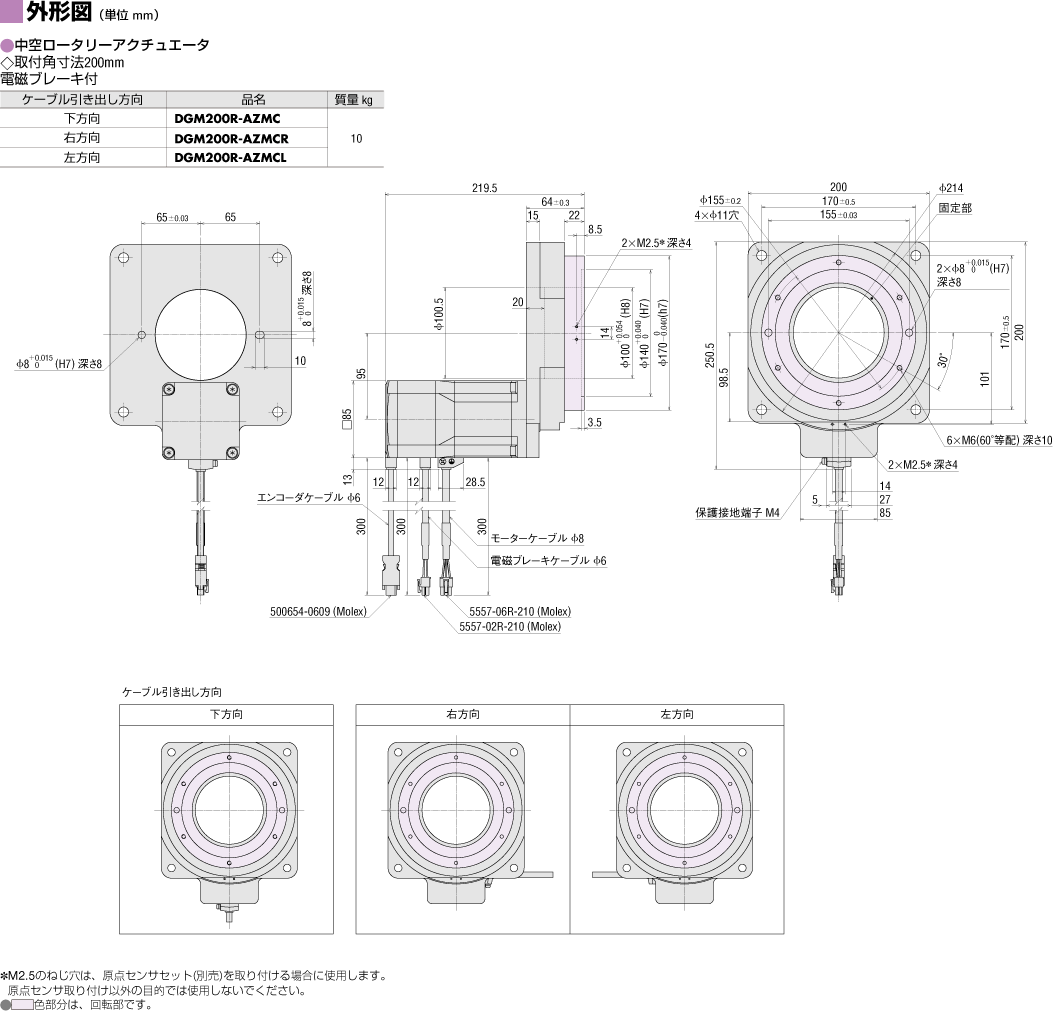

外形図

アクチュエータ

アクチュエータ

センサ取付外形図

センサ取付外形図

接続ケーブルセット (選択時)

接続ケーブルセット (選択時)

可動接続ケーブルセット (選択時)

可動接続ケーブルセット (選択時)

データダウンロード

その他仕様

電磁ブレーキ部仕様

		取付角寸法
		85 mm	130 mm	200 mm∗1
型式		無励磁作動型
電源電圧		DC24 V ±5%∗2
電源電流	A	0.08	0.25	0.25
時間定格		連続

∗1

AC電源入力のみ

∗2

ケーブルタイプの電磁ブレーキ付アクチュエータは、接続ケーブルを使用して20m延長した場合、DC24 V ±4%の仕様になります。

アクチュエータ 一般仕様

搭載モーター		AZシリーズ
使用環境 (動作時)	周囲温度	0∼+40°C (凍結のないこと)∗
	周囲湿度	85%以下 (結露しないこと)
	雰囲気	腐食性ガス・塵埃のないこと。水·油などが直接かからないこと。
非通電状態での多回転検出範囲 (モーター出力軸)		±900回転 (1800回転)

∗

当社測定条件による

回転方向

出力テーブル側から見た場合の回転方向を表します。
イラストはモーター縦方向のものです。回転方向はモーター横方向も同様です。

規格

法令・規格資料

対応している法令・規格の資料は製品詳細ページの「データダウンロード」タブからダウンロードしていただけます。
（ダウンロード可能なファイルの種類は製品によって異なります。）

各国の法令・規格の解説はこちらからご確認ください。

当社製品のシリーズごとの法令・規格対応状況はこちらからご確認ください。

有害物質

RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。

当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。
