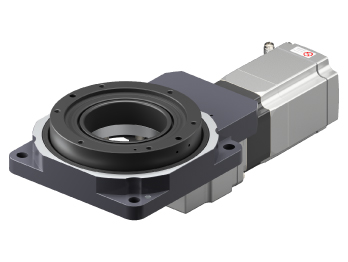

中空ロータリーアクチュエータ DGIIシリーズ
DGR130R36-AZMCHU
アクチュエータ
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| アクチュエータ | DGR130R36-AZMCHU | 221,300円（188,100円） | 15日（数量：1～5） |
• 仕様の詳細や各種データは組み合わせ品名のページに掲載している場合があります。組み合わせ品名のページにてご確認ください。
• 出荷日は、15時までにご注文された場合です。詳細はこちら
付属品
- アクチュエータ：なし
仕様

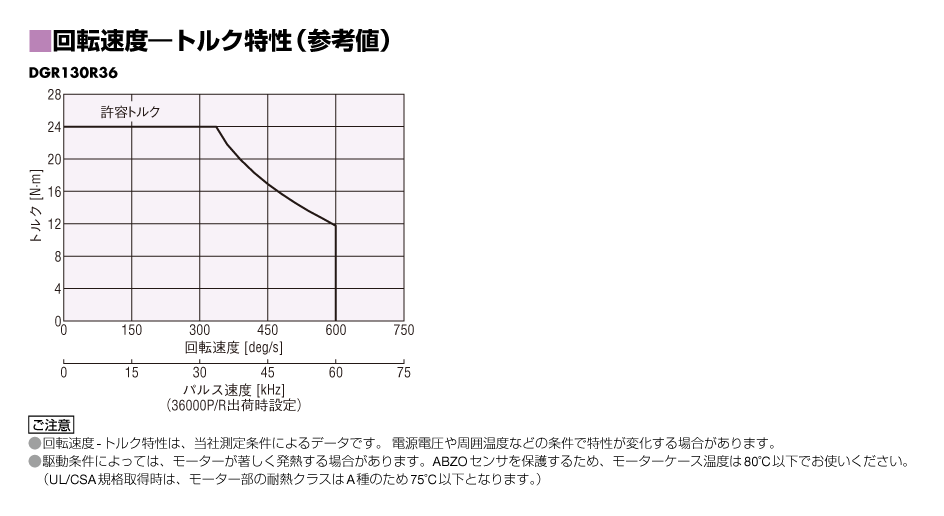

特性

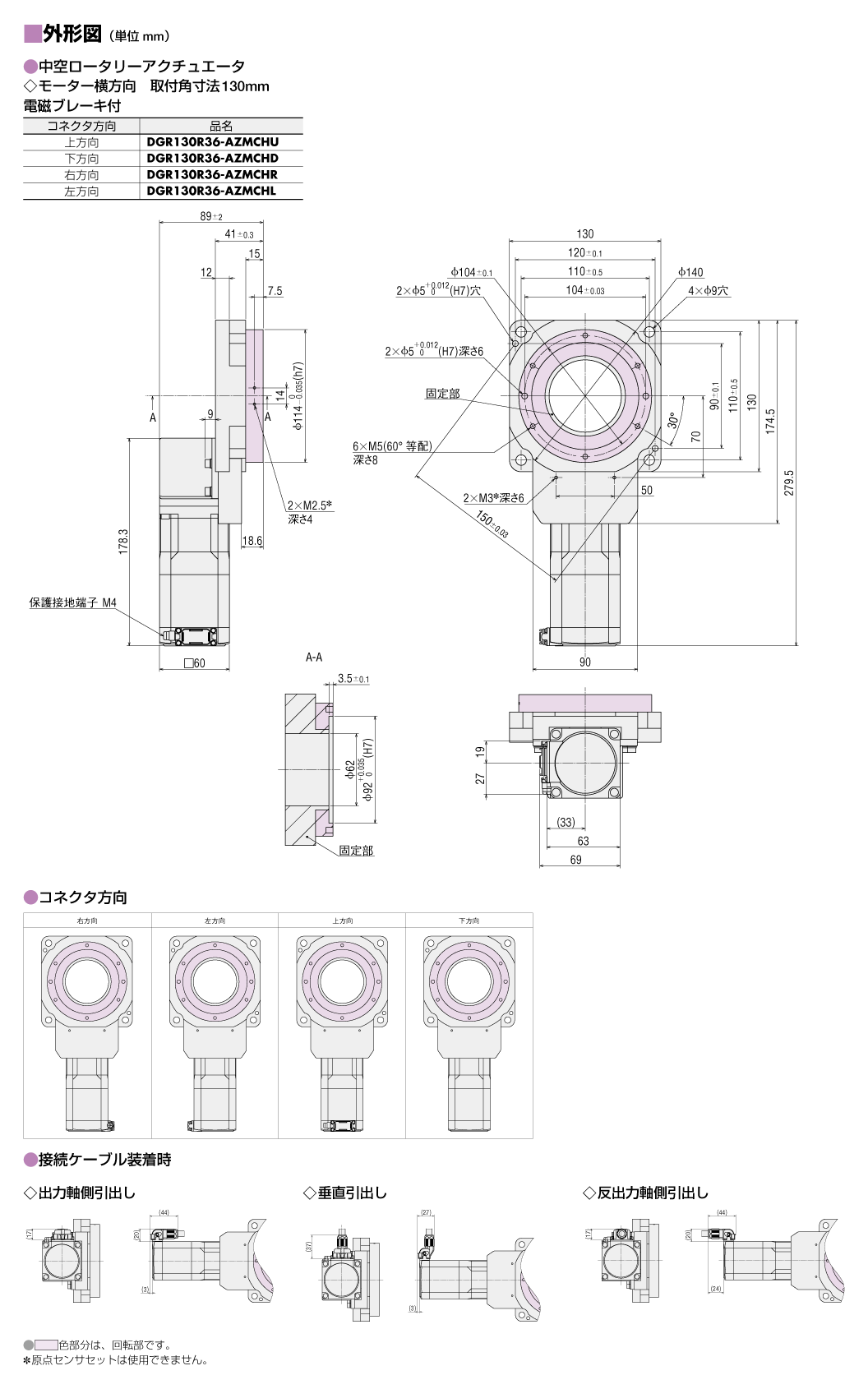

外形図
データダウンロード
その他仕様
アクチュエータ 一般仕様
| 搭載モーター | AZシリーズ | |
|---|---|---|
| 使用環境 (動作時) |
周囲温度 | 0∼+40°C (凍結のないこと)∗ |
| 周囲湿度 | 85%以下 (結露しないこと) | |
| 雰囲気 | 腐食性ガス・塵埃のないこと。水·油などが直接かからないこと。 | |
| 非通電状態での多回転検出範囲 (モーター出力軸) | ±900回転 (1800回転) | |
- ∗
- 当社測定条件による
電磁ブレーキ部仕様
| 取付角寸法 | ||||
|---|---|---|---|---|
| 85 mm | 130 mm | 200 mm∗1 | ||
| 型式 | 無励磁作動型 | |||
| 電源電圧 | DC24 V ±5%∗2 | |||
| 電源電流 | A | 0.08 | 0.25 | 0.25 |
| 時間定格 | 連続 | |||
- ∗1
- AC電源入力のみ
- ∗2
- ケーブルタイプの電磁ブレーキ付アクチュエータは、接続ケーブルを使用して20m延長した場合、DC24 V ±4%の仕様になります。
回転方向
出力テーブル側から見た場合の回転方向を表します。
イラストはモーター縦方向のものです。回転方向はモーター横方向も同様です。
