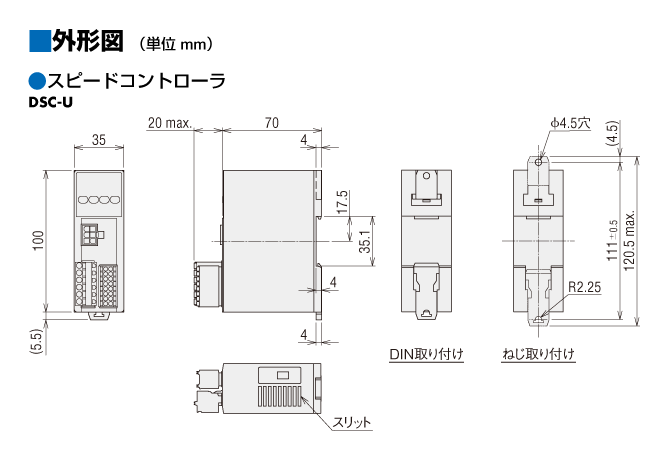

外形図
データダウンロード
その他仕様
共通仕様
| 項目 | 仕様 | |
|---|---|---|
| 回転速度設定方法 |
次のいずれかの方法で設定します。
|
|
| 加速時間・減速時間 設定範囲 |
0.0～15.0 秒 モーターの加速時間、減速時間は負荷条件により異なります。 |
|
| 機能 | モニタモード | 回転速度、運転データNo.、アラームコード、ワーニングコード、I/O モニタ |
| データモード | 回転速度、加速時間、減速時間、初期化 | |
| パラメータモード | 減速比、増速比、下1桁目表示固定、初期時運転禁止アラーム、外部速度指令入力、外部速度指令電圧選択、外部速度指令オフセット、速度上下限、入力機能選択、出力機能選択、モーターロック検出時間、モーター回転方向、初期化 | |
| テストモード | JOG運転 | |
| その他 | データ編集のロック | |
| 制御電源 | DC24 V±10% 0.15 A 以上 | |
| 入力信号 | フォトカプラ入力 入力抵抗4.7 kΩ IN0～IN5 入力（6 点）へ任意に信号割付可能 ［ ］：初期設定 ［FWD］、［REV］、［M0］、［M1］、［ALARM-RESET］、［FREE］、EXT-ERROR シンク入力／ソース入力…選択スイッチにより切り替え可能：出荷時設定シンク入力 |
|
| 出力信号 | フォトカプラ・オープンコレクタ出力 外部電源：DC4.5～30 V 40 mA 以下 OUT0、OUT1出力（2 点）へ任意に信号割付可能 ［ ］：初期設定 ［SPEED-OUT］、［ALARM-OUT］、TH-OUT、WNG シンク出力／ソース出力…外部配線にて対応 |
|
| 保護機能 | 次の保護機能が動作したときにモーターが自然停止し、アラーム出力をOFF にします。 同時にアラームコードが操作パネルに表示され、ALARM LED が点灯します。 アラームの種類：モーター過熱、モーターロック、過速度、EEPROM異常、初期時運転禁止、外部停止 |
|
| 最大延長距離 | モーター・コントローラ間 10 m | |
一般仕様
| 項目 | モーター部 | スピードコントローラ部 | |
|---|---|---|---|
| 絶縁抵抗 | 常温常湿において連続運転後、 コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。 |
常温常湿において連続運転後、 主回路端子と制御回路端子間、主回路端子とケース間、 主回路端子とFG間をDC500 Vメガーで測定した値が100MΩ以上あります。 |
|
| 絶縁耐圧 | 常温常湿において連続運転後、 コイルとケース間に50 Hzまたは60 Hz、 AC1.5 kVを1分間印加しても異常を認めません。 |
常温常湿において連続運転後、 主回路端子と制御回路端子間、 主回路端子とケース間に50 Hzまたは60 Hz、AC1.9 kV、 主回路端子とFG間に50 Hzまたは60 Hz、AC1.5 kVを1分間印加しても異常を認めません。 |
|
| 温度上昇 | ギヤヘッドまたはそれと同等の放熱板※1をモーターに装着し、常温常湿において無負荷連続運転後、 抵抗法にて巻線温度上昇を測定した値が80 ℃以下です。 |
- | |
| 過熱保護装置 | 6Wタイプはインピーダンスプロテクト その他のモーターはサーマルプロテクタ内蔵（自動復帰）開放：130±5 ℃、復帰：85±20 ℃ |
- | |
| 使用環境 | 周囲温度 | 単相100 V、単相200 V：−10～+50 ℃（凍結のないこと） 単相110/115 V、単相220/230 V：−10～+40 ℃（凍結のないこと） ギヤヘッド減速比2と3の場合、下限温度は0 ℃です。 直交軸ハイポイドギヤ：0～+40 ℃（凍結のないこと） |
0～+50 ℃（凍結のないこと） |
| 周囲湿度 | 85 %以下（結露のないこと） | ||
| 標高 | 海抜1000 m以下 | ||
| 雰囲気 | 腐食性ガス、塵埃のないこと。水、油がかからないこと。放射性物質、磁場、真空などの特殊環境での使用は不可。 | ||
| 振動 | 連続的な振動や過度の衝撃が加わらないこと JIS C 60068-2-6 正弦波振動試験方法に準拠 周波数範囲：10～55 Hz、片振幅：0.15 mm 掃引方向：3方向（X、Y、Z） 掃引回数：20回 |
||
| 保存環境※2 | 周囲温度 | -25 ℃～+70 ℃（凍結のないこと） 直交軸ハイポイドギヤ：-10～+60 ℃（凍結のないこと） |
-25 ℃～+70 ℃（凍結のないこと） |
| 周囲湿度 | 85 %以下（結露のないこと） | ||
| 標高 | 海抜3000 m以下 直交軸ハイポイドギヤ：海抜1000 m以下 |
||
| 雰囲気 | 腐食性ガス、塵埃のないこと。水、油がかからないこと。放射性物質、磁場、真空などの特殊環境での使用は不可。 | ||
| 耐熱クラス | 130(B) | - | |
| 保護等級 | IP20 | IP20 | |
- ※1
- 放熱板のサイズ（材質：アルミニウム）
| モーター 出力 | サイズ（mm） | 厚さ（mm） |
|---|---|---|
| 6 W | 115×115 | 5 |
| 15 W | 125×125 | |
| 25 W | 135×135 | |
| 40 W | 165×165 | |
| 60 W | 200×200 | |
| 90 W | 200×200 |
- ※2
- 保存環境は、輸送中を含めた短期間の値です。
ご注意
- モーターとスピードコントローラを接続した状態では、絶縁抵抗測定、耐圧試験をおこなわないでください。
