電動シリンダ EACシリーズ

EACM4RE20AZMC

アクチュエータ

接続ケーブル（アクチュエータ～回路）

製品種別	品名	定価（WEBショップ価格）	出荷日
アクチュエータ	EACM4RE20AZMC	67,400円（57,290円）	10日（数量：1～5）

• 本製品はアクチュエータ単体品です。駆動には以下製品との組み合わせが必要となります。
• ドライバ: ［ドライバ紹介］から目的に合ったドライバをお選びください。
• 接続ケーブル: モーターから出ているモーターケーブルおよび電磁ブレーキケーブルは、ドライバに直接接続できません。ドライバに接続する場合は、接続ケーブルをお使いください。
• 出荷日は、15時までにご注文された場合です。詳細はこちら

付属品

アクチュエータ: なし

仕様

特性

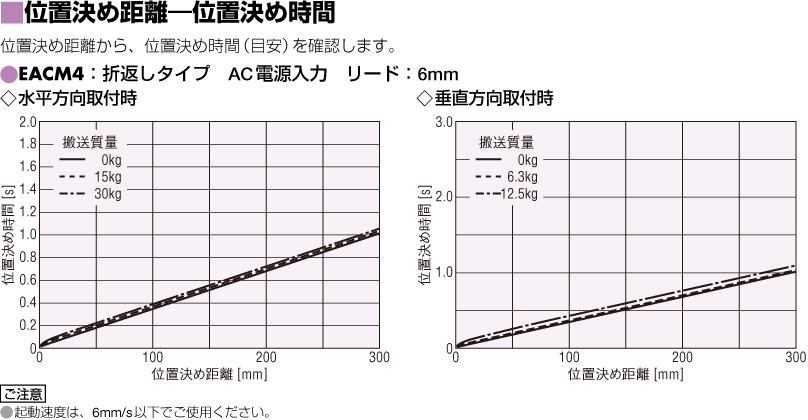

位置決め距離-位置決め時間

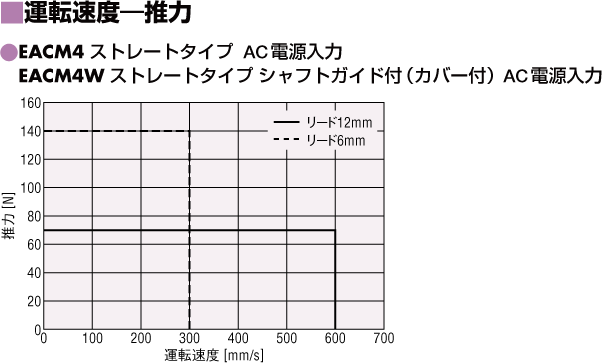

運転速度-推力

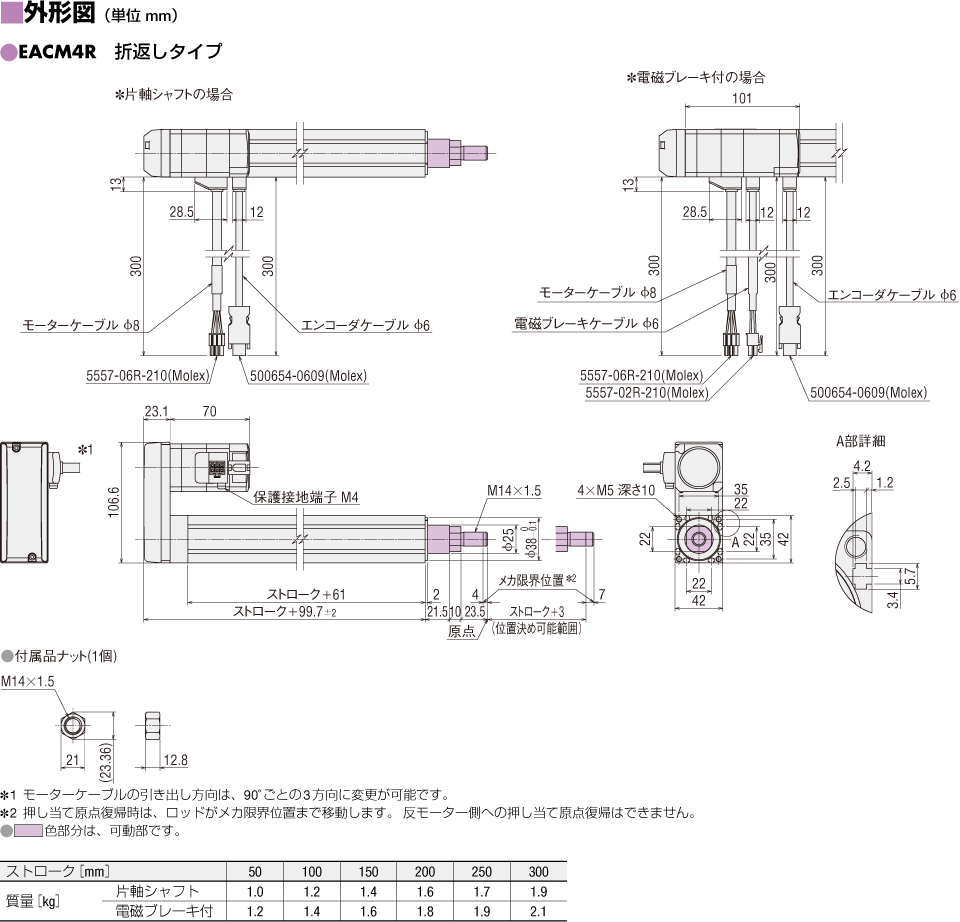

外形図

アクチュエータ

接続ケーブルセット (選択時)

可動接続ケーブルセット (選択時)

データダウンロード

その他仕様

モーター部一般仕様

項目		AC電源入力	DC電源入力
耐熱クラス		130（B）［UL/CSAは105（A）で認証されています。］
絶縁抵抗		以下の通りに DC500Vメガーにて測定した値が100MΩ以上あります。ケース ― モーター巻線間ケース ― 電磁ブレーキ巻線間^※1
絶縁耐圧		以下の通りに1分間印加しても異常を認めません。 EASM4、EACM4、EASM6、EACM6 ケース ― モーター巻線間 AC1.5kV, 50Hzまたは60Hz ケース ― 電磁ブレーキ巻線間^※1 AC1.5kV, 50Hzまたは60Hz	以下の通りに1分間印加しても異常を認めません。 EASM2、EACM2 ケース ― モーター巻線間 AC0.5kV, 50Hzまたは60Hz EASM4、EACM4、EASM6、EACM6 ケース ― モーター巻線間 AC1.0kV, 50Hzまたは60Hz ケース ― 電磁ブレーキ巻線間^※1 AC1.0kV, 50Hzまたは60Hz
使用環境（動作時）	周囲温度	0～+40℃（凍結のないこと）^※3
	周囲湿度	85%以下（結露のないこと）
	雰囲気	腐食性ガス・塵埃のないこと。水・油などが直接かからないこと。
保護等級^※2		EASM2、EACM2：IP40（取付面とコネクタ部を除く） EASM4、EACM4、EASM6、EACM6： IP66（（取付面とコネクタ部を除く）
非通電状態での多回転検出範囲		EASM2、EACM2：±450回転（900回転） EASM4、EACM4、EASM6、EACM6：±900回転（1800回転）

※1: 電磁ブレーキ付のみ
※2: モーター部のみ。電動スライダ、電動シリンダの保護等級はIP00です。
※3: 当社測定条件による。

ご注意

絶縁抵抗測定、絶縁耐圧試験を行うときは、モーターとドライバを切り離してください。
また、モーターのABZOセンサ部は、これらの試験を行わないでください。

電磁ブレーキ部仕様

品名	EACM4	EACM6
型式	無励磁作動型
電源電圧	DC24V±5%^※
電源電流 [A]	0.08	0.25
時間定格	連続

※ 電磁ブレーキ付は、ケーブルを使用して20m延長した場合、DC24V±4%の仕様になります。

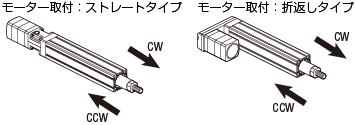

移動方向

出荷時、ロッドの移動方向は次のように設定されています。

規格

法令・規格資料

対応している法令・規格の資料は製品詳細ページの「データダウンロード」タブからダウンロードしていただけます。
（ダウンロード可能なファイルの種類は製品によって異なります。）

各国の法令・規格の解説はこちらからご確認ください。

当社製品のシリーズごとの法令・規格対応状況はこちらからご確認ください。

有害物質

RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。

当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。

ドライバ紹介

以下のドライバからお選びいただけます。ドライバの特徴と種類の詳細はこちら

ドライバタイプ	特徴	品名

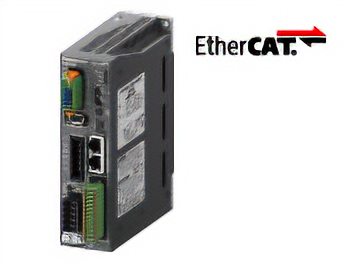

EtherCAT対応	特徴	ネットワーク上からの直接制御が可能です。上位制御機器とEtherCAT対応ドライバをEtherCAT通信ケーブル1本で接続するため、省配線を実現します。 EtherCAT通信で動かしたい省配線にしたい	品名	単相100-120V AZD-AED 定価 62,700円単相/三相200-240V AZD-CED 定価 62,700円
ドライバタイプ	EtherNet/IP^TM対応	特徴	ネットワーク上からの直接制御が可能です。上位制御機器とEtherNet/IP対応ドライバをEtherNet/IP通信ケーブル1本で接続するため、省配線を実現します。 EtherNet/IP通信で動かしたい省配線にしたい	品名	単相100-120V AZD-AEP 定価 62,700円単相/三相200-240V AZD-CEP 定価 62,700円

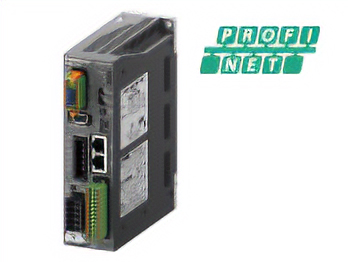

ドライバタイプ	PROFINET対応	特徴	ネットワーク上からの直接制御が可能です。上位制御機器とPROFINET対応ドライバをPROFINET通信ケーブル1本で接続するため、省配線を実現します。 PROFINET通信で動かしたい省配線にしたい	品名	単相100-120V AZD-APN 定価 62,700円単相/三相200-240V AZD-CPN 定価 62,700円
ドライバタイプ	MECHATROLINK-Ⅲ対応	特徴	ネットワーク上からの直接制御が可能です。上位制御機器とMECHATROLINK-Ⅲ対応ドライバをMECHATROLINK-Ⅲ通信ケーブル1本で接続するため、省配線を実現します。 MECHATROLINK通信で動かしたい省配線にしたい	品名	単相100-120V AZD-AM3 定価 62,700円単相/三相200-240V AZD-CM3 定価 62,700円
ドライバタイプ	SSCNETⅢ/H対応	特徴	ネットワーク上からの直接制御が可能です。上位制御機器とSSCNETⅢ/H対応ドライバをSSCNETⅢ/H通信ケーブル1本で接続するため、省配線を実現します。 SSCNETⅢ/H通信で動かしたい省配線にしたい	品名	単相100-120V AZD-AS3 定価 62,700円単相/三相200-240V AZD-CS3 定価 62,700円

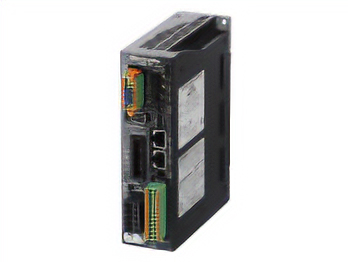

ドライバタイプ	位置決め機能内蔵タイプ	特徴	運転データをドライバに設定し、上位から運転データの選択、実行をするタイプです。上位との接続、制御はI/O、Modbus（RTU）、RS-485通信、FAネットワークいずれかでおこなえます。ネットワークコンバータ（別売）を使用することにより、 CC-Link通信、MECHATROLINK通信、EtherCAT通信で制御できます。 FAネットワークで動かしたい RS-485通信で動かしたい上位システムやタッチパネルでモーター情報を取得したい	品名	単相100-120V AZD-AD 定価 57,200円単相/三相200-240V AZD-CD 定価 57,200円
ドライバタイプ	RS-485通信付きパルス列入力タイプ	特徴	ドライバに対してパルスを入力することで運転を実行するタイプです。お客様がご用意する位置決めユニット（パルス発振器）からモーターを制御します。 RS-485通信を使用することで、モーターのステータス情報（位置、速度、トルク、アラーム、温度など）をモニタできます。パルス入力で動かしたい RS-485通信でモーター情報を取得したい	品名	単相100-120V AZD-AX 定価 57,200円単相/三相200-240V AZD-CX 定価 57,200円
ドライバタイプ	パルス列入力タイプ	特徴	ドライバに対してパルスを入力することで運転を実行するタイプです。お客様がご用意する位置決めユニット（パルス発振器）からモーターを制御します。サポートソフト MEXE02を使用することで、モーターのステータス情報（位置、速度、トルク、アラーム、温度など）をモニタできます。パルス入力で動かしたいサポートソフト MEXE02でモーター情報を取得したい	品名	単相100-120V AZD-A 定価 51,700円単相/三相200-240V AZD-C 定価 51,700円
