仕様

特性

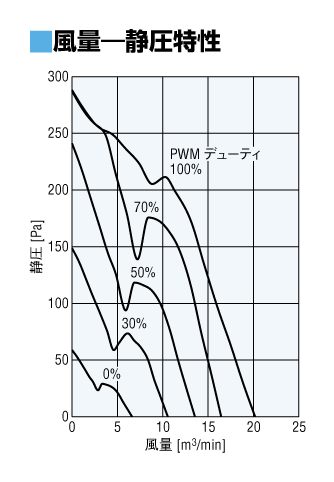

風量-静圧特性

風量-静圧特性

外形図

外形図 (本体)

外形図 (本体)

取付穴参考寸法図

取付穴参考寸法図

データダウンロード

その他仕様

一般仕様

項目		仕様
絶縁抵抗		常温常湿において連続運転後、リード線とケース間をDC500Vメガーで測定した値が100MΩ以上あります。
絶縁耐圧		常温常湿において連続運転後、電源リード線とケース間に50 Hz、1.8 kVを1分間印加しても異常を認めません。 常温常湿において連続運転後、電源リード線とアラームリード線間、または電源リード線とPWMリード線間に50 Hz、3.0 kVを1分間印加しても異常を認めません。
温度上昇		常温常湿において最大風量時、連続運転後、温度が一定となったとき、温度計法で外被測定した値が30°C以下です。
耐熱クラス		EN規格: 120（E）
使用環境∗1	周囲温度	スタンダードスピードタイプ: -20∼+60°C (凍結·結露しないこと) ハイスピードタイプ、可変速タイプ: -20∼+55°C (凍結·結露しないこと)
	周囲湿度	85%以下 (凍結·結露しないこと)
保存環境∗2	周囲温度	-20∼+70°C (凍結·結露しないこと)
	周囲湿度	85%以下 (凍結·結露しないこと)
色		フレーム: ミスティグレーメタリック 羽根: 黒
保護等級		IP00

∗1 冷凍室のような-10°C以下に温度調節された環境では使用できません。
∗2 保存環境は、輸送中を含めた短期間の値です。

規格

法令・規格資料

対応している法令・規格の資料は製品詳細ページの「データダウンロード」タブからダウンロードしていただけます。
（ダウンロード可能なファイルの種類は製品によって異なります。）

各国の法令・規格の解説はこちらからご確認ください。

当社製品のシリーズごとの法令・規格対応状況はこちらからご確認ください。

有害物質

RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。

当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。

システム構成

関連製品

ファンスピードコントローラ (FSC-24)

製品	特徴
FSC-24	特徴	PWM制御用のパルス信号入力回路を用いなくても、 本体のダイヤルを回すだけで直感的に風量を調整できる、 ファンスピードコントローラです。 外部信号を利用した、2速の速度切替にも対応しています。 ファンモーターをPWM制御して回転速度を設定 風量・アラームを表示 ２速制御可能 並列運転可能 アラーム機能 　• 回転停止 　• 過電圧保護 　• 不足電圧保護 　• 過熱保護
