DCブロワ MBDシリーズ

MBD12-24A

ファン

製品種別	品名	定価（WEBショップ価格）	出荷日
ファン	MBD12-24A	19,800円（16,830円）	10日（数量：1～20）

• 出荷日は、15時までにご注文された場合です。詳細はこちら
• 必要な周辺機器をファンと一緒に梱包したセット品をご用意しています。
(フィンガーガード付: T-MBD12-24A-GA ／フィルター付: T-MBD12-24A-FA)

付属品

ブロワ: なし

仕様

特性

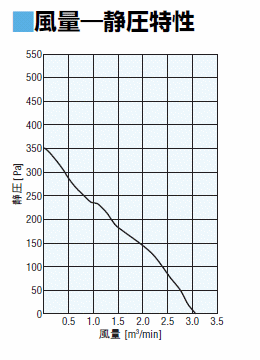

特性図

外形図

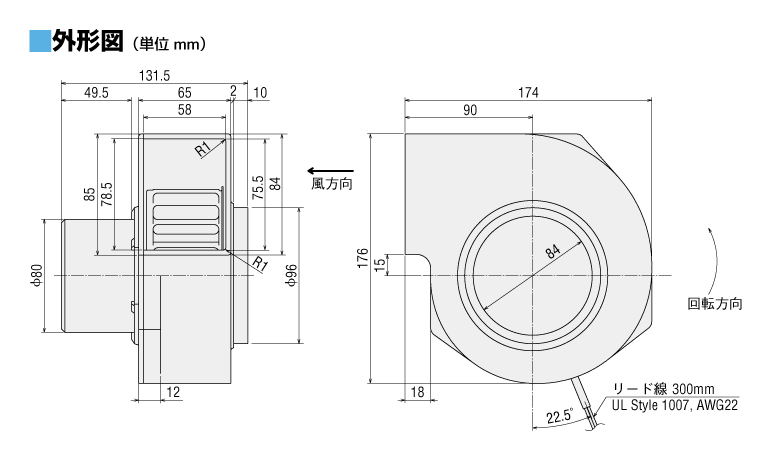

外形図 (本体)

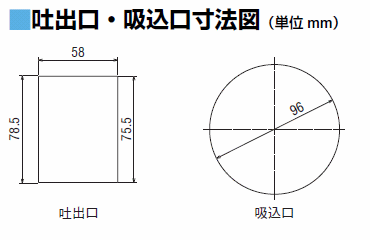

吐出口・吸込口寸法図

データダウンロード

その他仕様

一般仕様

項目	仕様
絶縁抵抗	常温常湿において連続運転後、コイル・ケース間をDC500Vメガーで測定した値が100MΩ以上あります。（MBDシリーズはDC250Vメガー、10MΩ以上。ただし、MBD□-48、48S、MBD□-24A、24SはDC500Vメガー、10MΩ以上）
絶縁耐圧	常温常湿において連続運転後、コイル・ケース間に50Hz、1.5kVを1分間印加しても異常を認めません。（MBDシリーズは50Hz 500V、1分間）
温度上昇	常温常湿において連続運転後、温度が一定となったとき、温度計法でモーターケース部表面を測定した値は以下のとおりです。 MBSシリーズ：60℃以下、MBシリーズ：45℃以下、MBDシリーズ：15℃以下
使用電圧範囲	MBS、MBシリーズ：±10%（各電圧共） MBDシリーズ：定格電圧の±10%
耐熱クラス	MBSシリーズ、MB1665：130（B） MBシリーズ（MB1665を除く）：UL/CSA規格：105（A）、EN規格：120（E） MBDシリーズ：120（E）
過熱保護	サーマルプロテクタ内蔵（自動復帰型） MBSシリーズ、MB1665：開放･･･130±5℃、復帰･･･85±20℃ MB840、MB1040、MB1255：開放･･･120±5℃、復帰･･･76±20℃ インピーダンスプロテクト：MB520、MB630 焼損防止回路内蔵：MBDシリーズ
使用周囲温度	MBSシリーズ、MB520、MB630タイプ、MBDシリーズ：−10～+60℃ MB840、MB1040、MB1255、MB1665タイプ：−10～+50℃ MB10V-B：−10～+40℃
使用周囲湿度	85%以下（非結露）
塗装色	ダークグレー
材質	モーターケース：アルミダイカストケーシング：アルミダイカストランナー：アルミニウム

回転低下アラームの仕様

ファンモーターの回転がある一定の回転速度まで低下するとアラームを出力します。

アラーム仕様

アラーム動作回転速度	MBD8-24A、MBD10-24A、MFD915-24A、MFD915B-24A：1500±400r/min MBD12-24A、MFD930-24A、MFD930B-24A：1300±400r/min

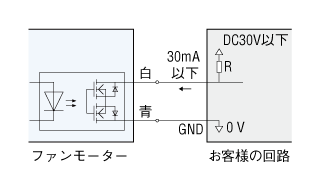

出力形式	フォトMOSリレー出力
出力状態	正常回転時：出力ON アラーム出力時：出力OFF
最大定格	最大印加電圧：DC30V以下最大流入電流：30mA以下
遅延機能	内蔵・起動遅延時間：最大10秒（電源投入後10秒以内にアラーム機能が監視を開始）
