ロボットコントローラ MRC01
MRC01
回路
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| 回路 | MRC01 | 220,000円（187,000円） | 5日（数量：1～5） |
付属品
- 回路: 電源用コネクタ (CN1)、入出力信号用コネクタ (CN4)
仕様
特性

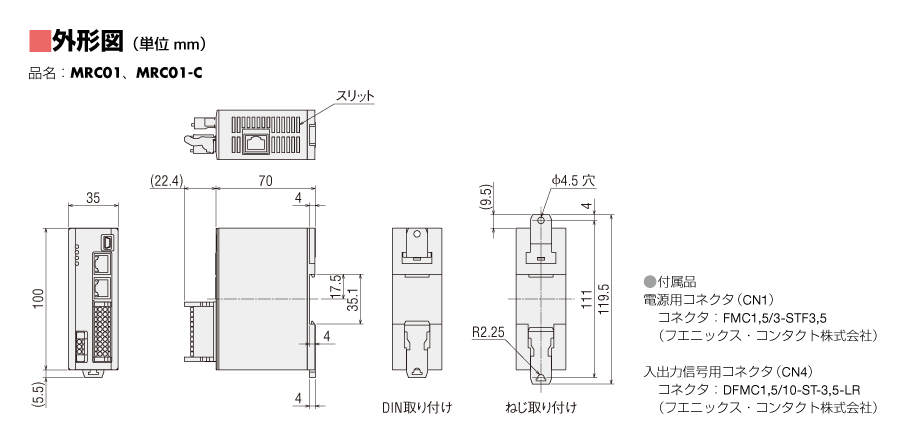

外形図
データダウンロード
その他仕様
EtherNet/IP仕様
| 通信規格 | EtherNet/IP（CT17準拠） | |
|---|---|---|
| ベンダーID | 187：Oriental Motor Company | |
| デバイスタイプ | 43：Generic Device | |
| 伝送速度 | 10/100Mbps（オートネゴシエーション） | |
| 通信方式 | 全二重/半二重（オートネゴシエーション） | |
| ケーブル仕様 | シールド付きツイストペア（STP）ケーブル ストレート/クロス、カテゴリ5e以上を推奨（ケーブル長：50m以下） |
|
| 占有バイト数 | 出力（スキャナ→MRC01） | 2～228バイト |
| 入力（MRC01→スキャナ） | 2～228バイト | |
| Implicit通信 | 対応コネクション数 | 2 |
| コネクションタイプ | Exclusive Owner、Input Only | |
| 通信サイクル | 10～3,200ms | |
| 接続タイプ （スキャナ→MRC01） |
Point−to−Point | |
| 接続タイプ （MRC01→スキャナ） |
Point−to−Point、Multicast | |
| データ反映トリガ | Cyclic | |
| IPアドレス設定方法 | パラメータ、DHCP | |
| 対応トポロジ | スター、リニア、リング（Device Level Ring） | |
一般仕様
| 保護等級 | IP10 |
|---|---|
| 使用環境 | 周囲温度：0～+55℃（凍結しないこと） 湿度：85%以下（結露しないこと） 高度：海抜1000m以下 雰囲気：腐食性ガス、塵埃がないこと。水、油が直接かからないこと。 |
| 保存環境 輸送環境 |
周囲温度：－25～＋70℃（凍結しないこと） 湿度：85%以下（結露しないこと） 高度：海抜3000m以下 雰囲気：腐食性ガス、塵埃がないこと。水、油が直接かからないこと。 |
| 絶縁抵抗 |
次の箇所をDC500Vメガーで測定した値が100MΩ以上あります。
|
ご注意
- 絶縁抵抗測定、絶縁耐圧試験をおこなうときは、コントローラと他の製品を切り離してください。
