仕様

特性

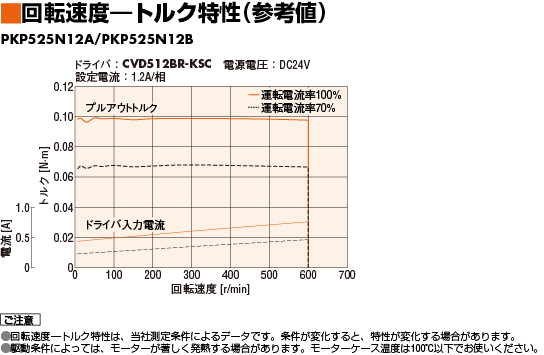

回転速度-トルク特性 (参考値)

回転速度-トルク特性 (参考値)

外形図

モーター

モーター

回路

回路

可動/接続ケーブル (選択時)

可動/接続ケーブル (選択時)

データダウンロード

その他仕様

ドライバ仕様

入力信号	フォトカプラ入力（FWD、RVS） フォトカプラ「ON」：入力電圧 DC3～5.25V、フォトカプラ「OFF」：入力電圧 DC0～1V（端子間電圧） フォトカプラ入力（AWO、M0） フォトカプラ「ON」：入力電圧 DC4.5～5.25V、フォトカプラ「OFF」：入力電圧 DC0～1V（端子間電圧）
出力信号	フォトカプラ･オープンコレクタ出力（ALM、PLS-OUT） 外部使用条件： DC30V以下、10mA以下

一般仕様

		モーター部	ドライバ部
耐熱クラス		130（B）	−
絶縁抵抗		常温常湿において、モーターのコイル・ケース間をDC500Vメガーで測定した値が、100MΩ以上あります。	−
絶縁耐圧		常温常湿において、次の条件で電圧をコイル・ケース間に1分間印加しても、異常を認めません。 PKP52□、PKP54□：AC0.5kV 50/60Hz PKP56□：AC1.0kV 50/60Hz	−
使用環境（動作時）	周囲温度	−10～+50℃（凍結のないこと）	0～+50℃（凍結のないこと）
	周囲湿度	85%以下（結露のないこと）
	雰囲気	腐食性ガス・塵埃のないこと。水、油などが直接かからないこと。
温度上昇		巻線部温度上昇80℃以下（当社測定条件による）	−
シャフト振れ		0.05T.I.R.（mm）※3	−
ラジアルプレイ※1		0.025mm Max.（荷重5N）	−
アキシアルプレイ※2		0.075mm Max.（荷重10N）[PKP52□は荷重2.5N]	−
取付インローのシャフトに対する同心度		0.075T.I.R.（mm）※3	−
取付面のシャフトに対する直角度		0.075T.I.R.（mm）※3	−

※1

ラジアルプレイ： モーターシャフトの先端に垂直方向の荷重5Nをかけたときの、ラジアル方向のシャフト位置の変位量です。

※2

アキシアルプレイ： モーターシャフトに軸方向の荷重10N（PKP52□は2.5N）をかけたときの、軸方向のシャフト位置の変位量です。

※3

T.I.R.（Total Indicator Reading）： 基準軸心を中心にして、測定部を1回転させた場合のダイヤルゲージの読みの全量を表します。

ご注意

• 絶縁抵抗測定、絶縁耐圧試験をおこなうときは、モーターとドライバを切り離してください。

回転方向

出力軸側から見た場合の回転方向を表します。
ドライバのFWD入力がON：CW方向
ドライバのRVS入力がON：CCW方向

許容ラジアル荷重・許容アキシアル荷重

単位 = N

タイプ名	モーター 取付寸法	モーター部 品名	減速比	許容ラジアル荷重					許容 アキシアル 荷重
				シャフト先端からの距離 mm
				0	5	10	15	20
標準タイプ	20mm	PK513	-	12	15	-	-	-	3
	28mm	PKP523、PKP525		25	34	52	-	-	5
	42mm	PKP543、PKP544、PKP545、PKP546		35	44	58	85	-	15
	56.4mm	PKP564、PKP566、PKP568		90	100	130	180	270	30
	60mm	PKP564、PKP566、PKP569		90	100	130	180	270	30
	85mm	PK596、PK599、PK5913		260	290	340	390	480	60
高分解能 タイプ	28mm	PKP523、PKP524、PKP525		25	34	52	-	-	5
	42mm	PKP544、PKP546		20	25	34	52	-	10
	60mm	PKP564、PKP566、PKP569		90	100	130	180	270	20
TSギヤード タイプ	42mm	PKP544	3.6、7.2、10	20	30	40	50	-	15
		PKP543	20、30	40	50	60	70	-
	60mm	PKP566	3.6、7.2、10	120	135	150	165	180	40
		PKP564	20、30	170	185	200	215	230

規格

法令・規格資料

対応している法令・規格の資料は製品詳細ページの「データダウンロード」タブからダウンロードしていただけます。
（ダウンロード可能なファイルの種類は製品によって異なります。）

各国の法令・規格の解説はこちらからご確認ください。

当社製品のシリーズごとの法令・規格対応状況はこちらからご確認ください。

有害物質

RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。

当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。
