ステッピングモーター PKPシリーズ／PKシリーズ（5相）
PKP566FMN24A
モーター
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| モーター | PKP566FMN24A | 7,100円（6,030円） | 5日（数量：1～5） |
• 出荷日は、15時までにご注文された場合です。詳細はこちら
付属品
- モーター: なし
仕様

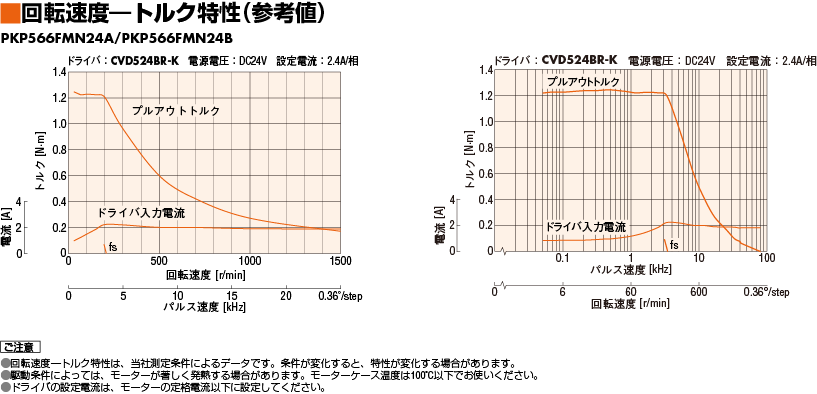

特性

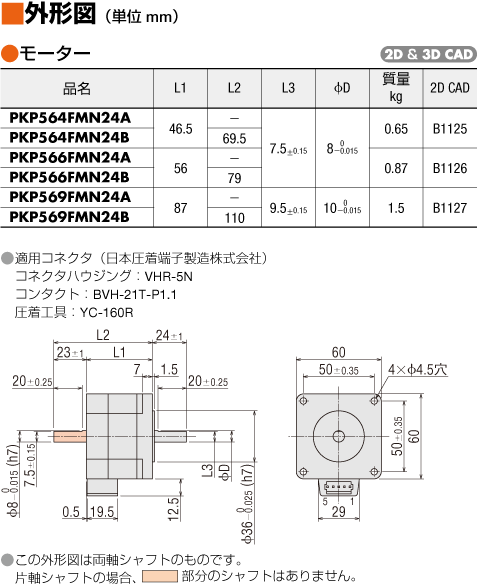

外形図
データダウンロード
その他仕様
一般仕様
| 仕様 | モーター部 | |
|---|---|---|
| 耐熱クラス | 130（B） | |
| 絶縁抵抗 | 常温常湿においてモーターのコイル・ケース間を DC500Vメガーで測定した値が100MΩ以上あります。 |
|
| 絶縁耐圧 |
常温常湿において、次の条件で電圧をコイル・ケース 間に1分間印加しても、異常を認めません。
|
|
| 使用環境（動作時） | 周囲温度 | −10～+50℃（凍結のないこと） |
| 周囲湿度 | 85%以下（結露のないこと） | |
| 雰囲気 | 腐食性ガス・塵埃のないこと。 水、油などが直接かからないこと。 |
|
| 温度上昇 | 巻線部温度上昇80℃以下（当社測定条件による） | |
| 静止角度誤差※1 | 標準タイプ：±3分（±0.05°）[PK513は±10分（±0.17°）] 高分解能タイプ：±2分（±0.034°） |
|
| シャフト振れ | 0.05T.I.R.（mm）※4 | |
| ラジアルプレイ※2 | 0.025mm Max.（荷重5N） | |
| アキシアルプレイ※3 | 0.075mm Max.（荷重10N）[PK513は荷重1N、 PKP52□は荷重2.5N] |
|
| 取付インローのシャフトに対する同心度 | 0.075T.I.R.（mm） ※4 | |
| 取付面のシャフトに対する直角度 | 0.075T.I.R.（mm） ※4 | |
- ※1
- フルステップ、無負荷時の値です。（負荷の大きさにより変化します）
- ※2
- ラジアルプレイ：モーターシャフトの先端に垂直方向の荷重5Nをかけたときの、ラジアル方向のシャフト位置の変位量です。
- ※3
- アキシアルプレイ：モーターシャフトに軸方向の荷重10N（PK513は1N、PKP52□は2.5N）をかけたときの、軸方向のシャフト位置の変位量です。
- ※4
- T.I.R.(Total Indicator Reading)：基準軸心を中心にして、測定部を1回転させた場合のダイヤルゲージの読みの全量を表します。
ご注意
- 絶縁抵抗測定、絶縁耐圧試験をおこなうときは、モーターとドライバを切り離してください。
また、モーターのエンコ―ダ部はこれらの試験をおこなわないでください。
回転方向
出力軸側から見た場合の回転方向を表します。
標準タイプのモーター出力軸に対するギヤ出力軸の回転方向は、ギヤの種類や減速比によって異なります。下表でご確認ください。
| タイプ名 | 減速比 | モーター出力軸側 から見た回転方向 |
|---|---|---|
| TSギヤードタイプ | 3.6、7.2、10 | 同方向 |
| 20、30 | 逆方向 | |
| THギヤードタイプ 取付角寸法28mm |
7.2、10 | 逆方向 |
| 20、30 | 同方向 | |
| THギヤードタイプ 取付角寸法42mm、60mm、90mm |
3.6、7.2、10 | 同方向 |
| 20、30 | 逆方向 | |
| SHギヤードタイプ 取付角寸法28mm |
7.2、36 | 同方向 |
| 9、10、18 | 逆方向 | |
| SHギヤードタイプ 取付角寸法42mm、60mm |
3.6、7.2、9、10 | 同方向 |
| 18、36 | 逆方向 | |
| SHギヤードタイプ 取付角寸法90mm |
3.6、7.2、9、10、18 | 同方向 |
| 36 | 逆方向 | |
| CSギヤードタイプ | 5、10、15、20 | 同方向 |
|
FCギヤードタイプ PSギヤードタイプ PNギヤードタイプ HPGギヤードタイプ |
全減速比 | 同方向 |
| ハーモニックギヤードタイプ | 50、100 | 逆方向 |
許容ラジアル荷重・許容アキシアル荷重
| タイプ名 | モーター 取付寸法 |
モーター部 品名 | 減速比 | 許容ラジアル荷重 | 許容 アキシアル 荷重 |
||||
|---|---|---|---|---|---|---|---|---|---|
| シャフト先端からの距離 mm | |||||||||
| 0 | 5 | 10 | 15 | 20 | |||||
| 標準タイプ | 20mm | PK513 | - | 12 | 15 | - | - | - | 3 |
| 28mm | PKP523、PKP525 | 25 | 34 | 52 | - | - | 5 | ||
| 42mm | PKP543、PKP544、PKP545、PKP546 | 35 | 44 | 58 | 85 | - | 15 | ||
| 56.4mm | PKP564、PKP566、PKP568 | 90 | 100 | 130 | 180 | 270 | 30 | ||
| 60mm | PKP564、PKP566、PKP569 | 90 | 100 | 130 | 180 | 270 | 30 | ||
| 85mm | PK596、PK599、PK5913 | 260 | 290 | 340 | 390 | 480 | 60 | ||
| 高分解能 タイプ |
28mm | PKP523、PKP524、PKP525 | 25 | 34 | 52 | - | - | 5 | |
| 42mm | PKP544、PKP546 | 20 | 25 | 34 | 52 | - | 10 | ||
| 60mm | PKP564、PKP566、PKP569 | 90 | 100 | 130 | 180 | 270 | 20 | ||
| TSギヤード タイプ |
42mm | PKP544 | 3.6、7.2、10 | 20 | 30 | 40 | 50 | - | 15 |
| PKP543 | 20、30 | 40 | 50 | 60 | 70 | - | |||
| 60mm | PKP566 | 3.6、7.2、10 | 120 | 135 | 150 | 165 | 180 | 40 | |
| PKP564 | 20、30 | 170 | 185 | 200 | 215 | 230 | |||

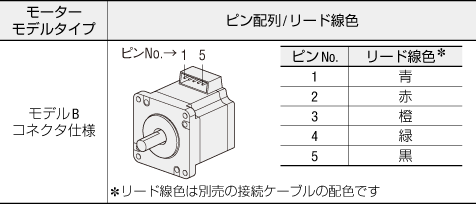

内部結線図
規格
有害物質
RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。
