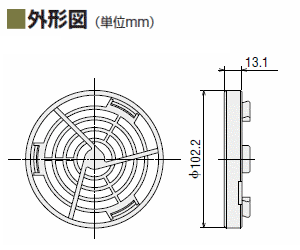

フィンガーガード (付属品)

フィンガーガード (付属品)

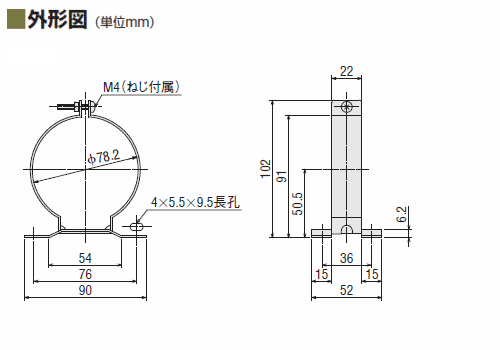

取付金具 (付属品)

取付金具 (付属品)

データダウンロード

その他仕様

一般仕様

項目	仕様
絶縁抵抗	常温常湿において連続運転後、コイル・ケース間をDC500Vメガーで測定した値が100MΩ以上あります。 （MBDシリーズはDC250Vメガー、10MΩ以上。ただし、MBD□-48、48S、MBD□-24A、24SはDC500Vメガー、10MΩ以上）
絶縁耐圧	常温常湿において連続運転後、コイル・ケース間に50Hz、1.5kVを1分間印加しても異常を認めません。 （MBDシリーズは50Hz 500V、1分間）
温度上昇	常温常湿において連続運転後、温度が一定となったとき、温度計法でモーターケース部表面を測定した値は以下のとおりです。 MBSシリーズ：60℃以下、MBシリーズ：45℃以下、MBDシリーズ：15℃以下
使用電圧範囲	MBS、MBシリーズ：±10%（各電圧共） MBDシリーズ：定格電圧の±10%
耐熱クラス	MBSシリーズ、MB1665：130（B） MBシリーズ（MB1665を除く）：UL/CSA規格：105（A）、EN規格：120（E） MBDシリーズ：120（E）
過熱保護	サーマルプロテクタ内蔵（自動復帰型） MBSシリーズ、MB1665：開放 ･･･130±5℃、復帰･･･85±20℃ MB840、MB1040、MB1255：開放 ･･･120±5℃、復帰 ･･･76±20℃ インピーダンスプロテクト：MB520、MB630 焼損防止回路内蔵：MBDシリーズ
使用周囲温度	MBSシリーズ、MB520、MB630タイプ、MBDシリーズ：−10～+60℃ MB840、MB1040、MB1255、MB1665タイプ：−10～+50℃ MB10V-B：−10～+40℃
使用周囲湿度	85%以下（非結露）
塗装色	ダークグレー
材質	モーターケース：アルミダイカスト ケーシング：アルミダイカスト ランナー：アルミニウム

規格

有害物質

RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。

当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。
