ACスピードコントロールモーター US2シリーズ
US2D60-JC
回路
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| 回路 | US2D60-JC | 14,200円（12,070円） | 5日（数量：1～5） |
• 本製品は電源ケーブルを付属していません。電源ケーブルを付属している製品をご用意しています。 (品名: US2D60-JC-CC)
• 出荷日は、15時までにご注文された場合です。詳細はこちら
付属品
- 回路: なし
仕様

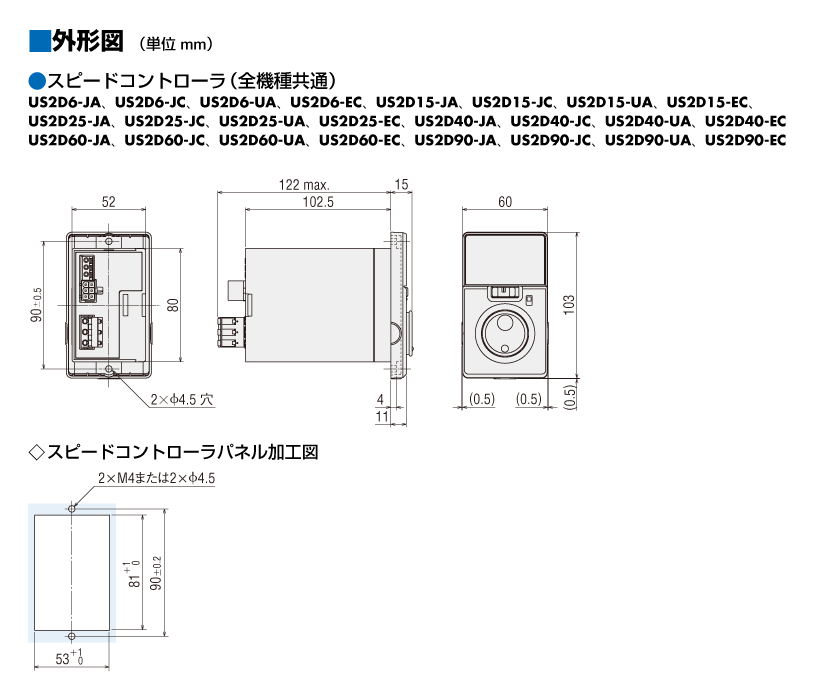

外形図
データダウンロード
その他仕様
共通仕様
| 項目 | 仕様 | |
|---|---|---|
| 回転速度設定方法 |
ダイヤルによるデジタル設定（1 r/min単位での速度設定が可能） |
|
| 可変速度範囲 |
50Hz：90～1400 r/min 60Hz：90～1600 r/min |
|
| 加速時間・減速時間 | 0.1～15.0 秒（初期設定：1.0 秒固定） モーターの加速時間、減速時間は負荷条件により異なります。 |
|
| 機能 | パラメータ | 減速比、増速比、下1桁表示固定、初期時運転禁止アラーム、速度上下限、加減速時間、外部運転信号入力、データの初期化 |
| モニタ | 回転速度、入力信号 | |
| その他 | データ編集のロック | |
| 入力信号 | フォトカプラ入力 入力抵抗 2 kΩ FWD入力、REV入力 2点 |
|
| 保護機能 | 次の保護機能が動作したときにモーターが自然停止し、アラームコードを操作パネルに表示します。 アラームの種類：モーター過熱、モーターロック、モーター接続不良、EEPROM異常、初期時運転禁止 |
|
| 最大延長距離 | モーター・スピードコントローラ間 10 m | |
一般仕様
| 項目 | モーター部 | スピードコントローラ部 | |
|---|---|---|---|
| 絶縁抵抗 | 常温常湿において連続運転後、コイルとケース間をDC500 V メガーで測定した値が100 MΩ以上あります。 |
常温常湿において連続運転後、主回路端子と入力信号端子間、 主回路端子とケース間、主回路端子とFG 間をDC500 V メガーで測定した値が100 MΩ以上あります。 |
|
| 絶縁耐圧 | 常温常湿において連続運転後、 コイルとケース間に50 Hzまたは60 Hz、 AC1.5 kVを1 分間印加しても異常を認めません。 |
常温常湿において連続運転後、主回路端子と入力信号端子間、 主回路端子とケース間に50 Hzまたは60 Hz、AC1.9 kV、 主回路端子とFG間に50 Hzまたは60 Hz、 AC1.5 kVを1分間印加しても異常を認めません。 |
|
| 温度上昇 | ギヤヘッドまたはそれと同等の放熱板※1をモーターに装着し、 常温常湿において無負荷連続運転後、 抵抗法にて巻線温度上昇を測定した値が80 ℃以下です。 |
- | |
| 過熱保護装置 | 6Wタイプはインピーダンスプロテクト その他のモーターはサーマルプロテクタ内蔵（自動復帰型）開放：130±5 ℃、 復帰：85±20 ℃ |
- | |
| 使用環境 | 周囲温度 | 単相100 V、単相200 V：−10～+50 ℃（凍結のないこと） 単相110/115 V、単相220/230 V：−10～+40 ℃（凍結のないこと） ギヤヘッド減速比2と3の場合、下限温度は0 ℃です。 直交軸ハイポイドギヤ：0～+40 ℃（凍結のないこと） |
0～+50 ℃（凍結のないこと） |
| 周囲湿度 | 85 %以下（結露のないこと） | ||
| 標高 | 海抜1000 m以下 | ||
| 雰囲気 | 腐食性ガス、塵埃のないこと。水、油がかからないこと。 放射性物質、磁場、真空などの特殊環境での使用は不可。 |
||
| 振動 | 連続的な振動や過度の衝撃が加わらないこと JIS C 60068-2-6 正弦波振動試験方法に準拠 周波数範囲：10～55 Hz、片振幅：0.15 mm 掃引方向：3方向（X、Y、Z） 掃引回数：20回 |
||
| 保存環境※2 | 周囲温度 | −25～+70 ℃（凍結のないこと） 直交軸ハイポイドギヤ：-10～+60 ℃（凍結のないこと） |
−25～+70 ℃（凍結のないこと） |
| 周囲湿度 | 85 %以下（結露のないこと） | ||
| 標高 | 海抜3000 m以下 直交軸ハイポイドギヤ：海抜1000 m以下 |
||
| 雰囲気 | 腐食性ガス、塵埃のないこと。水、油がかからないこと。 放射性物質、磁場、真空などの特殊環境での使用は不可。 |
||
| 耐熱クラス | 130(B) | - | |
| 保護等級 | IP20 | IP20 | |
- ※1
- 放熱板のサイズ（材質：アルミニウム）は下表の通りです。
- ※2
- 保存環境は、輸送中を含めた短期間の値です。
| モーター 出力 | サイズ（ mm） | 厚さ（ mm） |
|---|---|---|
| 6 W | 115×115 | 5 |
| 15 W | 125×125 | |
| 25 W | 135×135 | |
| 40 W | 165×165 | |
| 60 W | 200×200 | |
| 90 W | 200×200 |
ご注意
- モーターとスピードコントローラを接続した状態では、絶縁抵抗測定、耐圧試験をおこなわないでください。
