ACスピードコントロールモーター USシリーズ
US560-001U2
モーター／回路
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| モーター／回路 | US560-001U2 | 30,800円（27,720円） | 5日（数量：1～5） |
付属品
- スピードコントロールモーターユニット: モーター、回路、コンデンサ、コンデンサキャップ、回路用取付ねじ
仕様

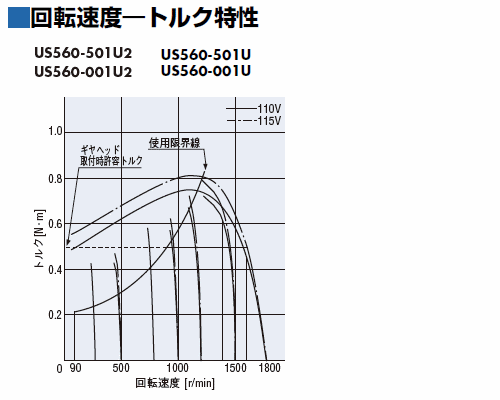

特性
データダウンロード
その他仕様
一般仕様
| 項目 | モーター部 | スピードコントロールユニット部 | |
|---|---|---|---|
| 絶縁抵抗 | 常温常湿において定格運転後、コイルとケース間をDC500 Vメガーで測定した値が 100 MΩ以上あります。 | 常温常湿において定格運転後、全ピンとケース間をDC500 Vメガーで測定した値が 100 MΩ以上あります。 | |
| 絶縁耐圧 | 常温常湿において定格運転後、コイルとケース間に50 Hzまたは 60 Hz、AC1.5 kVを1分間印加しても異常を認めません。 | 常温常湿において定格運転後、全ピンとケース間に60 Hz、AC2.3 kV （単相 220/230 V は AC3.0 kV）を1分間印加しても異常を認めません。 |
|
| 温度上昇 | ギヤヘッドまたはそれと同等の放熱板※をモーターに装着し、常温常湿において無負荷定格運転後、抵抗法にて巻線温度上昇を測定した値が80 ℃以下です。 | − | |
| 過熱保護装置 |
US206 タイプはインピーダンスプロテクト その他のモーターはサーマルプロテクタ内蔵（自動復帰型） 開放：130±5 ℃ 復帰：82±15 ℃ |
− | |
| 使用環境 | 周囲温度 | −10～+40 ℃（凍結のないこと） | 0～+40 ℃（凍結のないこと） |
| 周囲湿度 | 85 %以下（結露のないこと） | ||
| 標高 | 海抜1000 m以下 | ||
| 耐熱クラス | 130(B) | − | |
| 保護等級 |
US206、US315、US425、US540 タイプ：IP20 US560、US590 タイプ：IP40 |
IP10 | |
- ※ 放熱板のサイズ（材質：アルミニウム）
| モーターのタイプ（出力） | サイズ（mm） | 厚さ（mm） |
|---|---|---|
| US206 タイプ（6 W） | 115×115 | 5 |
| US315 タイプ（15 W） | 125×125 | |
| US425 タイプ（25 W） | 135×135 | |
| US540 タイプ（40 W） | 165×165 | |
| US560 タイプ（60 W） | 200×200 | |
| US590 タイプ（90 W） | 200×200 |
丸シャフトタイプの許容ラジアル荷重・許容アキシアル荷重
許容ラジアル荷重
| モーター | 許容ラジアル荷重 N | ||
|---|---|---|---|
| 取付角寸法□（mm） | 出力シャフト径φ（mm） | シャフト先端から 10mm |
シャフト先端から 20mm |
| 42 | 5 | 40 | - |
| 60 | 6 | 50 | 110 |
| 70 | 6 | 40 | 60 |
| 80 | 8 | 90 | 140 |
| 90 | 10 | 140 | 200 |
| 12 | 240 | 270 | |
許容アキシアル荷重
アキシアル荷重はできるだけかけないようにしてください。やむを得ずかける場合でも、モーター質量の半分以下としてください。
