コンパクト電動シリンダ DRシリーズ ラインアップ
コンパクト電動シリンダ、ドライバ、接続ケーブル、それぞれをご購入ください。
コンパクト電動シリンダ
| タイプ | 取付角寸法 | ストローク | ボールねじ | ケーブル 引き出し方向 |
取付 プレート |
|
|---|---|---|---|---|---|---|
| 種類 | リード | |||||
|
20mm | 25mm | 精密・カバーなし / 精密・カバー付 |
1mm | 下/右/左 | なし/ フランジ付/ フート付 |
| 28mm | 30mm | 転造・カバーなし / 転造・カバー付 |
1mm | |||
| 精密・カバーなし / 精密・カバー付 |
1mm / 2.5mm |
|||||
|
20mm | 25mm | 精密・カバーなし / 精密・カバー付 |
1mm | 上/下/ 右/左 |
なし |
| 28mm | 30mm | 転造・カバーなし / 転造・カバー付 |
1mm | なし / フート付 |
||
| 精密・カバーなし / 精密・カバー付 |
1mm / 2.5mm |
|||||
全ドライバタイプにおいて、取付角寸法42mm、60mmのコンパクト電動シリンダもご用意しています。詳細はこちら。
ご注意
ロッドタイプを使用する場合は、心出しとねじの回り止めが必要です。

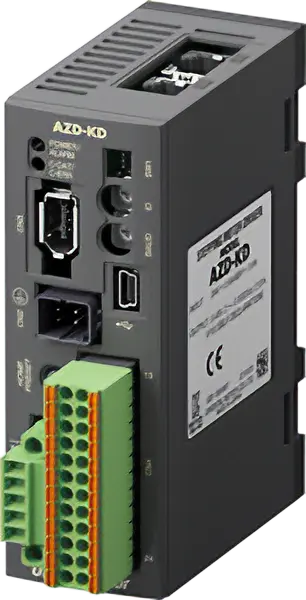

ドライバ
| ドライバタイプ | 電源入力 [V] |
|
|---|---|---|
 |
位置決め機能内蔵 | DC24 |
| RS-485通信付きパルス列入力 | ||
| パルス列入力 | ||
| EtherNet/IP対応 | ||
| EtherCAT対応 | ||
| PROFINET対応 |
接続ケーブル／可動接続ケーブル
- コンパクト電動シリンダから出ているモーターケーブル、エンコーダケーブルおよび電磁ブレーキケーブルは、ドライバに直接接続できません。接続ケーブルを合わせてご検討ください。
- ケーブルが屈曲される場合には、可動接続ケーブルをお使いください。
| シリーズ | 長さ [m] |
|
|---|---|---|
| DRシリーズ |
|
0.5～20 |
