サーボモーター AZXシリーズ品名の見方

モーター

標準タイプ

AZXM 1
6 2
40 3
A 4
C 5

1	モーター種類	AZXM AZXシリーズモーター
2	モーター取付角寸法	6 60mm 9 85mm
3	出力	40 400W 60 600W
4	出力軸形状	A 片軸 M 電磁ブレーキ付
5	モーター仕様	C AC電源入力仕様

GRギヤードタイプ、FRギヤードタイプ、PSギヤードタイプ

AZXM 1
9 2
40 3
A 4
C 5
-
PS 6
10 7

1	モーター種類	AZXM AZXシリーズモーター
2	モーター取付角寸法	9 90mm 10 104mm 11 110mm 12 120mm
3	出力	40 400W 60 600W 75 750W
4	出力軸形状	A 片軸 M 電磁ブレーキ付
5	モーター仕様	C AC電源入力仕様
6	ギヤ種類	GR GRギヤードタイプ FR FRギヤードタイプ PS PSギヤードタイプ
7	減速比

ドライバ

AZXD 1
-
S 2
EP 3

1

ドライバ種類

AZXD: AZXシリーズドライバ

2

電源入力

S: 単相/三相 200-240V

3

種類

ED: EtherCAT対応

EP: EtherNet/IP対応

PN: PROFINET対応

接続ケーブルセット/可動接続ケーブルセット

CC 1
010 2
V 3
X 4
F 5
B 6

1	CC ケーブル
2	長さ	010 1m 020 2m 030 3m 050 5m 070 7m 100 10m 150 15m 200 20m
3	追番
4	適用機種	X AZXシリーズ用
5	ケーブル種類	F 接続ケーブルセット R 可動接続ケーブルセット
6	内容	なし電磁ブレーキなし用 B 電磁ブレーキ付用

接続ケーブル/可動接続ケーブル

CCM 1
010 2
V 3
X 4
F 5
F 6

1	CCM ケーブル
2	長さ	005 0.5m 010 1m 020 2m 030 3m 050 5m 100 10m
3	追番
4	適用機種	X AZXシリーズ用
5	ケーブル引出し方向^※	F 出力軸側 V 垂直 B 反出力軸側
6	ケーブル種類	F 接続ケーブル R 可動接続ケーブル

※ 接続ケーブルは、引き出し方向が異なる3種類のケーブルをご用意しています。
取り付けを考慮して、ケーブルの引き出し方向をお選びください。

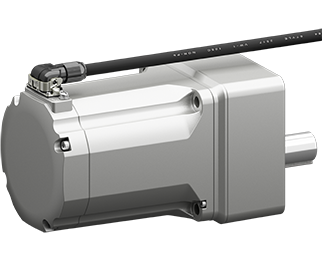

出力軸側

F: 出力軸側

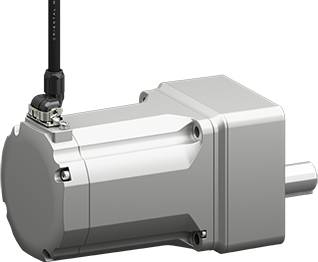

V: 垂直

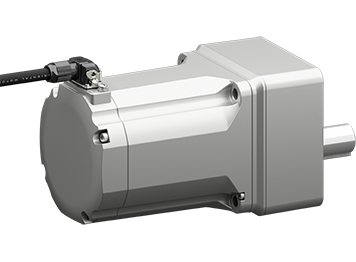

反出力軸側

B: 反出力軸側
