Q.AZシリーズのHOME-END出力は、モーターが原点で停止しているときにONする信号ですか？
HOME-END出力は、「高速原点復帰運転」、「原点復帰運転」、「位置プリセット」の完了後にONする信号です。
位置決め運転などでモーターが原点で停止した場合はONしません。
モーターが原点で停止していることを確認する場合は、AREA出力を使用します。
パラメータが初期設定の場合、AREA出力は、検出位置が原点にあるときONします。この条件は、運転の種類にかかわらず一定のため、原点復帰運転以外の運転をおこなう場合も、モーターが原点で停止しているときに出力をとることができます。

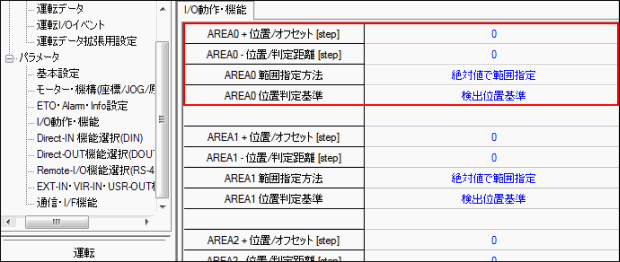

パラメータの「AREA +位置/オフセット」と「AREA -位置/判定距離」の変更で、AREA出力の範囲を原点以外に設定することも可能です。「範囲指定方法」や「判定基準」のパラメータも必要にあわせて変更できます。
パラメータの詳細については、こちらのページをご参照ください。
製品カテゴリ： αSTEP 、電動アクチュエータ
機種・シリーズ： AZシリーズ、電動アクチュエータ AZシリーズ搭載
内容： 使用方法・設定方法 、機能・特性・仕様・外形図
FAQ No.： 328
