Q.AZシリーズ多軸ドライバと株式会社キーエンス製PLCを使用しています。　電磁ブレーキを解除する（FREEをONにする）にはどうしたらよいですか？

A.

品名

オリエンタルモーター株式会社製ドライバ(MECHATROLINK-Ⅲ) ： AZD2A-KM3、AZD2B-KM3、AZD3A-KM3、AZD4A-KM3
株式会社キーエンス製PLC(位置決め・モーションユニット) ： KV-XH04ML、KV-XH16ML

サーボオンにすると自動的に電磁ブレーキは解除されます。
また、電磁ブレーキの解除と、モーターの励磁をOFFにしてシャフトを手で回したい場合は、FREE入力をご使用ください。
FREEの入力方法は次の1～3のいずれかの方法があります。

ダイレクト入力（入力信号コネクタCN9）にFREEを割り当てる

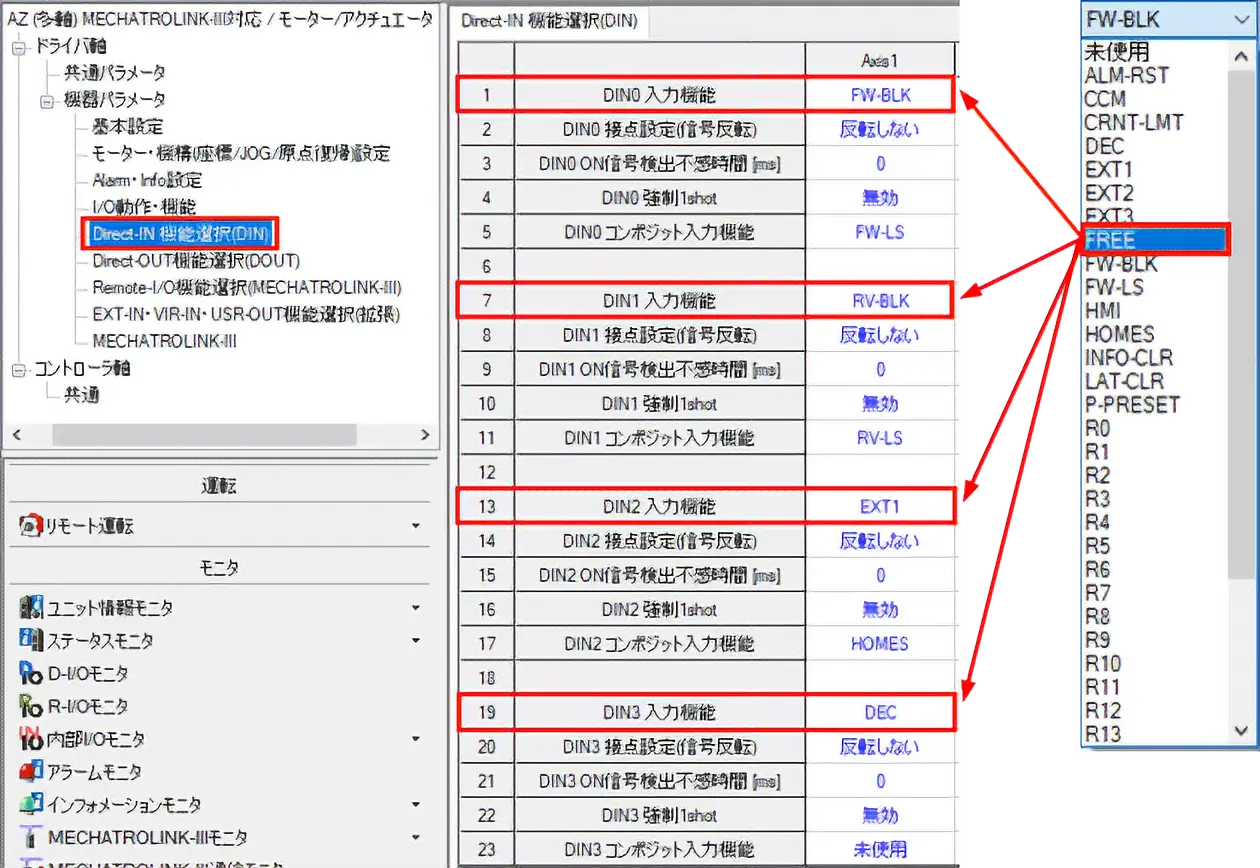

当社サポートソフト MEXE02を使用し、ダイレクト入力（CN9）の4点のいずれかをFREEに割り当て、FREE入力をONにする。

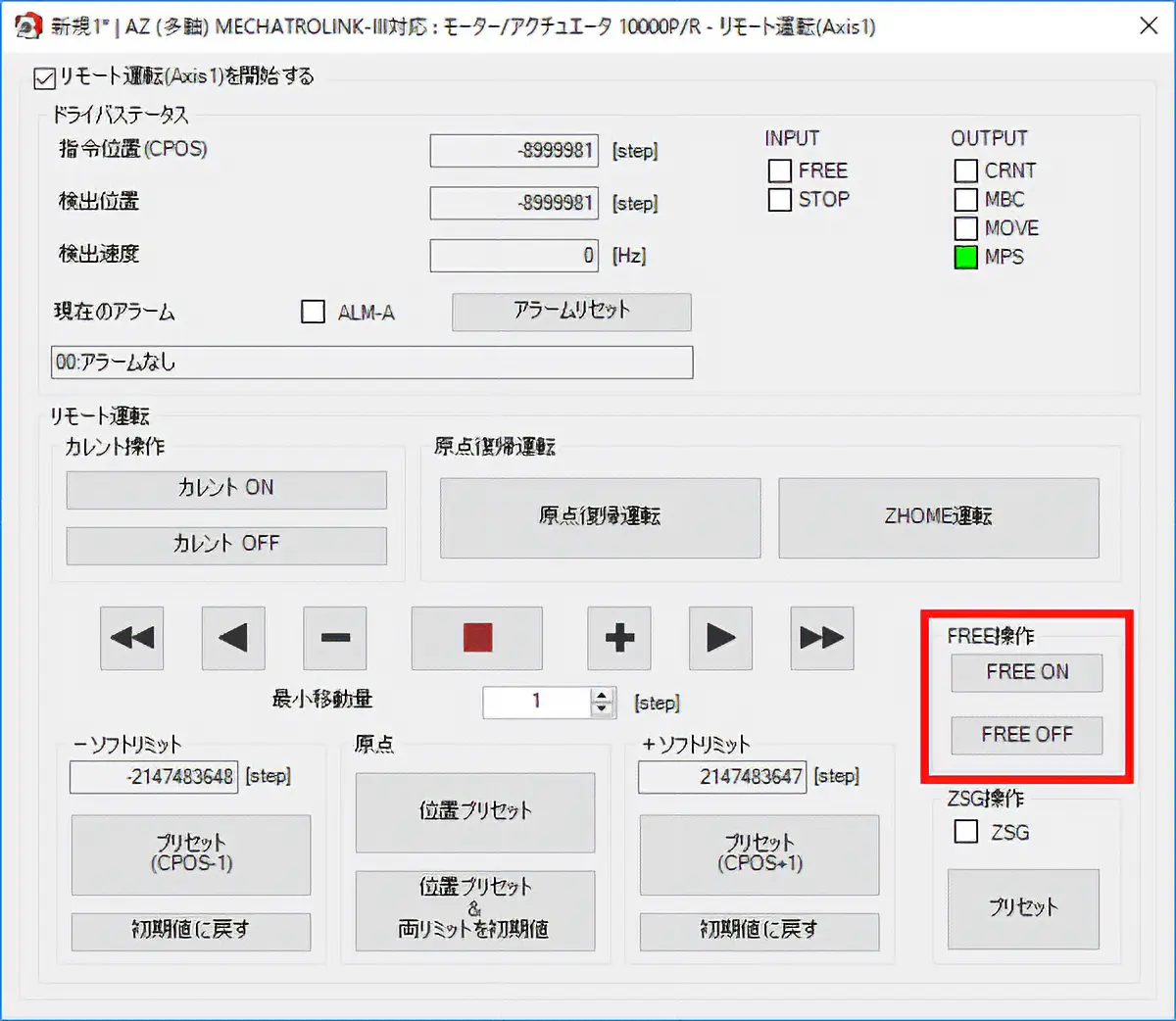

当社サポートソフト MEXE02のリモート運転を使ってFREEを実行
通信経由でFREEを入力（リモートI/OにFREEを割り当てて使用）

以下のFAQをご覧ください。

Q499. リモート入力を使うにはどうしたらよいですか？

製品カテゴリ： αSTEP 、ネットワーク対応製品・コントローラ
機種・シリーズ： AZシリーズ多軸ドライバ、電動アクチュエータ AZシリーズ搭載多軸ドライバ
内容：使用方法・設定方法
FAQ No.： 487
