Q.AZシリーズ多軸ドライバと株式会社キーエンス製PLCを使用しています。　NETC01-M3にAZシリーズ位置決め機能内蔵タイプが5台、AZD2A-KM3を1台使用した時に、軸構成設定はどのようにしたらよいですか？

A.

品名

オリエンタルモーター株式会社製ドライバ(MECHATROLINK-Ⅲ) ： AZD2A-KM3、AZD2B-KM3、AZD3A-KM3、AZD4A-KM3
株式会社キーエンス製PLC(位置決め・モーションユニット) ： KV-XH04ML、KV-XH16ML

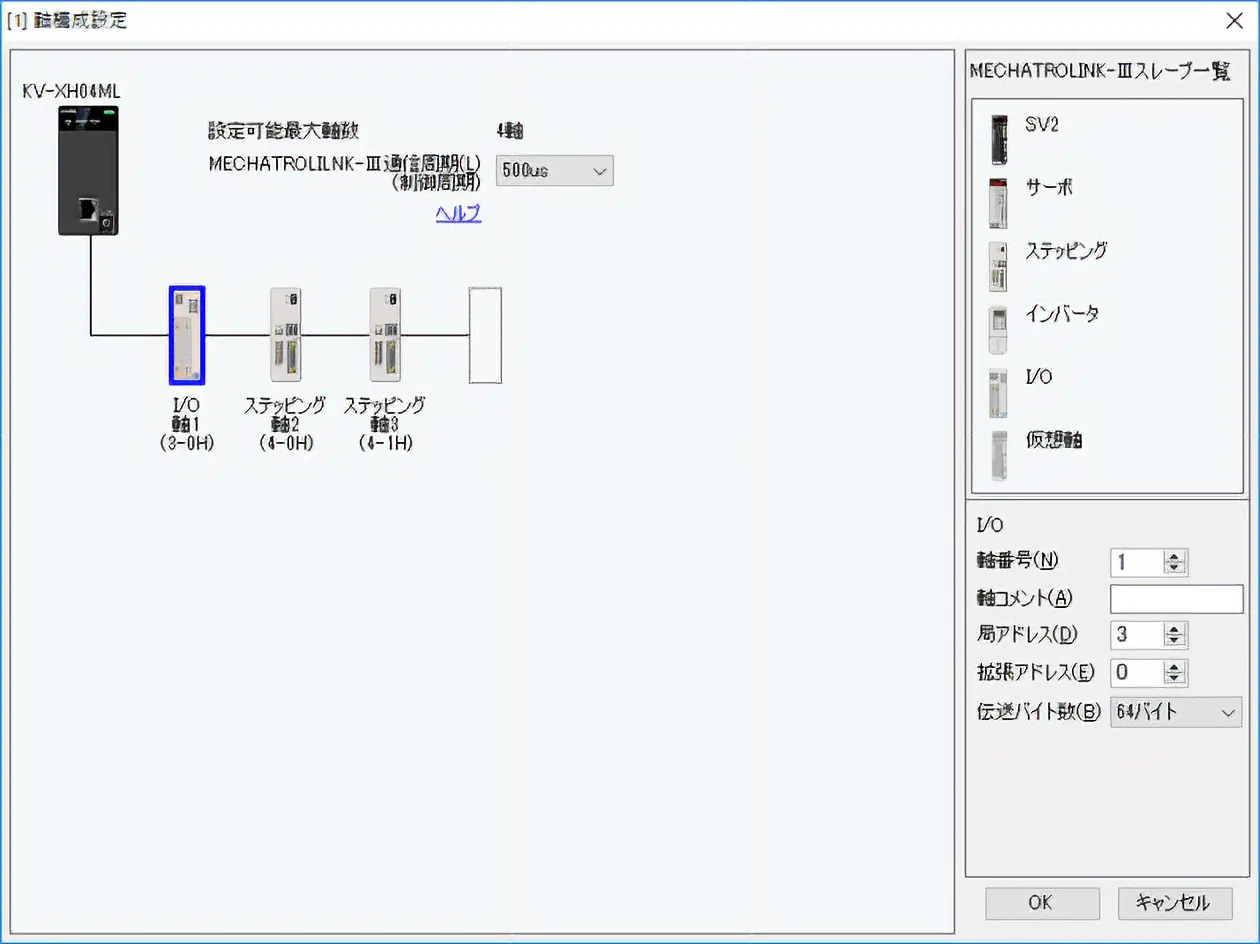

NETC01-M3（64バイトモード）を3局目、AZD2A-KM3を4局目の場合、株式会社キーエンス製 KV-STUDIOの軸構成設定は以下のようになります。

軸1	軸2	軸3
NETC01-M3 局アドレス： 3 拡張アドレス： 0 伝送バイト数： 64バイト	AZD2A-KM3のAxis1 局アドレス： 4 拡張アドレス： 0	AZD2A-KM3のAxis2 局アドレス： 4 拡張アドレス： 1

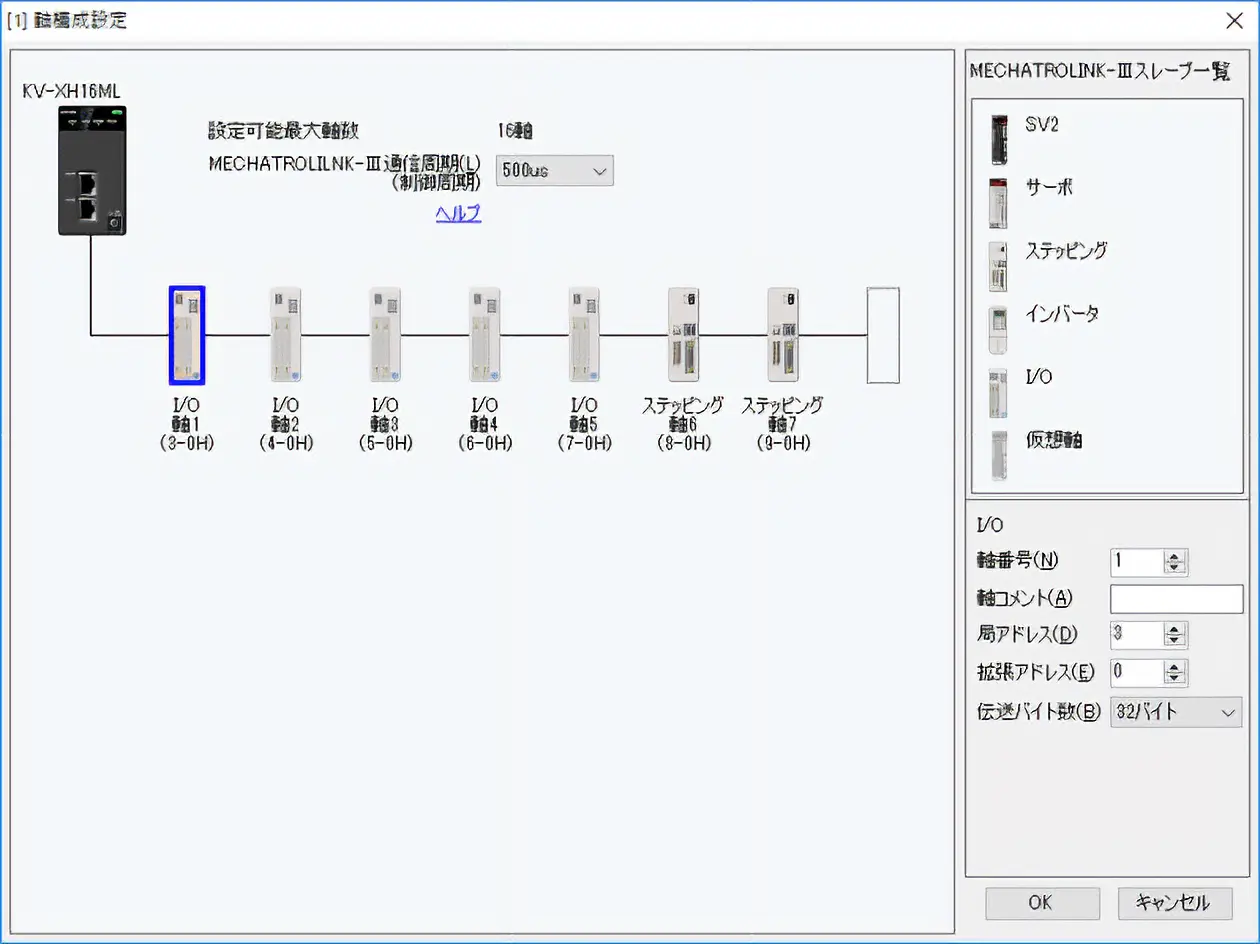

＜間違った例＞

軸1 ～軸5	軸6、軸7
AZシリーズ位置決め機能内蔵タイプを5軸で、I/Oを5軸分設定するのは間違い。あくまでNETC01-M3の使用数を設定すること。	AZD2A-KM3の同じドライバ内のAxis1とAxis2は同じ局番にすること。拡張アドレスにてAxis1は0、Axis2は1で設定すること。
