Q.AZシリーズ 多軸ドライバと三菱電機株式会社製PLCを使用しています。 押し当て原点復帰をするにはどうしたらよいですか?
品名
オリエンタルモーター株式会社製ドライバ(SSCNETIII/H) : AZD2A-KS3、AZD2B-KS3、AZD3A-KS3、AZD4A-KS3
三菱電機株式会社製PLC(Qシリーズ シンプルモーションユニット) : QD77MS2、QD77MS4、QD77MS16
三菱電機株式会社製シンプルモーションユニット設定ツールと当社サポートソフト MEXE02で以下の設定をおこない、原点復帰を実行してください。具体的な手順は以下の通りです。
-
シンプルモーションユニット設定ツールでの変更
「Pr.43:原点復帰方式」で[ドライバ原点復帰式]を選択してください。 -

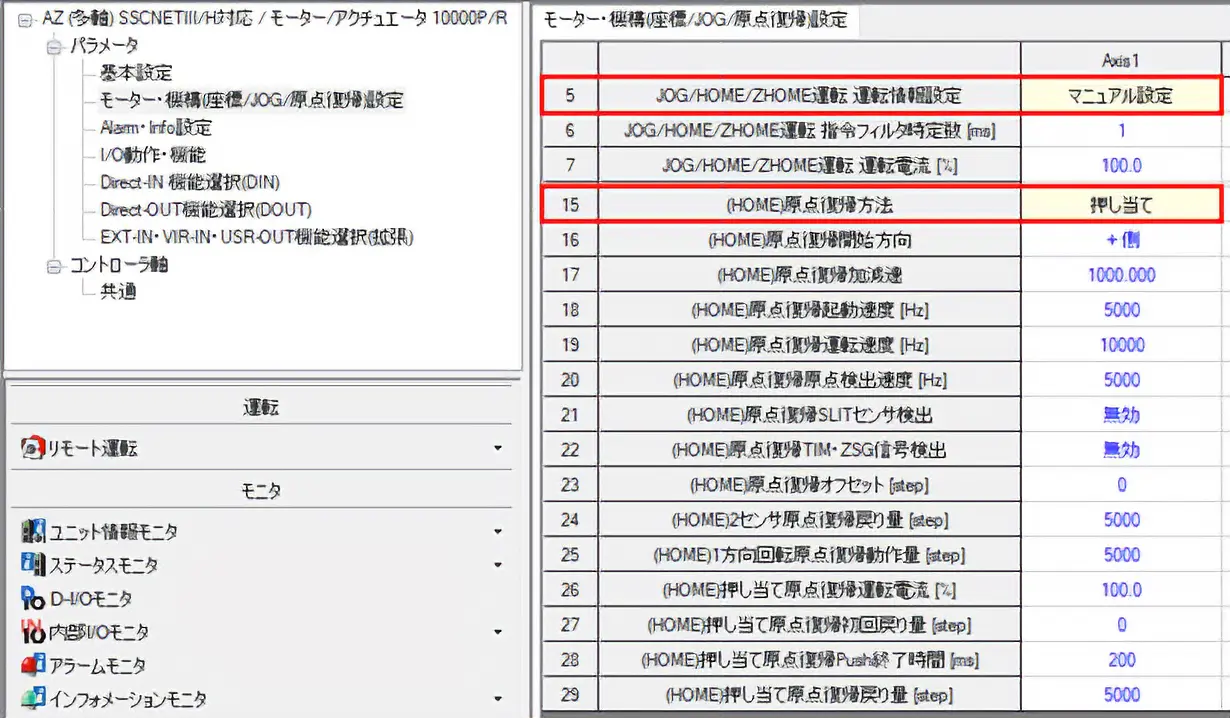

サポートソフト MEXE02での変更
「JOG/HOME/ZHOME運転 運転情報設定」を[マニュアル設定]、「(HOME)原点復帰方法」を[押し当て]に変更してください。
製品カテゴリ: αSTEP 、ネットワーク対応製品・コントローラ
機種・シリーズ: AZシリーズ 多軸ドライバ 、電動アクチュエータ AZシリーズ搭載 多軸ドライバ
内容: 使用方法・設定方法
FAQ No.: 512
