Q.AZシリーズ多軸ドライバと三菱電機株式会社製PLCを使用しています。　サポートソフト MEXE02にてDirect-INの設定はすべて未使用にしていますが、押し当て原点復帰終了時に「±LS同時入力」のアラームとなります。なぜですか？

A.

品名

オリエンタルモーター株式会社製ドライバ(SSCNETIII/H) ： AZD2A-KS3、AZD2B-KS3、AZD3A-KS3、AZD4A-KS3
三菱電機株式会社製PLC(Qシリーズシンプルモーションユニット) ： QD77MS2、QD77MS4、QD77MS16

当社サポートソフト MEXE02と三菱電機株式会社製シンプルモーションユニット設定ツールのセンサの論理があっていない場合にアラームとなります。
リミットセンサを使用しない場合は以下の設定をおこなってください。

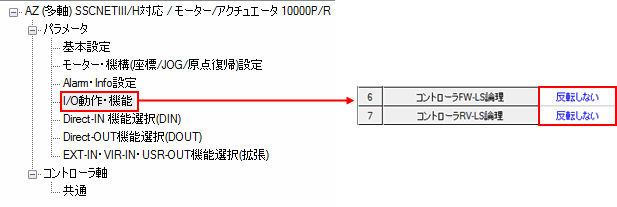

サポートソフト MEXE02の設定

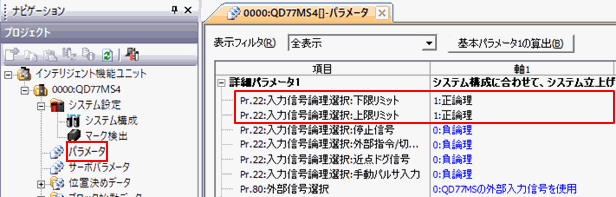

シンプルモーションユニット設定ツールの設定

製品カテゴリ： αSTEP 、ネットワーク対応製品・コントローラ
機種・シリーズ： AZシリーズ多軸ドライバ、電動アクチュエータ AZシリーズ搭載多軸ドライバ
内容：使用方法・設定方法
FAQ No.： 526
