Q.AZシリーズ多軸ドライバと三菱電機株式会社製PLCを使用しています。　原点復帰方式を「ドライバ原点復帰式」で設定します。センサはドライバの入力を使いますが、センサの論理はどのように設定すればよいですか？

A.

品名

オリエンタルモーター株式会社製ドライバ(SSCNETIII/H) ： AZD2A-KS3、AZD2B-KS3、AZD3A-KS3、AZD4A-KS3
三菱電機株式会社製PLC(Qシリーズシンプルモーションユニット) ： QD77MS2、QD77MS4、QD77MS16

当社サポートソフト MEXE02、三菱電機株式会社製シンプルモーションユニット設定ツールで以下の設定をおこなってください。

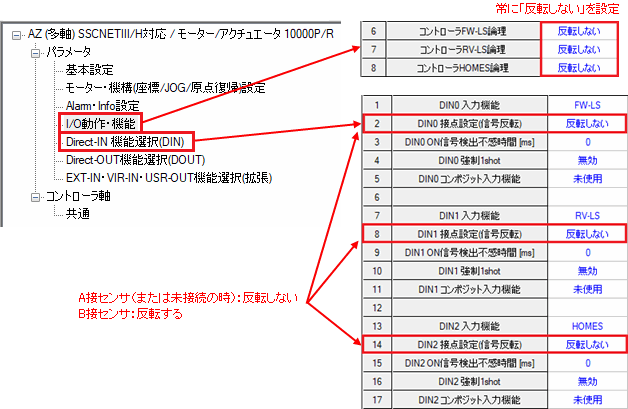

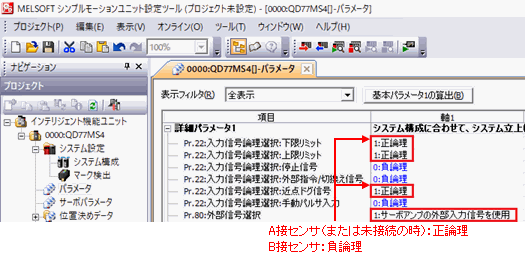

サポートソフト MEXE02での設定

シンプルモーションユニット設定ツールでの設定

＜設定例＞

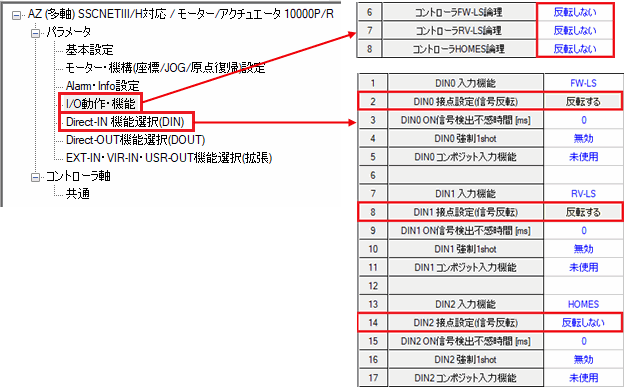

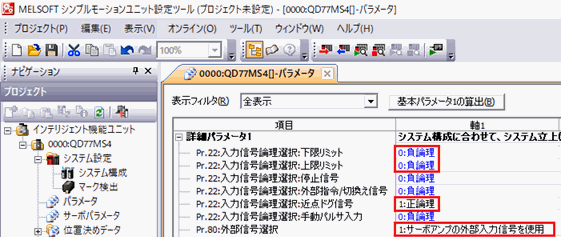

HOMESがA接点、FW-LS、RV-LSがB接点の場合

サポートソフト MEXE02での設定

シンプルモーションユニット設定ツールでの設定

製品カテゴリ： αSTEP 、ネットワーク対応製品・コントローラ
機種・シリーズ： AZシリーズ多軸ドライバ、電動アクチュエータ AZシリーズ搭載多軸ドライバ
内容：使用方法・設定方法
FAQ No.： 513
