Q.AZシリーズ EtherCAT対応ドライバとオムロン株式会社製PLCの組み合わせでMC命令を使って制御します。DGⅡシリーズの軸設定はどのようにしたらいいですか?
対象製品
AZシリーズ EtherCAT対応ドライバ :
AZD-AED、AZD-CED、AZD-KED、AZD2A-KED、AZD2B-KED、AZD3A-KED、AZD4A-KED、AZD-KRED
制御方法 : PLCのモーション制御(MC命令)を使用(オペレーションモードCSP、CSVモード)
ドライバの内部プロファイル(オペレーションモードPP、PV、HMモード)を使用する場合は、こちらのFAQをご確認ください。
DGⅡシリーズの座標管理範囲は減速比によって変わります。
減速比12 : -60,000 ~ +59,999 step
減速比18 : -90,000 ~ +89,999 step
減速比36 : -180,000 ~ +179,999 step
上記内容に合わせてオムロン株式会社製Sysmac Studioの軸設定をおこなう必要があります。
設定をおこなわないと、指令パルス異常のアラームが発生することがあります。
以下の3つのパターンを例に設定方法を説明します。

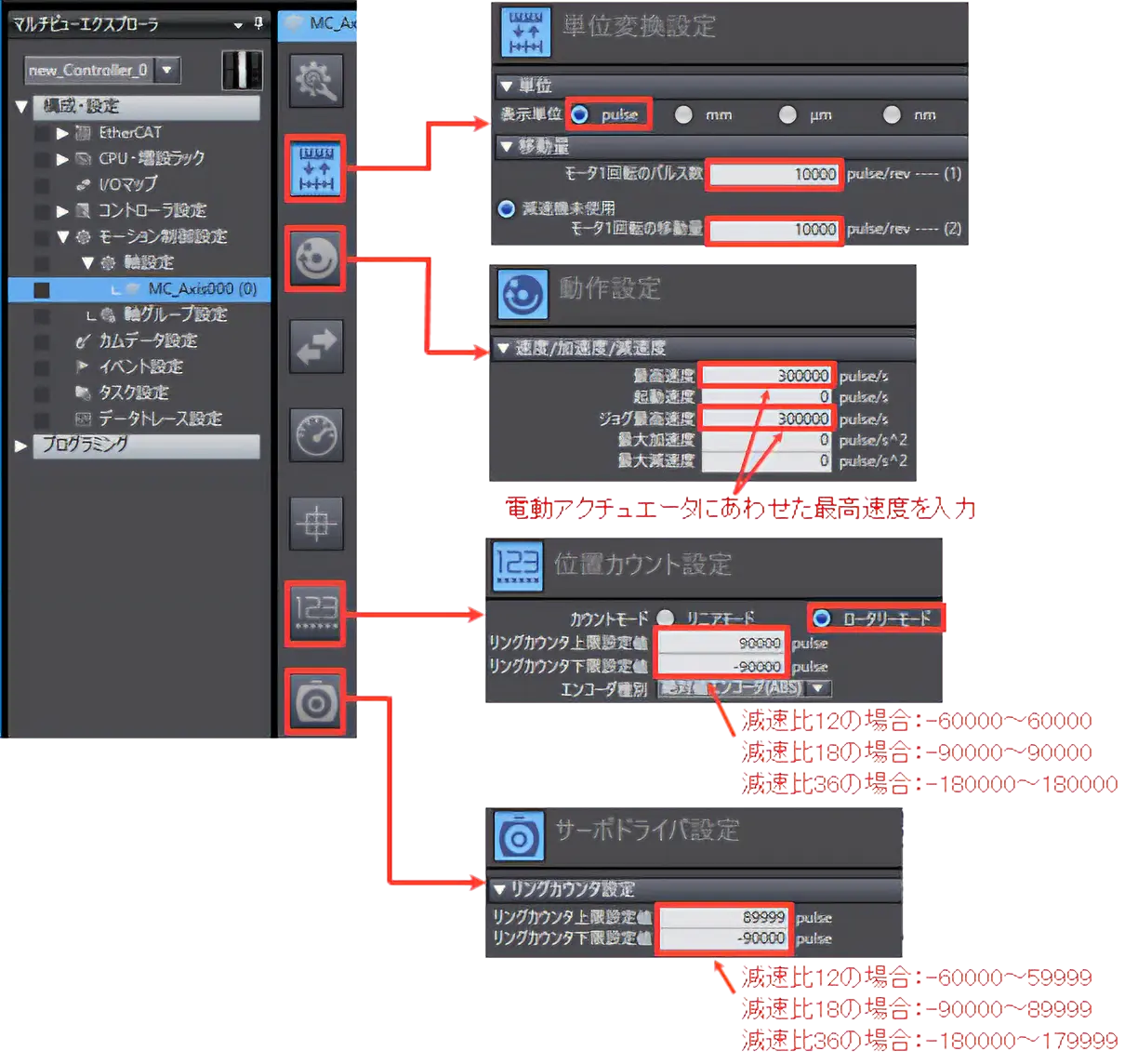

表示単位を「pulse」に設定する場合
表示単位を「deg」(-180 ~ +180deg)に設定する場合

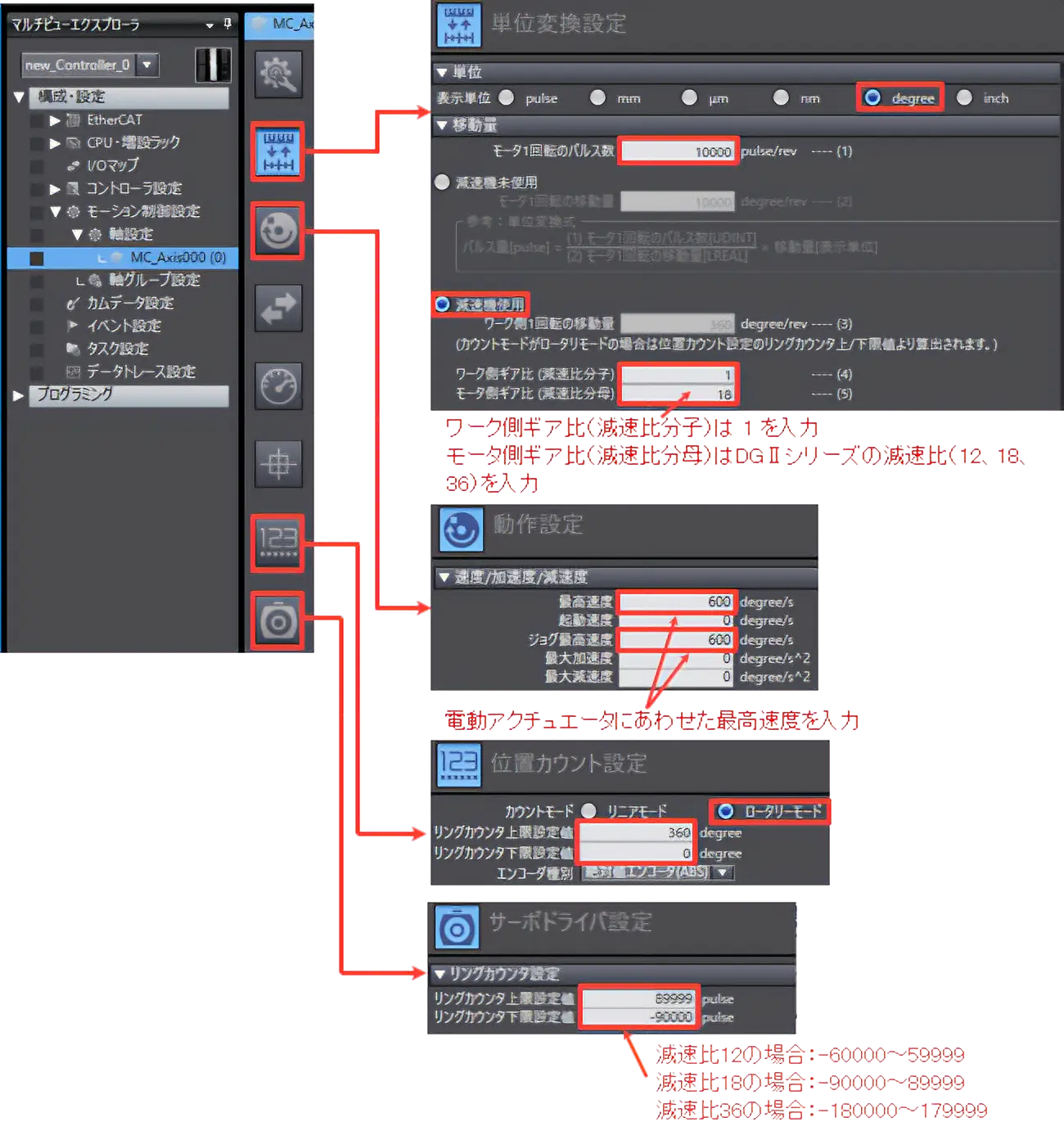

表示単位を「deg」(0 ~ +360deg)に設定する場合
製品カテゴリ: αSTEP 、ネットワーク対応製品・コントローラ 、電動アクチュエータ
機種・シリーズ: AZシリーズ 、電動アクチュエータ AZシリーズ搭載
内容: 使用方法・設定方法
FAQ No.: 591
