照代さん!お客様から上下駆動で速度制御できるモーターはあるか聞かれました。前にも同じような問合せがあったので、今回は自信をもって答えられそうです。(詳しくはバックナンバーをご参照ください。)
あら、頼もしくなったわね!何の製品を紹介するの?
ブラシレスモーターの電磁ブレーキ付タイプです!
ブラシレスモーターで上下駆動するときに気を付けなければいけないことは覚えてる?
…えっと…すみません。忘れました。

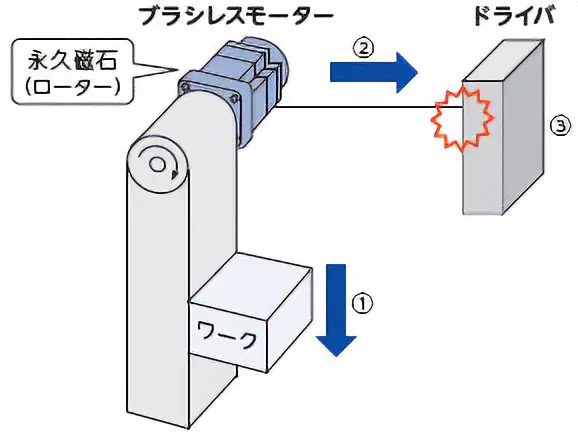

もう!下降時にモーターの出力軸が外力で回されると、永久磁石(ローター)によりモーターが発電機になってドライバに電気(回生電力)が流れてしまうから注意よ(図1)。そして、ドライバでは保護機能がはたらき、アラームが発生してしまうの。だから、この回生電力を吸収してくれる「回生抵抗」が必要よ。
図1 ブラシレスモーターで回生電力が発生する一例
上下駆動の他にも、回生抵抗が必要な場合はありますか?
例えば、回転テーブルなど大きな慣性体を止めるような使い方では、モーターの出力軸が回されてしまうため必要な場合があるわ。
なるほど~。今回は上下駆動なので、回生抵抗もお客様に紹介します!
ちょっと待って!上下駆動で速度制御できるモーターはブラシレスモーターだけだったかしら?
ブラシレスモーター以外にもあるんですか?
まだまだ勉強不足ね、学くん。ACスピードコントロールモーター(以下、ACスピコン)DSCシリーズの 電磁ブレーキ付タイプでも、上下駆動で速度制御ができるのよ。
でも、これまでのACスピコンだと、巻き下げ運転で速度制御できなかったですよね。(詳しくはバックナンバーをご参照ください。)

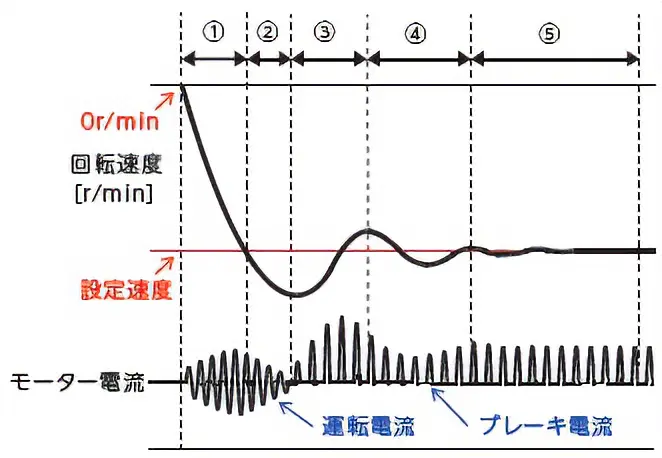

そうね。ただ、DSCシリーズは、設定速度よりも速く回った時にブレーキ電流を流して回転速度を制御するの。この制御を「減速制御」と言うのよ。図2を見て。回転速度によってブレーキ電流の大きさを調整して、設定速度に近づけているの。ちなみにDSCシリーズは上下駆動でも回生抵抗がいらないわ。
図2 減速制御時の起動応答例(巻き下げ方向)
どうして回生抵抗がいらないんですか?
ACモーターには永久磁石が使われていないから、回生電力がほとんど発生しないの。だから、上下駆動でも回生電力を気にする必要がないのよ。
回生抵抗がいらないということは、部品点数が1つ削減できますね。
いいところに気が付いたわね。だけど、DSCシリーズで上下駆動するときは、運転サイクルと運転デューティ※に制限があることも伝えてね。
わかりました。取扱説明書をよく見て、お客様にご提案します。
DSCシリーズのモーターとラック・ピニオン機構を組み合わせた、直動機構を簡単に構築できるLシリーズもあるからご紹介してみて!
はい!
