Orientalmotorオリエンタルモーター株式会社

ハイブリッド制御システム αSTEP アブソリュートセンサ搭載
AZシリーズ DC電源入力 位置決め機能内蔵タイプ
AZ66AKD-TS30

まとめて印刷

  • AZM66AK-TS30 AZD-KD

    ギヤードモーター/回路

製品種別
品 名
定 価
(WEBショップ価格)
出荷日
ギヤードモーター/回路
AZ66AKD-TS30
86,300円
(73,350円)
5日
出荷日は、15時までにご注文された場合です。詳細はこちら (ご注文内容、配達地域によっては日数がかかる場合もあります。)

ケーブル・周辺機器を選択

仕様・特性

仕様の見方についてはこちらをご覧ください。
  • cULus_asterisk
  • CE
取付角寸法
60mm
タイプ
TSギヤード
軸タイプ
片軸
電磁ブレーキ
無し
付属ケーブル
無し
ドライバタイプ
位置決め機能内蔵
励磁最大静止トルク
6N・m
ローター慣性モーメントJ
370×10-7kg・m2
減速比
30
分解能   1000P/R設定時
0.012°/パルス
許容トルク
6N・m
瞬時最大トルク
10N・m
停止時保持トルク 通電時
6N・m
速度範囲
0~100r/min
バックラッシ
10arcmin (0.17°)
電源入力 電圧
DC24V/DC48V ※1
電源入力 電圧許容範囲
±5% ※1
電源入力 電流
3.55A
データ設定ソフト
MEXE02
モーター部 質量
1.3kg
回路部 質量
0.15kg
* モーター部のみ
※1 DC48V入力で運転する場合、慣性負荷はローター慣性比の10倍以下、加速トルク計算時は安全率2倍以上を目安としてください。
● モーターから出ているモーターケーブルおよび電磁ブレーキケーブルは、ドライバに直接接続できません。
ドライバに接続する場合は、オプション(別売)の接続ケーブルまたは製品に付属している接続ケーブル(接続ケーブルが付属している製品の場合)をお使いください。

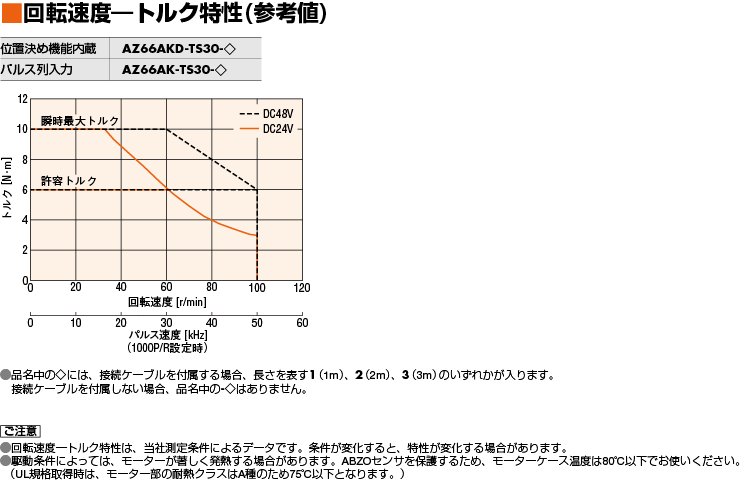

  • 回転速度-トルク特性

    回転速度-トルク特性 特性図を拡大する

  • 負荷トルク-ドライバ入力電流特性

    負荷トルク-ドライバ入力電流特性 特性図を拡大する

構成品

ギヤードモーター/回路
AZM66AK-TS30(モーター)
AZD-KD(回路)

付属品

モーター、回路、平行キー、モーター取付用ねじ、主電源・電磁ブレーキ接続用コネクタ(CN1)、入出力信号用コネクタ(CN4)、取扱説明書

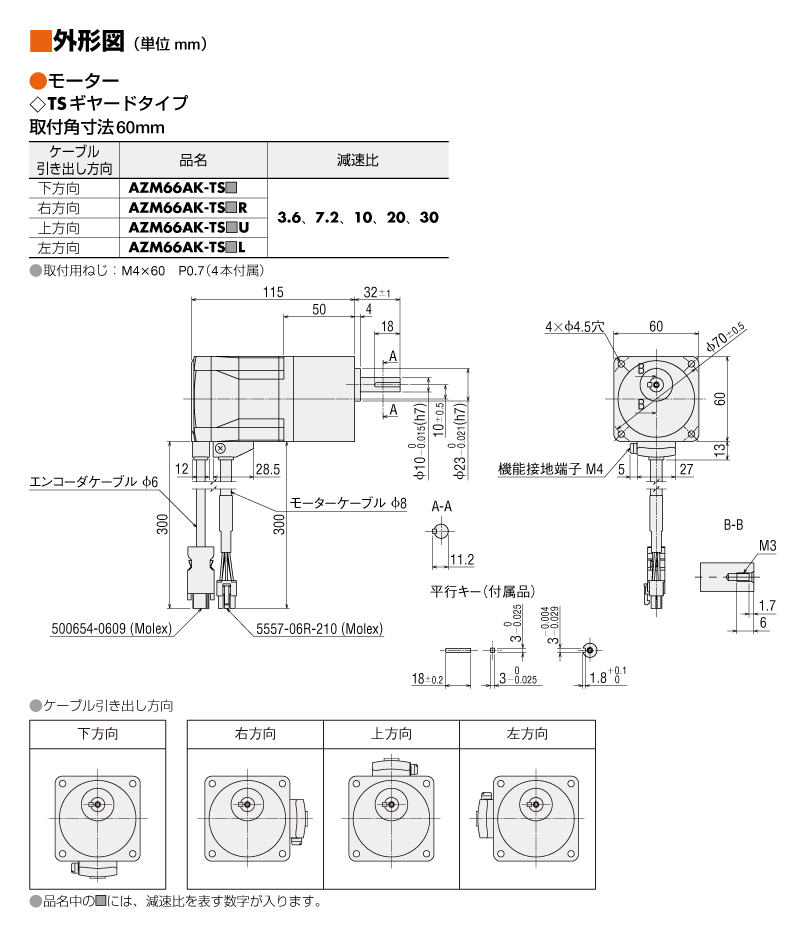

外形図

  • モーター

    モーター 外形図を拡大する

  • 回路

    回路 外形図を拡大する

データダウンロード

・3D CADについては、提携先のweb2CADサイトへリンクするものがあります。使用方法については、 こちら をご確認ください。
・カタログダウンロードはログイン不要です。その他のデータダウンロードはお手数ですがログインをお願いします。

CAD
2DCAD
モーター
回路
3DCAD
モーター(STEP形式)
回路(STEP形式)
3DCAD(Web2CAD連携)
モーター
回路
取扱説明書
日本語
AZシリーズ モーター編
AZシリーズ DC電源入力 ドライバ編
AZシリーズ 機能編
ネットワークコンバータ CC-Link対応 NETC01-CC ユーザーズマニュアル
ネットワークコンバータ CC-Link Ver.2対応 NETC02-CC ユーザーズマニュアル
ネットワークコンバータ MECHATROLINK-II対応 NETC01-M2 ユーザーズマニュアル
ネットワークコンバータ MECHATROLINK-III対応 NETC01-M3 ユーザーズマニュアル
ネットワークコンバータ EtherCAT対応 NETC01-ECT ユーザーズマニュアル
英語
AZ Series Motor
AZ Series DC power input Driver
AZ Series Function Edition
Network converter CC-Link compatible NETC01-CC USER MANUAL
Network converter CC-Link Ver.2 compatible NETC02-CC USER MANUAL
Network converter MECHATROLINK-II compatible NETC01-M2 USER MANUAL
Network converter MECHATROLINK-III compatible NETC01-M3 USER MANUAL
Network converter EtherCAT compatible NETC01-ECT USER MANUAL
資料
APPENDIX UL Standards for AZ Series
UL認証書(モーター)
CE適合宣言書
サポートソフト MEXE02 についてはこちらよりダウンロードしてください。

その他仕様

ドライバ回路部仕様

  位置決め機能
内蔵タイプ
RS-485通信付き
パルス列入力タイプ
パルス列入力タイプ
入出力機能 最大入力パルス周波数 - 上位コントローラがラインドライバ出力 :
1MHz(Duty50%時)
上位コントローラがオープンコレクタ出力 :
250kHz(Duty50%時)
負論理パルス入力
位置決めデータ数 256点 256点※1
ダイレクト入力 10点 6点
ダイレクト出力 6点
RS-485通信リモート入力 16点-
RS-485通信リモート出力 16点-
設定ツール サポートソフト MEXE02
座標管理方法 バッテリレス
アブソリュートシステム
運転 位置決め
運転
種類 位置決め運転 ※1※1
位置決め押し当て運転※2 ※1※1
連結方式 単独運転 ※1※1
順送運転 ※1※1
多段変速(形状連結) ※1※1
シーケンス
制御
ループ運転(繰り返し) ※1※1
イベントジャンプ運転 ※1※1
連続運転 位置制御 ※1※1
速度制御 ※1※1
トルク制御 ※1※1
押し当て※2 ※1※1
原点復帰運転 原点復帰運転
高速原点復帰運転
JOG運転
モニタ/インフォメーション 波形モニタ
過負荷検出
過熱検出
(モーター・ドライバ)
位置・速度情報
温度検出
(モーター・ドライバ)
モーター負荷率
走行距離・積算走行距離
アラーム
※1
サポートソフト MEXE02で設定することで使用可能です。
※2
押し当て運転はギヤードモーターおよび電動アクチュエータDGIIシリーズではご利用になれません。

RS-485通信仕様

プロトコルModbus RTUモード
電気的特性EIA-485 準拠、ストレートケーブル
ツイストペア線(TIA/EIA-568B CAT5e以上を推奨)を使用し、総延長距離を50mまでとする。
通信方式半二重通信、調歩同期方式(データ:8 ビット、ストップビット:1 ビット /2ビット、パリティ:なし/偶数/奇数)
伝送速度9600bps/19200bps/38400bps/57600bps/115200bps/230400bpsから選択
接続形態プログラマブルコントローラ(マスタ機器)1台に対して最大31台まで接続できます。
配線・配置によりモーターケーブルや電源ケーブルから発生するノイズが問題になる場合は、シールドするかフェライトコアを使用してください。

一般仕様


モータードライバ
耐熱クラス 130(B)
[UL規格取得は105(A)で認証されています]
絶縁抵抗 以下の通りにDC500Vメガーにて測定した値が100MΩ以上あります。
· ケース ― モーター巻線間
· ケース ― 電磁ブレーキ巻線間※1
以下の通りにDC500Vメガーにて測定した値が100MΩ以上あります。
· 保護接地端子 ― 電源端子間
絶縁耐圧 以下の通りに1分間印加しても異常を認めません。
AZM14、AZM15、AZM24、AZM26
· ケース ― モーター巻線間 AC0.5kV 50Hzまたは60Hz
AZM46、AZM48、AZM66、AZM69
· ケース ― モーター巻線間 AC1.0kV 50Hzまたは60Hz
· ケース ― 電磁ブレーキ巻線間※1 AC1.0kV 50Hzまたは60Hz
使用環境
(動作時)
周囲温度 0~+40℃(凍結のないこと) 0~+50℃(凍結のないこと)
周囲湿度 85%以下(結露のないこと)
雰囲気 腐食性ガス・塵埃のないこと。水、油などが直接かからないこと。
保護等級 AZM14、AZM15、AZM24、AZM26、AZM46※2、AZM48※2、AZM66※2、AZM69※2:IP40 (取付面とコネクタ部を除く)
AZM46、AZM48、AZM66、AZM69:IP66 (取付面とコネクタ部を除く)
IP10
静止角度誤差 AZM14、AZM15、AZM24、AZM26:±5分(±0.083°)
AZM46、AZM48:±4分(±0.067°)
AZM66、AZM69:±3分(±0.05°)
シャフト振れ 0.05T.I.R.(mm)※3
取付インローのシャフト
に対する同心度
0.075T.I.R.(mm)※3
取付面のシャフトに
対する直角度
0.075T.I.R.(mm)※3
非通電状態での
多回転検出範囲
AZM14、AZM15、AZM24、AZM26:±450回転(900回転)
AZM46、AZM48、AZM66、AZM69:±900回転(1800回転)
※1

電磁ブレーキ付のみ

※2

モーターケーブル形状が水平方向引き出しの場合

※3

T.I.R. (Total Indicator Reading):基準軸心を中心にして、測定部を1回転させた場合のダイヤルゲージの読みの全量を表します。

ご注意

  • 絶縁抵抗測定、絶縁耐圧試験をおこなうときは、モーターとドライバを切り離してください。
    また、モーターのABZOセンサ部は、これらの試験をおこなわないでください。



許容ラジアル荷重・許容アキシアル荷重

単位 =N

タイプ名 モーター
取付角
寸法
モーター
品名
減速比 許容ラジアル荷重 許容
アキシアル荷重
シャフト先端からの距離 mm
0 5 10 15 20
標準タイプ 20mm AZM14
AZM15
- 12 15 - - - 3
28mm AZM24
AZM26
25 34 52 - - 5
42mm AZM46 35 44 58 85 - 15
AZM48 30 35 44 58 85
60mm AZM66
AZM69
90 100 130 180 270 30
85mm AZM98
AZM911
260 290 340 390 480 60
TSギヤードタイプ 42mm AZM46 3.6、7.2、10 20 30 40 50 - 15
20、30 40 50 60 70 -
60mm AZM66 3.6、7.2、10 120 135 150 165 180 40
20、30 170 185 200 215 230
90mm AZM98 3.6、7.2、10 300 325 350 375 400 150
20、30 400 450 500 550 600
PSギヤードタイプ 28mm AZM24 7.2、10 45 60 80 100 - 40
42mm AZM46 5 70 80 95 120 - 100
7.2 80 90 110 140 -
10 85 100 120 150 -
25 120 140 170 210 -
36 130 160 190 240 -
50 150 170 210 260 -
60mm AZM66 5 170 200 230 270 320 200
7.2 200 220 260 310 370
10 220 250 290 350 410
25 300 340 400 470 560
36 340 380 450 530 630
50 380 430 500 600 700
90mm AZM98 5 380 420 470 540 630 600
7.2 430 470 530 610 710
10 480 530 590 680 790
25 650 720 810 920 1070
36 730 810 910 1040 1210
50 820 910 1020 1160 1350
HPGギヤードタイプ 40mm AZM46 5 150 170 190 230 270 430
9 180 200 230 270 320 510
60mm AZM66 5 250 270 300 330 360 700
15 360 380 420 460 510 980
90mm AZM98 5 600 630 670 710 750 1460
15 830 880 930 980 1050 2030
ハーモニック
ギヤードタイプ
30mm AZM24 50、100 100 135 175 250 - 140
42mm AZM46 180 220 270 360 510 220
60mm AZM66 320 370 440 550 720 450
90mm AZM98 1090 1150 1230 1310 1410 1300
FCギヤードタイプ 42mm AZM46 7.2、10、20、30 180 200 220 250 - 100
60mm AZM66 270 290 310 330 350 200
  • 品名は、品名が識別可能な文字を記載しています。
  • PS、HPGギヤードタイプ : 許容ラジアル荷重、許容アキシアル荷重のどちらか一方負荷された場合に、寿命20,000時間を満足する値です。

    ギヤヘッドの寿命についてはこちら

ラジアル荷重とアキシアル荷重

ラジアル荷重_アキシアル荷重


規格

製品 適用規格 認定機関
モーター *1 UL 1004-1
UL 1004-6
CSA C22.2 No.100
UL *2
*1
AZM14、AZM15、AZM24、AZM26を除く
*2
UL規格の認証に必要な情報は、「APPENDIX UL Standards for AZ Series」を参照してください。

CEマーキング

EMC指令


※EMCは、配線・配置によって変わります。お客様の機器に組み込んだ状態でEMCの最終確認が必要です。

※「CEマーキング」についての詳細は、取扱説明書またはこちらからご確認ください。

有害物質

RoHS 指令(2011/65/EU)の規制値を超える物質は含有していません。


※製品含有化学物質規制への対応についてはこちらからご確認ください。


システム構成

システム構成

関連製品

ネットワークコンバータ

製品 特徴 定価
NETC02-CC
NETC02-CC
[CC-Link Ver.2対応]

CC-Link通信プロトコルから当社独自のRS-485通信プロトコルへの変換器です。

CC-Link Ver.2に対応することで、ラダープログラムの簡素化や、データ送受信における通信時間の短縮を図ることができます。
22,000円
NETC01-CC
NETC01-CC
[CC-Link Ver.1.1対応]

CC-Link通信プロトコルから当社独自のRS-485通信プロトコルへの変換器です。

ネットワークコンバータを接続することで、CC-Link通信規格の専用ケーブル1本で配線処理が完了します。 さらに、RS-485対応製品との接続は、付属ケーブル1本で配線処理が完了します。
22,000円
NETC01-M2
NETC01-M2
[MECHATROLINK-II対応]

MECHATROLINK-II通信プロトコルから当社独自のRS-485通信プロトコルへの変換器です。

ネットワークコンバータを接続することで、MECHATROLINK-II通信規格の専用ケーブル1本で配線処理が完了します。 さらに、RS-485対応製品との接続は、付属ケーブル1本で配線処理が完了します。
25,000円
NETC01-M3
NETC01-M3
[MECHATROLINK-III対応]

MECHATROLINK-III通信プロトコルから当社独自のRS-485通信プロトコルへの変換器です。

ネットワークコンバータを接続することで、MECHATROLINK-III通信規格の専用ケーブル1本で配線処理が完了します。 さらに、RS-485対応製品との接続は、付属ケーブル1本で配線処理が完了します。
28,000円
NETC01-ECT
NETC01-ECT
[EtherCAT対応]

EtherCAT通信プロトコルから当社独自のRS-485通信プロトコルへの変換器です。

ネットワークコンバータを接続することで、EtherCAT 通信環境下で当社のFLEX対応製品を制御することができます。
28,000円
