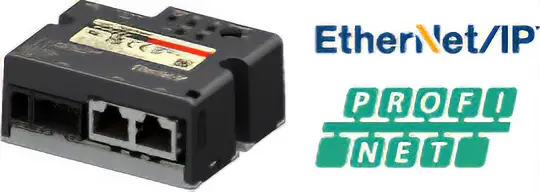

バッテリレスアブソリュートセンサ搭載 αSTEP AZシリーズ miniドライバ EtherNet/IP™対応／PROFINET対応

小型・軽量のAZシリーズ miniドライバに、EtherNet/IP対応ドライバと、PROFINET対応ドライバを追加しました。バッテリ電源にも対応しています。AZシリーズのモーターと、それらを搭載した電動アクチュエータを接続できます。

miniドライバ
mobi

バッテリ駆動・小型軽量を共通コンセプトとする、モバイルオートメーション対応製品です。詳細はこちら。

特徴

狭いスペースにも収まるコンパクト設計

AZシリーズ DC電源入力の単軸ドライバに比べ、体積比を63％サイズダウンしました。

ドライバ種類 品名 寸法
単軸ドライバ ネットワーク対応 AZD-KEP
AZD-KPN		 45mm×70mm×100mm
miniドライバ ネットワーク対応 AZD-KREP
AZD-KRPN		 69mm×56mm×30mm
miniドライバは単軸ドライバに比べ63％サイズダウン

装置の負担を減らす軽量設計

ドライバ種類 品名 質量
単軸ドライバ ネットワーク対応 AZD-KEP
AZD-KPN		 180g
miniドライバ ネットワーク対応 AZD-KREP
AZD-KRPN		 110g
AGV

＜自走装置に載せる場合＞
装置の総質量を減らすことで車輪駆動軸の消費電力を削減できます。

バッテリ電源に対応

バッテリ電源で使用できる、ワイドな電源電圧仕様です。DC24VとDC48Vに対応しています。以下は、動作可能電圧の範囲です。

  • DC24Vで使用する場合
    DC24Vで使用する場合

    ※ 電磁ブレーキ付モーターの場合は、DC22.8～32Vです。

  • DC48Vで使用する場合
    DC48Vで使用する場合

最適な電流制御で省エネ化

負荷状況に合わせてモーターへの供給電流を最適化する、サーボエミュレーションモードを搭載しています。

  • 負荷が大きいとき
  • 負荷が小さいとき
AGV

＜自走装置に載せる場合＞
消費電力を節約することで、バッテリの持ちがUPします。

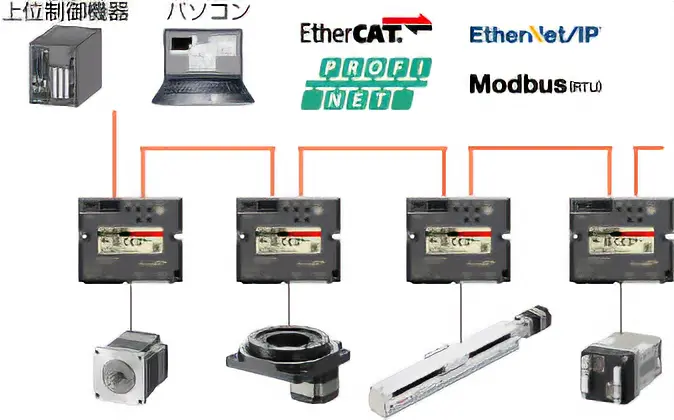

EtherNet/IP通信や、PROFINET通信に対応

ネットワーク上からの直接制御が可能です。装置情報を一元管理し、省配線に貢献します。
EtherNet/IP対応ドライバや、PROFINET対応ドライバ以外にも、EtherCAT対応ドライバやRS-485通信タイプもございます。

EtherCAT通信に対応

種類と価格

インターフェース ドライバタイプ 電源入力 品名 定価
AZD-KREP
EtherNet/IP
EtherNet/IP
EtherNet/IP対応 DC24/48V AZD-KREP 48,400円
AZD-KRPN
PROFINET
PROFINET
PROFINET対応ドライバ DC24/48V AZD-KRPN 48,400円

製品詳細情報

  • ※ EtherCAT®はBeckhoff Automation GmbH（ドイツ）よりライセンスを受けた特許取得済み技術であり、登録商標です。
  • ※ EtherNet/IP™はODVAの商標です。
  • ※ PROFINETは、PROFIBUS Nutzerorganisation e.V.（PNO）の商標または登録商標です。
  • ※ Modbus（RTU）は、Schneider Automation Inc. の登録商標です。

モバイルオートメーション対応製品のご紹介

「モバイルオートメーション対応製品」とは、バッテリ駆動・小型軽量を共通コンセプトとする製品群です。自走装置や移動設備への搭載に最適で、今後一層求められる自由自在な自動化ライン、モバイルオートメーションの実現に貢献します。
