インダクションモーター KIIシリーズ（新スタンダード）
2IK6A-JC
モーター
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| モーター | 2IK6A-JC | 5,900円（5,010円） | 10日（数量：1～20） |
付属品

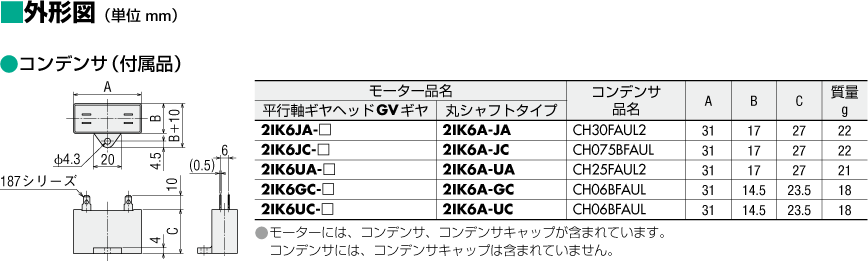

- モーター: コンデンサ、コンデンサキャップ
仕様
データダウンロード
その他仕様
一般仕様
| 項目 | 仕様 |
|---|---|
| 絶縁抵抗 | 常温常湿において定格運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。 |
| 絶縁耐圧 | 常温常湿において定格運転後、コイルとケース間に50 Hzまたは60 Hz、AC1.5 kVを1分間印加しても異常を認めません。 |
| 温度上昇 | ギヤヘッドまたはそれと同等の放熱板※1を装着し、常温常湿において定格運転後、抵抗法で巻線温度上昇を測定した値が80 ℃以下（三相タイプは70 ℃以下）です。 |
| 耐熱クラス | 130（B） |
| 過熱保護装置 | 6 Wタイプ インピーダンスプロテクト その他のタイプ サーマルプロテクタ内蔵（自動復帰型） 開放：130±5 ℃、復帰：85±20 ℃ |
| 使用周囲温度 | 三相200 V、単相100 V、単相200 V：−10 ～ +50 ℃（凍結のないこと） その他の電圧：−10 ～ +40 ℃（凍結のないこと） ギヤヘッド減速比2と3の場合、下限温度は0 ℃です。 |
| 使用周囲湿度 | 85 %以下（結露のないこと） |
| 保護等級 |
リード線タイプ：
IP20
端子箱付タイプ：
25 W、40 W IP66※2（丸シャフトタイプの取付面を除く）
60 W、90 W IP54(丸シャフトタイプの取付面を除く)、60 W JSタイプ、GCタイプはIP66※2（丸シャフトタイプの取付面を除く） |
- ※1
- 放熱板のサイズ（材質：アルミニウム）
| モーターのタイプ（出力） | サイズ（mm） | 厚さ（mm） |
|---|---|---|
| 6 Wタイプ | 115×115 | 5 |
| 15 Wタイプ | 125×125 | |
| 25 Wタイプ | 135×135 | |
| 40 Wタイプ | 165×165 | |
| 60 W、90 Wタイプ | 200×200 |
- ※2
- 材質と表面処理について
端子箱付タイプ：IP66
| タイプ | 出力 | 材質 | 表面処理 | |
|---|---|---|---|---|
| 平行軸コンビ 丸シャフト |
25 W、40 W、 60 W（JSタイプ、GCタイプ） |
モーターケース、端子箱：アルミニウム 出力軸：S45C ねじ：ステンレス（外部露出部のみ） |
モーターケース、端子箱：塗装（取付面を除く） | |
| ステンレスシャフト | 平行軸コンビ丸シャフト | 25 W、40 W、 60 W（GCタイプ） |
モーターケース、端子箱：アルミニウム 出力軸：SUS303 ねじ：ステンレス（外部露出部のみ） |
モーターケース、端子箱：塗装（取付面を除く） |
丸シャフトの許容ラジアル荷重・許容アキシアル荷重
| 品名 | 許容ラジアル荷重 N | 許容アキシアル荷重 | |
|---|---|---|---|
| モーター出力軸先端からの距離 | |||
| 10mm | 20mm | ||
| 2IK6 2RK6 |
50 | 110 | モーター質量の半分以下※ |
| 3IK15 3RK15 |
40 | 60 | |
| 4IK25 4RK25 |
90 | 140 | |
| 5IK40 5RK40 |
140 | 200 | |
| 5IK60 5IK90 5RK60 5RK90 |
240 | 270 | |
- ※ できるだけアキシアル荷重はかけないでください。
やむを得ずかける場合は、モーター質量の半分以下としてください。
