仕様

特性

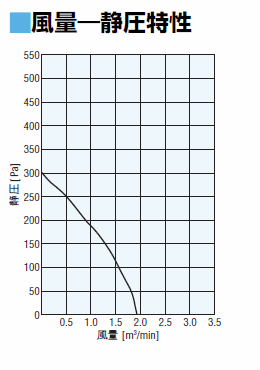

特性図

特性図

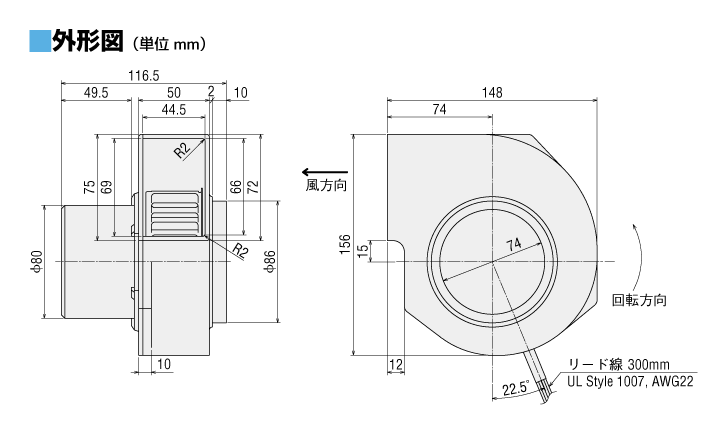

外形図

外形図 (本体)

外形図 (本体)

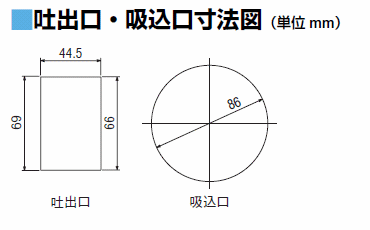

吐出口・吸込口寸法図

吐出口・吸込口寸法図

データダウンロード

その他仕様

一般仕様

項目	仕様
絶縁抵抗	常温常湿において連続運転後、コイル・ケース間をDC500Vメガーで測定した値が100MΩ以上あります。 （MBDシリーズはDC250Vメガー、10MΩ以上。ただし、MBD□-48、48S、MBD□-24A、24SはDC500Vメガー、10MΩ以上）
絶縁耐圧	常温常湿において連続運転後、コイル・ケース間に50Hz、1.5kVを1分間印加しても異常を認めません。 （MBDシリーズは50Hz 500V、1分間）
温度上昇	常温常湿において連続運転後、温度が一定となったとき、温度計法でモーターケース部表面を測定した値は以下のとおりです。 MBSシリーズ：60℃以下、MBシリーズ：45℃以下、MBDシリーズ：15℃以下
使用電圧範囲	MBS、MBシリーズ：±10%（各電圧共） MBDシリーズ：定格電圧の±10%
耐熱クラス	MBSシリーズ、MB1665：130（B） MBシリーズ（MB1665を除く）：UL/CSA規格：105（A）、EN規格：120（E） MBDシリーズ：120（E）
過熱保護	サーマルプロテクタ内蔵（自動復帰型） MBSシリーズ、MB1665：開放 ･･･130±5℃、復帰･･･85±20℃ MB840、MB1040、MB1255：開放 ･･･120±5℃、復帰 ･･･76±20℃ インピーダンスプロテクト：MB520、MB630 焼損防止回路内蔵：MBDシリーズ
使用周囲温度	MBSシリーズ、MB520、MB630タイプ、MBDシリーズ：−10～+60℃ MB840、MB1040、MB1255、MB1665タイプ：−10～+50℃ MB10V-B：−10～+40℃
使用周囲湿度	85%以下（非結露）
塗装色	ダークグレー
材質	モーターケース：アルミダイカスト ケーシング：アルミダイカスト ランナー：アルミニウム

規格

有害物質

RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。

当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。

システム構成

関連製品

ファン用温度スイッチ

製品	特徴	定価
AM2-XA1	特徴	装置内の温度変化に応じて、ファンの運転・停止を自動でおこないます。 省エネルギー・低騒音など「環境」に関わる装置の性能アップに貢献します。 設定温度範囲0～+60℃（設定誤差±5℃） 指回し式ダイヤルにより、温度設定が簡単 最適な気流循環設計のため、動作が安定 コンパクトサイズ 幅33mm×高さ70mm×奥行42.5mm ※ 各適用ファンモーターの使用可能台数については、こちらでご確認ください。 ご注意 三相タイプのファンには使用できません。	定価	3,200円

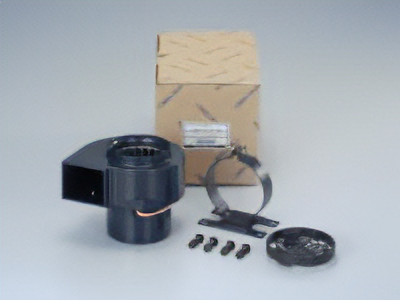

セット品 (ブロワ)

製品	特徴
セット品	特徴	フィンガーガードやプラグコード、取付ねじなど、ご使用時に必要なオプションがワンセットになっています。 セット内容 （セット内容は製品によって異なります） ブロワ フィンガーガードまたはフィルター 取付金具 取付ねじ
