仕様

特性

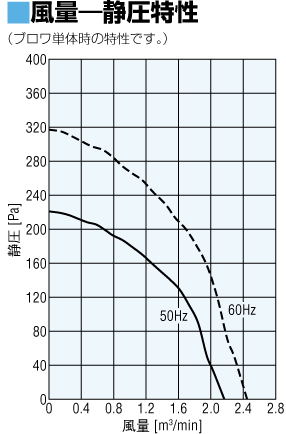

特性図

特性図

外形図

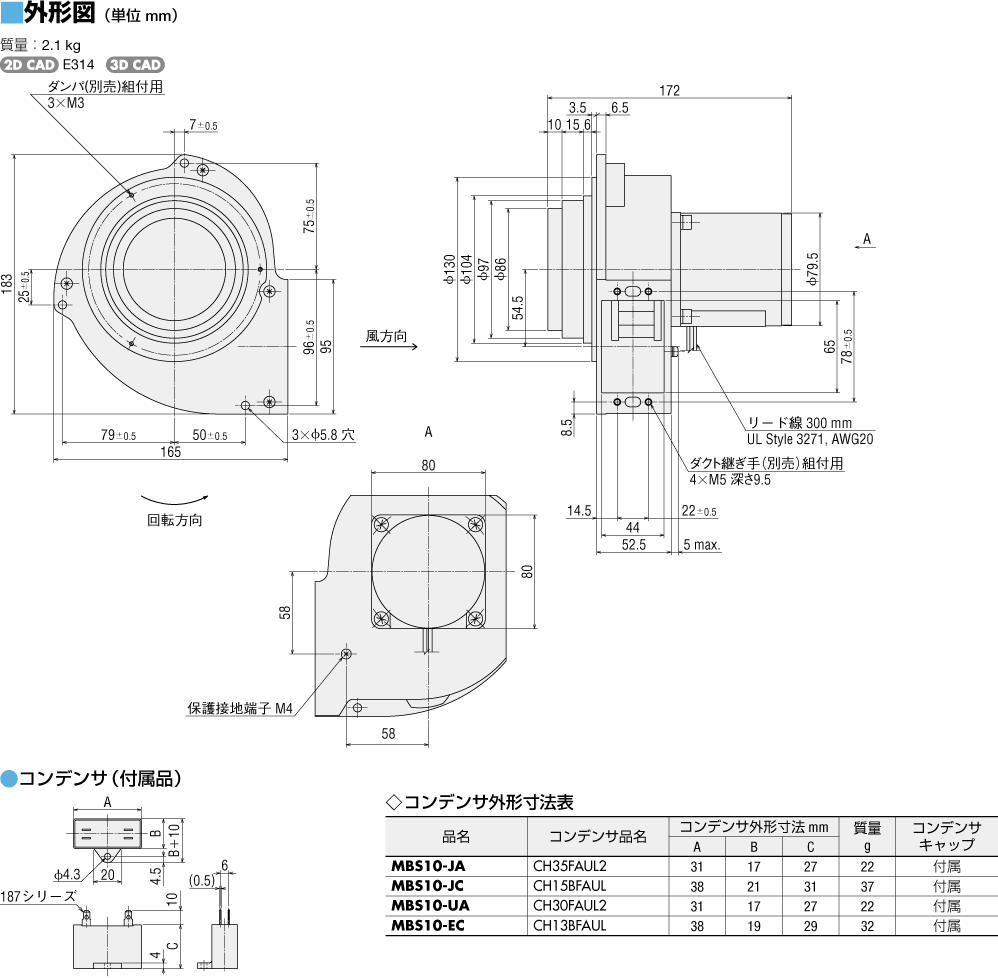

外形図 (本体)

外形図 (本体)

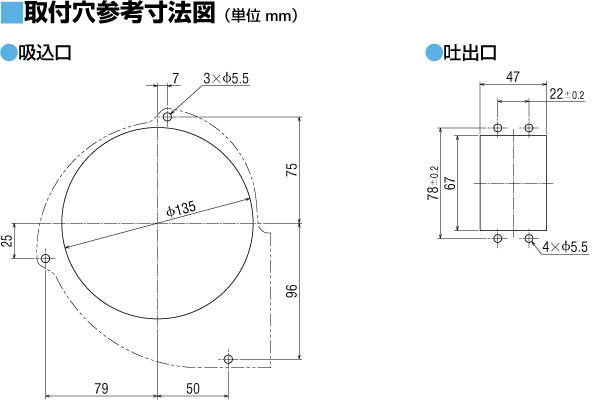

吐出口・吸込口寸法図

吐出口・吸込口寸法図

データダウンロード

その他仕様

一般仕様

項目		仕様
絶縁抵抗		常温常湿において連続運転後、コイルとケース間をDC500Vメガーで測定した値が100MΩ以上あります。
絶縁耐圧		常温常湿において連続運転後、コイルとケース間に50Hz、AC1.5kVを1分間印加しても異常を認めません。
温度上昇		常温常湿において連続運転後、温度が一定となったとき、温度計法で外被を測定した値が45℃以下です。
過熱保護装置		サーマルプロテクタ内蔵（自動復帰型） 開放: 130±5℃、復帰: 85±20℃
使用環境	周囲温度※1	−10～+50℃（凍結のないこと）
	吸気温度 （吸い込む空気の温度）	別枠記載
	周囲湿度	85%以下（結露のないこと）
	標高	海抜1000m以下
	雰囲気	腐食性ガス、塵埃のないこと。水、油がかからないこと。 放射性物質、磁場、真空などの特殊環境での使用は不可。
保存環境※2	周囲温度	−10～+60℃以下（凍結のないこと）
	周囲湿度	85%以下（結露のないこと）
	標高	海抜3000m以下
	雰囲気	腐食性ガス、塵埃のないこと。水、油がかからないこと。 放射性物質、磁場、真空などの特殊環境での使用は不可。
耐熱クラス		UL/CSA規格、EN規格：130（B）
保護等級		IP00

※1

冷凍室のような−10℃以下に温度調節された環境では使用できません。

※2

保存環境は、輸送中を含めた短期間の値です

吸気温度

吸気温度	使用周囲温度
−10℃以上+50℃以下	−10～+50℃（凍結のないこと）
+50℃越え+90℃以下	−10～+40℃（凍結のないこと）

規格

法令・規格資料

対応している法令・規格の資料は製品詳細ページの「データダウンロード」タブからダウンロードしていただけます。
（ダウンロード可能なファイルの種類は製品によって異なります。）

各国の法令・規格の解説はこちらからご確認ください。

当社製品のシリーズごとの法令・規格対応状況はこちらからご確認ください。

有害物質

RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。

当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。

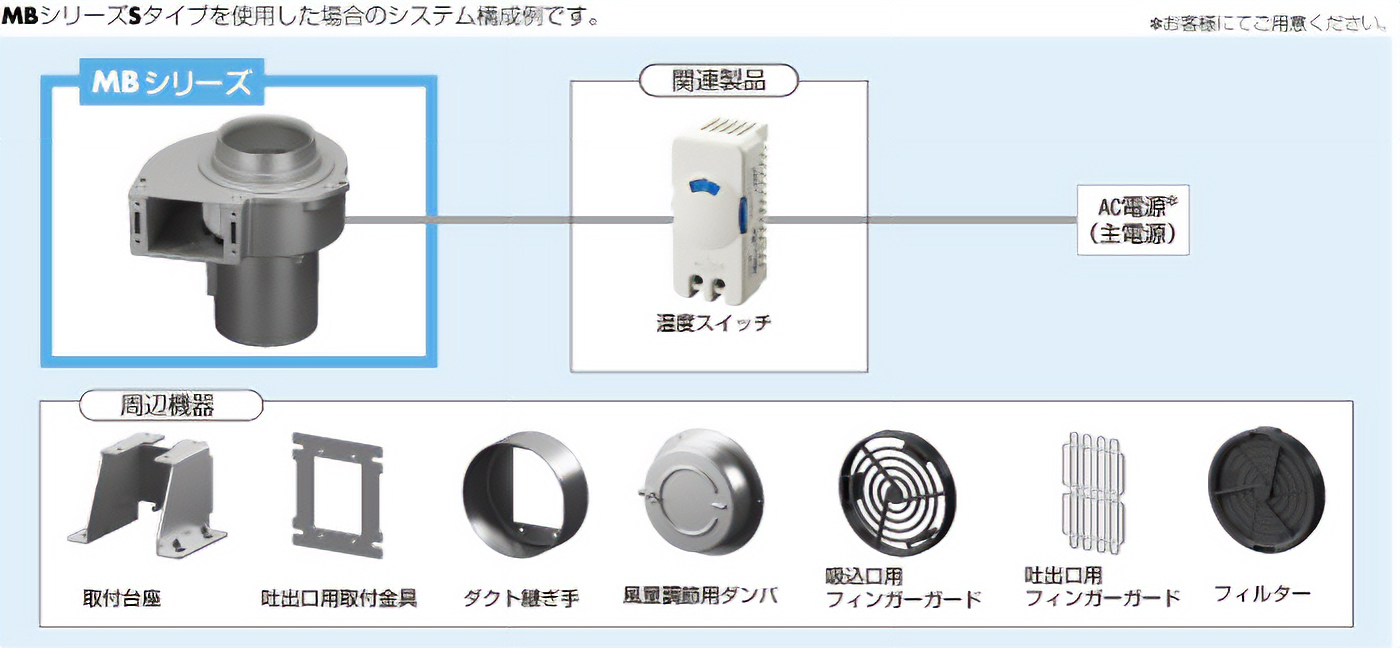

システム構成
