ACプロペラファン MRシリーズ
MR18-DC
ファン
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| ファン | MR18-DC | 12,900円（10,960円） | 10日（数量：1～20） |
付属品
- ファン、取扱説明書
仕様
特性
データダウンロード
その他仕様
一般仕様
| 項目 | 仕様 | |||||
|---|---|---|---|---|---|---|
| 絶縁抵抗 | 常温常湿において連続運転後、 コイル・ケース間をDC500Vメガーで測定した値が100MΩ以上あります。 |
|||||
| 絶縁耐圧 | 常温常湿において連続運転後、コイル・ケース間に50Hz、 1.5kVを1分間印加しても異常を認めません。 |
|||||
| 温度上昇 | 常温常湿において最大風量時、連続運転後、 温度が一定となったとき、温度計法で外被測定した値が30℃以下です。 |
|||||
| 使用電圧範囲 | ±10%（各電圧共） | |||||
| 耐熱クラス | UL/CSA 規格：105（A）、EN規格：120（E） 規格認証品以外、電気用品安全法：120(E) |
|||||
| 過熱保護 | EMUシリーズ：焼損防止回路内蔵 MU、MSシリーズ、MRE10、MRE12：インピーダンスプロテクト MR、MRSシリーズ、MRE16、MRE18、MRE20、MRE25：サーマルプロテクタ内蔵（自動復帰型） 開放･･･120±5℃、復帰 ･･･77±15℃ |
|||||
| 使用環境 | 別枠に記載 | |||||
| 保存環境 | 別枠に記載 | |||||
| 色 | EMUシリーズ フレーム：黒 羽根：黒 MU、MSシリーズ フレーム：無塗装（アルミ地） 羽根：黒 MR、MRS、MREシリーズ フレーム：ダークグレー 羽根：黒 |
|||||
| 材質 | ||||||
| シリーズ | フレーム | 羽根 | ||||
| EMU | EMU938 | PBT（難燃グレード ： V−0） | PBT（難燃グレード：V-0） | |||
| EMU1238 | ポリフェニレンオキシド（難燃グレード ： V−1） | |||||
| その他 | アルミダイカスト | ポリカーボネート（難燃グレード：V−0） | ||||
使用環境、保存環境
| シリーズ | 使用環境※1 | 保存環境※1※3 | 環境規格 | ||
|---|---|---|---|---|---|
| 周囲温度※2 | 周囲湿度 | 周囲温度※2 | 周囲湿度 | ||
| EMUシリーズ | −20～+75℃ | 20～85% （非結露） |
−30～+75℃ | 20～85% （非結露） |
− |
| EMRシリーズ | −25～+65℃ | 85%以下 （非結露） |
−25～+70℃ | 85%以下 （非結露） |
|
| MUシリーズ 防湿タイプ | −30～+60℃ | 95%以下（非結露）※5 絶対湿度36g/m3以下 |
−40～+70℃ | 95%以下 （非結露） |
ETSI規格に準拠※4 |
| MUシリーズ 標準タイプ、MRSシリーズ | 85%以下 （非結露） |
85%以下 （非結露） |
|||
| MREシリーズ（MRE16、MRE18、MRE20、MRE25） | |||||
| MREシリーズ（MRE10、MRE12） | −30～+50℃ | ||||
| MRSシリーズ □140mm-47mm厚 回転低下アラーム付 | −20～+60℃ | −20～+70℃ | |||
| MRSシリーズ 可変速タイプ | −10～+60℃ | − | − | − | |
| MSシリーズ | |||||
| MRシリーズ | −10～+50℃ | ||||
- ※1
- 使用環境、保存環境は、結露、凍結、ファン以外の振動や外力がないことを条件としています。
- ※2
- 冷凍室のような −10℃以下に温度調節された環境では使用できません。
- ※3
- 保存環境は、輸送中を含めた短期間の値です。
- ※4
- 使用環境、保存環境については、以下の環境規格に準拠しています。
ETSI EN 300 019-2-1 Class 1.3E Storage
ETSI EN 300 019-2-2 Class 2.3 Transportation
ETSI EN 300 019-2-3 Class 3.4 Stationary use - ※5
-
| 試験名称 | 環境規格 | 条件・試験内容 |
|---|---|---|
| ヒートサイクル試験 | ETSI EN 300 019-2-1 ETSI EN 300 019-2-2 ETSI EN 300 019-2-3 |
−40～+30℃ 5サイクル 温度勾配：1.0℃/分 低温（−40℃）高温（+30℃）放置時間：3時間 試験後に異常のないこと |
| 低温放置試験 | −45℃ 72時間放置 試験後に異常のないこと |
- ※ 環境規定 ETSI
ETSIは正式名称を European Telecommunications Standards Institute といい、ヨーロッパ圏の電気通信における標準仕様を策定するために設立された標準化機構です。
ETSI EN 300 019シリーズは、機器の環境条件について定めたIEC 60721をもとにし、環境条件の定義や試験条件について具体的に明記した規格です。

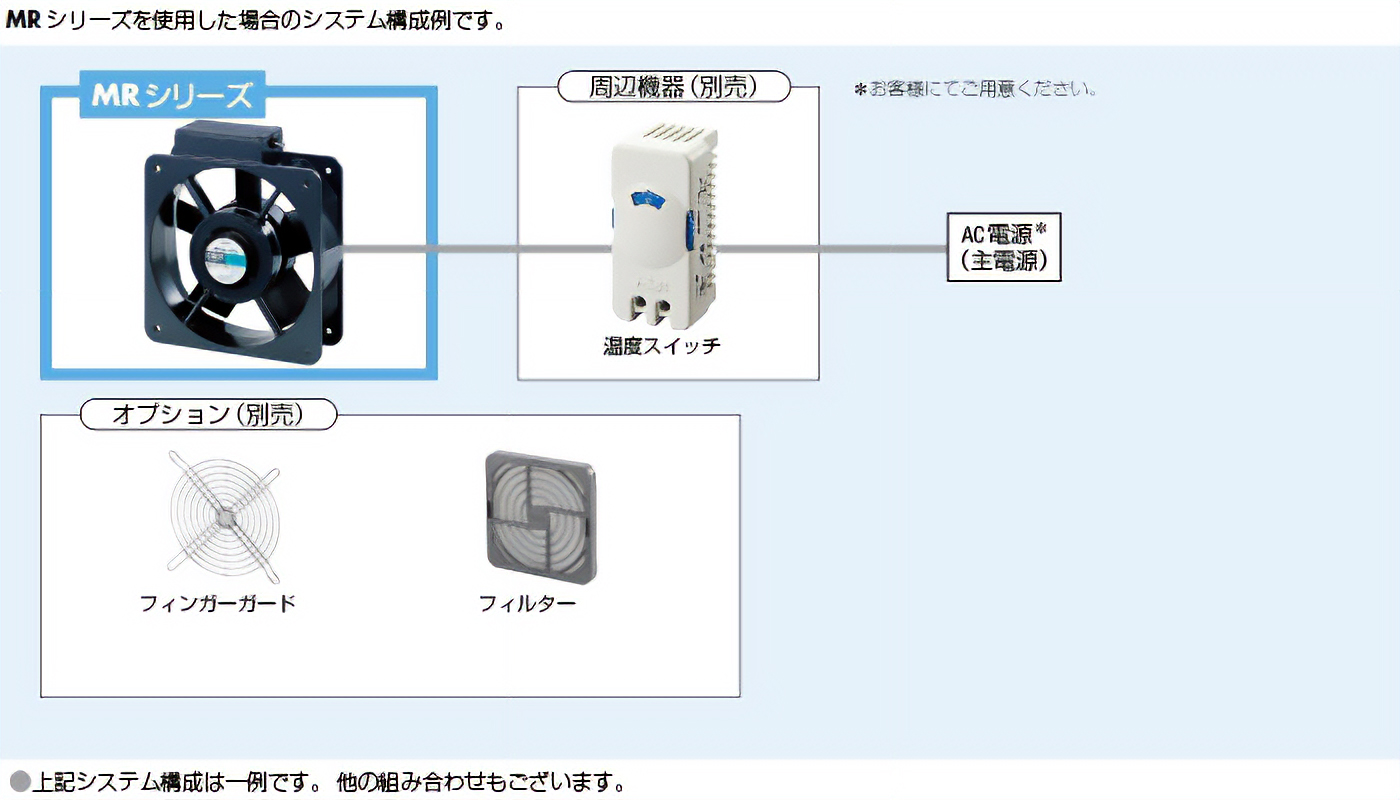

システム構成
ケーブル・周辺機器
MR18-DC
と選択した周辺機器を
品名欄にチェックを入れて「ショップで見積・購入」への追加ができます。
