αSTEP AZシリーズ ラインアップ

ドライバ

対応インターフェース ドライバ種類
単軸ドライバ
AZD-CEP
miniドライバ
AZD-K2RD
多軸ドライバ
AZD4A-KED
EtherCAT ●
EtherCAT対応		 「DC電源入力」のラインアップをご覧ください。
EtherNet/IP ●
EtherNet/IP対応
PROFINET ●
PROFINET対応
MECHATROLINK ●
MECHATROLINK-Ⅲ対応
SSCNETⅢ/H ●
SSCNETⅢ/H対応
CC-Link ●
位置決め機能内蔵タイプ ※
Modbus（RTU） ●
位置決め機能内蔵タイプ
I/O ●
位置決め機能内蔵タイプ
パルス列 ●
RS-485通信付きパルス列入力タイプ
パルス列入力タイプ
  • ※ EtherCAT®はBeckhoff Automation GmbH（ドイツ）よりライセンスを受けた特許取得済み技術であり、登録商標です。
  • ※ EtherNet/IP™はODVAの商標です。
  • ※ PROFINETは、PROFIBUS Nutzerorganisation e.V.（PNO）の商標または登録商標です。
  • ※ MECHATROLINKはMECHATROLINK協会の登録商標です。
  • ※ SSCNETⅢ/Hは三菱電機株式会社の登録商標です。
  • ※ CC-LinkはCC-Link協会の登録商標です。
  • ※ Modbus（RTU）は、Schneider Automation Inc. の登録商標です。

モーター

ケーブルタイプ

モータータイプ 取付角
[mm]		 励磁最大静止トルク
[N・m]		 バックラッシ
[arcmin]		 分解能
（1000P/R設定時）
[゜/パルス]		 電磁ブレーキ
有り 無し
標準 標準※1
一面フライス／ストレート／キー付		 42 0.3 ～ 0.77 - 0.36 ○※2 ○
60※6 1.2 ～ 2 ○ ○
85※6 2 ～ 4 ○※2 ○
TSギヤード バックラッシレス TSギヤード※3
（平歯車機構）		 42 0.65 ～ 2.3 15 ～ 45 0.012 ～ 0.1 ○ ○
60 1.8 ～ 6 10 ～ 35 ○ ○
90 6 ～ 25 10 ～ 25 ○ ○
FCギヤード 直交軸FCギヤード※4
（フェースギヤ機構）		 42 0.7 ～ 3 15 ～ 25 0.012 ～ 0.05 ○ ○
60 2.5 ～ 10.5 10 ～ 15 ○ ○
PSギヤード PSギヤード
（遊星歯車機構）		 42 1 ～ 3 15 0.0072 ～ 0.072 ○ ○
60 3.5 ～ 8 7 ～ 9 ○ ○
90※6 10 ～ 37 ○ ○
HPGギヤード ノンバックラッシ HPGギヤード※5
シャフト出力／フランジ出力
（ハーモニックプラネタリ®） 		40 1.5 ～ 2.5 3 0.04 ～ 0.072 ○ ○
60 5.9 ～ 9 ○ ○
90 10 ～ 24 0.024 ～ 0.072 ○ ○
ハーモニックギヤード ハーモニックギヤード
（ハーモニックドライブ®）		 42 3.5 ～ 5 0 0.0036 ～ 0.0072 ○ ○
60 7 ～ 10 ○ ○
90 33 ～ 52 ○ ○
  • ハーモニックプラネタリ®、ハーモニックドライブ®は、株式会社ハーモニック・ドライブ・システムズの登録商標または商標です。
※1
シャフト形状は、一面フライス／ストレート／キー付からお選びいただけます。（キー付 ： 取付角寸法42mmは、AZM48のみ）
※2
AZM46、AZM98のみ
※3
ケーブル引き出し方向は、出力軸に対して4方向（下／上／右／左）からお選びいただけます。
※4
直交軸FCギヤードタイプの詳細はこちらをご覧ください。
※5
励磁最大トルク24N・m以上の製品をオリムベクスタWEBショップにてご用意しています。（AZシリーズと減速機のセットです。お客様にてモーターと減速機を組付けていただきます。）
※6
高速領域でより高トルクを発揮するAZXシリーズをご用意しています。製品の詳細については、こちらをご確認ください。

ラインアップから品名を選択する

コネクタタイプ（IP66）

モータータイプ 取付角
[mm]		 励磁最大静止トルク
[N・m]		 バックラッシ
[arcmin]		 分解能
（1000P/R設定時）
[゜/パルス]		 電磁ブレーキ
有り 無し
標準 標準
一面フライス／ストレート／キー付		 42 0.3 ～ 0.77 - 0.36 ○ ○
60 1.2 ～ 2 ○ ○
TSギヤード バックラッシレス NEW

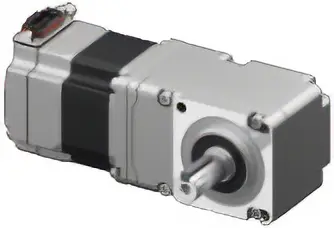

TSギヤード※1
（平歯車機構） 		42 0.65 ～ 2.3 15 ～ 45 0.012 ～ 0.1 ○ ○
60 1.8 ～ 6 10 ～ 35 ○ ○
FCギヤード NEW
直交軸FCギヤード※2
（フェースギヤ機構） 		42 0.7 ～ 3 15 ～ 25 0.012 ～ 0.05 ○ ○
60 2.5 ～ 10.5 10 ～ 15 ○ ○
PSギヤード NEW
PSギヤード
（遊星歯車機構） 		42 1 ～ 3 15 0.0072 ～ 0.072 ○ ○
60 3.5 ～ 8 7 ～ 9 ○ ○
ハーモニックギヤード ノンバックラッシ NEW
ハーモニックギヤード
（ハーモニックドライブ®） 		42 3.5 ～ 5 0 0.0036 ～ 0.0072 ○ ○
60 7 ～ 10 ○ ○
  • ハーモニックドライブ®は、株式会社ハーモニック・ドライブ・システムズの登録商標または商標です。
※1
コネクタ方向は、出力軸に対して4方向（下／上／右／左）からお選びいただけます。
※2
直交軸FCギヤードタイプの詳細はこちらをご覧ください。

ラインアップから品名を選択する

file

機構条件と運転条件を入力して、シリーズなどモーターの条件を選択するとWEBサイト上で容量計算ができます。

モーター選定ツール

電動アクチュエータ

  • 中空ロータリーアクチュエータ

    モーターに回転テーブル機構を一体化、インデックス駆動に最適なアクチュエータです。

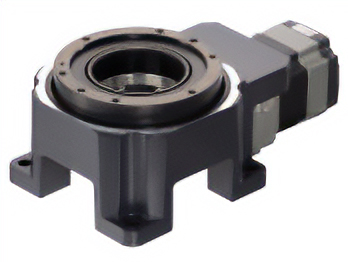

    DGⅡシリーズ

    アクチュエータ内部は減速機構造のため、高出力駆動が可能です。

    • DGM130R-AZAC
      縦方向
    • DGB130R18-AZACR
      横方向
    取付角寸法
    [mm]    		 出力テーブル支持軸受 中空径
    [mm]    		 減速比 モーター方向 許容トルク
    [N･m]    		 許容モーメント
    [N･m]    		 許容アキシアル荷重
    [N]    		 電源入力
    60 深溝玉軸受 φ28 18 縦 0.9 2 100 DC
    85 クロスローラベアリング φ33 12 横 3 10 500 AC/DC
    18 縦/横 4.5
    36 横 9
    130 φ62 18 縦/横 12 50 2000
    36 横 24
    200 φ100 18 縦 50 100 4000 AC

    ラインアップから品名を選択する

    file

    機構条件と運転条件を入力して、シリーズなどモーターの条件を選択するとWEBサイト上で容量計算ができます。

    モーター選定ツール
  • 電動シリンダ

    モーターと直線動作機構を一体化した、ワークの押し引き用途に最適なアクチュエータです。

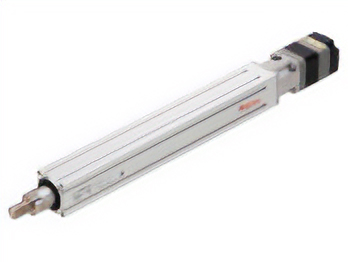

    EACシリーズ

    電動シリンダです。シリンダ部はストレートタイプと折返しタイプの2種類をご用意しています。

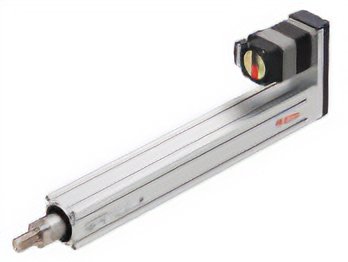

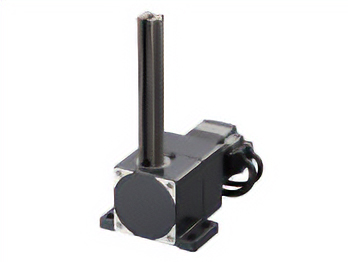

    • EAC4-D25-AZAC
      ストレートタイプ
      標準
    • EAC4R-D25-AZAC
      折り返しタイプ
      標準
    • EAC4W-D25-AZAC
      ストレートタイプ
      （シャフトガイド付）
    • EAC4WR-D25-AZAC
      折り返しタイプ
      （シャフトガイド付）
    タイプ 取付角寸法
    [mm]    		 型番 最大可搬質量
    [kg]    		 推力
    [N]    		 ストローク
    [mm]    		 電源入力
    [V]    		 電磁ブレーキ
    有り 無し
    ストレートタイプ
    標準    		 28×28 EACM2 水平15/垂直5 ～50 50～150
    （50mm単位）    		 DC24 - ○
    42×42 EACM4 水平30/垂直14 ～140 50～300
    （50mm単位）    		 単相100-120
    単相200-240
    三相200-240
    DC24/48    		 ○ ○
    60×60 EACM6 水平60/垂直30 ～400 ○ ○
    ストレートタイプ
    シャフトガイドカバー付    		 28×86 EACM2W 水平15/垂直4.5 ～50 50～150
    （50mm単位）    		 DC24 - ○
    ストレートタイプ
    シャフトガイド付
    シャフトガイドカバー付    		 42×114 EACM4W 水平30/垂直13 ～140 50～300
    （50mm単位）    		 単相100-120
    単相200-240
    三相200-240
    DC24/48    		 ○ ○
    60×156 EACM6W 水平60/垂直28 ～400 ○ ○
    折返しタイプ
    標準    		 42×42 EACM4R 水平30/垂直12.5 ～125 50～300
    （50mm単位）    		 ○ ○
    60×60 EACM6R 水平60/垂直30 ～360 ○ ○
    折返しタイプ
    シャフトガイド付
    シャフトガイドカバー付    		 42×114 EACM4RW 水平30/垂直11.5 ～125 50～300
    （50mm単位）    		 ○ ○
    60×156 EACM6RW 水平60/垂直28 ～360 ○ ○

    ラインアップから品名を選択する

  • 電動スライダ

    モーターと直線動作機構を一体化した、ワークの搬送用途に最適なアクチュエータです。

    電動スライダのシリーズやタイプを比較する

    電動スライダセレクション

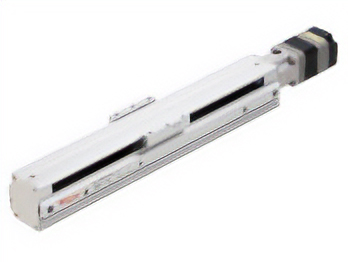

    EZSシリーズ

    ステンレスシートを採用した簡易防塵構造によって異物の侵入を防止し、発塵も抑制します。スライダ部はストレートタイプと折返しタイプの2種類をご用意しています。

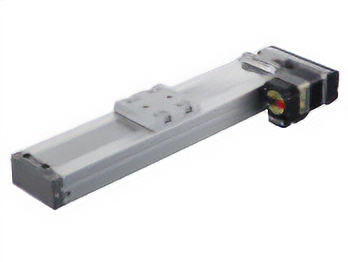

    • EZSM4-D025-AZAC
      ストレートタイプ
    • EZSM4L-D025-AZAC
      折り返しタイプ
    タイプ スライダ幅×高さ
    [mm]    		 型番 最大可搬質量
    [kg]    		 ストローク
    [mm]    		 電源入力
    [V]
    ストレートタイプ
    ストレートタイプ
    折返しタイプ
    折返しタイプ
    		 54×50 EZSM3 水平15/垂直7 50～700（50mm単位） 単相 100-120
    単相/三相 200-240
    DC24/48
    74×50 EZSM4 水平30/垂直14 50～700（50mm単位）
    74×66.5 EZSM6 水平60/垂直30 50～850（50mm単位）

    ラインアップから品名を選択する

    EZSシリーズ クリーンルーム対応

    EZSシリーズの機能・性能はそのままに、ボールねじやガイド、ベアリングに低発塵クリーングリースを採用し、クリーンルーム対応（ISO規格クラス3）を実現した製品です。

    EZSM4CL-D025-AZAC
    タイプ スライダ幅×高さ
    [mm]    		 型番 最大可搬質量
    [kg]    		 ストローク
    [mm]    		 電源入力
    [V]
    ストレートタイプ
    ストレートタイプ
    折返しタイプ
    折返しタイプ
    		 54×50 EZSM3 水平15/垂直7 50～700（50mm単位） 単相 100-120
    単相/三相 200-240
    DC24/48
    74×50 EZSM4 水平30/垂直14 50～700（50mm単位）
    74×66.5 EZSM6 水平60/垂直30 50～850（50mm単位）

    ラインアップから品名を選択する

    EASシリーズ

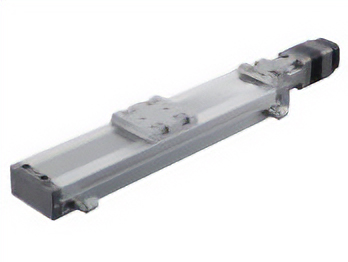

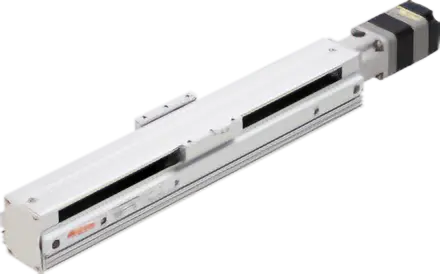

    EZSM4X-D025-AZAC
    ストレートタイプ
    タイプ 幅×高さ
    [mm]    		 型番 最大可搬質量
    [kg]    		 ストローク
    [mm]    		 電源入力
    [V]    		 電磁ブレーキ
    有り 無し
    ストレートタイプ
    ストレートタイプ
    		 40×38 EASM2 水平15/垂直5 50～300
    （50mm単位）    		 DC24 - ○
    58.4×60 EASM4 水平30/垂直14 50～500
    （50mm単位）    		 単相100-120
    単相200-240
    三相200-240
    DC24/48    		 ○ ○

    ラインアップから品名を選択する

    EZSHシリーズ

    THK製スライダで、高速・高精度・ロングストロークの位置決めを実現しています。

    EZSHM6H020AZAC
    スライダ幅×高さ
    [mm]    		 型番 最大可搬質量
    [kg]    		 ストローク
    [mm]    		 電源入力
    [V]    		 接続ケーブルセット
    可動接続ケーブルセット
    EZSHシリーズ 66.4×64 EZSHM6 水平25/垂直12.5 200 ～ 1300 単相 100-120
    単相/三相 200-240    		 1m ～ 20m
    片軸シャフト用
    電磁ブレーキ付用

    ラインアップから品名を選択する

  • ラック・ピニオン

    モーターと直線動作機構を一体化した、ワークの押し引き用途に最適なアクチュエータです。

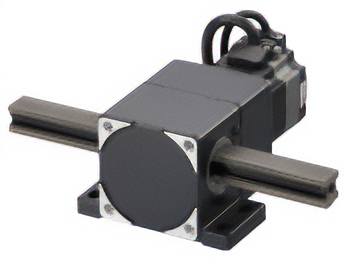

    Lシリーズ

    平行・垂直の2タイプをご用意した、取付自由度の高い製品です。高精度位置決めに加え、最大100kgまでの高荷重の搬送がおこなえます。

    • LM4B40AZAC-1
      平行（Bタイプ）
    • LM4F40AZAC-1
      垂直（Fタイプ）
    ラック移動方向 取付角寸法
    ［mm］    		 タイプ 電源入力 可搬質量
    ［kg］    		 使用速度範囲
    ［mm/s］    		 ストローク
    ［mm］    		 モーター 電磁ブレーキ
    水平
    水平(Bタイプ)
    垂直
    垂直(Fタイプ)
    		 60 高速 AC 7 0 ～ 500 100 ～ 800 AZM66 なし／付
    10 0 ～ 250
    DC 5 0 ～ 200 100 ～ 500
    10 0 ～ 100
    高可搬質量 AC 30 0 ～ 90 100 ～ 800
    DC 0 ～ 50 100 ～ 500
    80 高速 AC 7 0 ～ 500 100 ～ 1000
    20 0 ～ 250
    DC 7 0 ～ 150
    20 0 ～ 60
    高可搬質量 AC 70 0 ～ 40
    100 0 ～ 20
    DC 50 0 ～ 20
    100 0 ～ 10

    ラインアップから品名を選択する

関連製品

データ設定パネル

AZシリーズを簡単に設定、操作できるタッチパネルです。運転画面、モニタ画面、パラメータ画面があらかじめ構築されているため、AZシリーズに接続するだけで、すぐにモーターを動かすことができます。

詳細はこちら（オリムベクスタWEBショップへリンクします）

データ設定パネル

サーボモーター AZXシリーズ

バッテリレスアブソリュートセンサを搭載したサーボモーターです。
高速域で高トルクを発揮するため、移動量が多い位置決め用途に適しています。
基本的な操作方法はAZシリーズと同じため、装置内での併用が容易です。

詳細はこちら

AZX

ドライバ

対応インターフェース ドライバ種類
単軸ドライバ
AZD-KEP
miniドライバ
AZD-K2RD

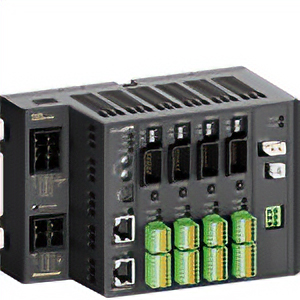

多軸ドライバ
AZD4A-KED
EtherCAT ●
EtherCAT対応		 ●
EtherCAT対応		 ●
EtherCAT対応
EtherNet/IP ●
EtherNet/IP対応		 ●
EtherNet/IP対応		 －
PROFINET ●
PROFINET対応		 ●
PROFINET対応		 －
Modbus（TCP、UDP） － ●
Ethernetタイプ		 －
MECHATROLINK 「AC電源入力」のラインアップをご覧ください。 ●
RS-485通信タイプ ※		 ●
MECHATROLINK-Ⅲ対応
SSCNETⅢ/H 「AC電源入力」のラインアップをご覧ください。 － ●
SSCNETⅢ/H対応
CC-Link ●
位置決め機能内蔵タイプ ※		 ●
RS-485通信タイプ ※		 －
Modbus（RTU） ●
位置決め機能内蔵タイプ		 ●
RS-485通信タイプ		 －
I/O ●
位置決め機能内蔵タイプ		 － －
パルス列 ●
RS-485通信付きパルス列入力タイプ
パルス列入力タイプ		 ●
RS-485通信付きパルス列入力タイプ		 －
  • ※ EtherCAT®はBeckhoff Automation GmbH（ドイツ）よりライセンスを受けた特許取得済み技術であり、登録商標です。
  • ※ EtherNet/IP™はODVAの商標です。
  • ※ PROFINETは、PROFIBUS Nutzerorganisation e.V.（PNO）の商標または登録商標です。
  • ※ Modbusは、Schneider Automation Inc. の登録商標です。
  • ※ Ethernetは、富士フィルムビジネスイノベーション株式会社の登録商標です。
  • ※ MECHATROLINKはMECHATROLINK協会の登録商標です。
  • ※ SSCNETⅢ/Hは三菱電機株式会社の登録商標です。
  • ※ CC-LinkはCC-Link協会の登録商標です。

モーター

ケーブルタイプ

モータータイプ 取付角
[mm]		 励磁最大静止トルク
[N・m]		 バックラッシ
[arcmin]		 分解能
（1000P/R設定時）
[゜/パルス]		 電磁ブレーキ
有り 無し
標準 標準※1
一面フライス／ストレート
／キー付		 20 0.02 ～ 0.036 - 0.36 - ○
28 0.095 ～ 0.19 - ○
42 0.37 ～ 0.77 ○※2 ○
60 1 ～ 2 ○ ○
TSギヤード バックラッシレス TSギヤード※3
（平歯車機構）		 42 0.65 ～ 2.3 15 ～ 45 0.012 ～ 0.1 ○ ○
60 1.8 ～ 6 10 ～ 35 ○ ○
FCギヤード 直交軸FCギヤード※4
（フェースギヤ機構）		 35 0.3 ～ 1.1 25 ～ 40 0.0144 ～ 0.05 - ○
42 0.7 ～ 3 15 ～ 25 0.012 ～ 0.05 ○ ○
60 2.5 ～ 10.5 10 ～ 15 ○ ○
PSギヤード PSギヤード
（遊星歯車機構）		 28 0.3 ～ 0.5 35 0.036 ～ 0.05 - ○
42 1 ～ 3 15 0.0072 ～ 0.072 ○ ○
60 3.5 ～ 8 7 ～ 9 ○ ○
HPGギヤード ノンバックラッシ HPGギヤード
シャフト出力／フランジ出力
（ハーモニックプラネタリ®）		 40 1.5 ～ 2.5 3 0.04 ～ 0.072 ○ ○
60 5.9 ～ 9 ○ ○
ハーモニックギヤード ハーモニックギヤード
（ハーモニックドライブ®）		 30 1.8 ～ 2.4 0 0.0036 ～ 0.0072 - ○
42 3.5 ～ 5 ○ ○
60 7 ～ 10 ○ ○
  • ハーモニックプラネタリ®、ハーモニックドライブ®は、株式会社ハーモニック・ドライブ・システムズの登録商標または商標です。
※1
シャフト形状は、一面フライス／ストレート／キー付からお選びいただけます。（キー付 ： 取付角寸法42mmは、AZM48のみ）
※2
AZM46のみ
※3
ケーブル引き出し方向は、出力軸に対して4方向（下／上／右／左）からお選びいただけます。
※4
直交軸FCギヤードタイプの詳細はこちらをご覧ください。

ラインアップから品名を選択する

コネクタタイプ（IP66）

モータータイプ 取付角
[mm]		 励磁最大静止トルク
[N・m]		 バックラッシ
[arcmin]		 分解能
（1000P/R設定時）
[゜/パルス]		 電磁ブレーキ
有り 無し
標準 標準
一面フライス／ストレート／キー付		 42 0.3 ～ 0.77 - 0.36 ○ ○
60 1 ～ 2 ○ ○
TSギヤード バックラッシレス NEW
TSギヤード※1
（平歯車機構） 		42 0.65 ～ 2.3 15 ～ 45 0.012 ～ 0.1 ○ ○
60 1.8 ～ 6 10 ～ 35 ○ ○
FCギヤード NEW
直交軸FCギヤード※2
（フェースギヤ機構） 		42 0.7 ～ 3 15 ～ 25 0.012 ～ 0.05 ○ ○
60 2.5 ～ 10.5 10 ～ 15 ○ ○
PSギヤード NEW
PSギヤード
（遊星歯車機構） 		42 1 ～ 3 15 0.0072 ～ 0.072 ○ ○
60 3.5 ～ 8 7 ～ 9 ○ ○
ハーモニックギヤード ノンバックラッシ NEW
ハーモニックギヤード
（ハーモニックドライブ®） 		42 3.5 ～ 5 0 0.0036 ～ 0.0072 ○ ○
60 7 ～ 10 ○ ○
  • ハーモニックドライブ®は、株式会社ハーモニック・ドライブ・システムズの登録商標または商標です。
※1
コネクタ方向は、出力軸に対して4方向（下／上／右／左）からお選びいただけます。
※2
直交軸FCギヤードタイプの詳細はこちらをご覧ください。

ラインアップから品名を選択する

file

機構条件と運転条件を入力して、シリーズなどモーターの条件を選択するとWEBサイト上で容量計算ができます。

モーター選定ツール

電動アクチュエータ

  • 中空ロータリーアクチュエータ

    モーターに回転テーブル機構を一体化、インデックス駆動に最適なアクチュエータです。

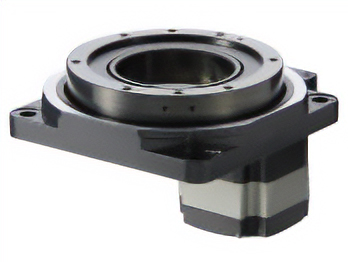

    DGⅡシリーズ

    アクチュエータ内部は減速機構造のため、高出力駆動が可能です。

    • DGM130R-AZAC
      縦方向
    • DGB130R18-AZACR
      横方向
    取付角寸法
    [mm]    		 出力テーブル支持軸受 中空径
    [mm]    		 減速比 モーター方向 許容トルク
    [N･m]    		 許容モーメント
    [N･m]    		 許容アキシアル荷重
    [N]    		 電源入力
    60 深溝玉軸受 φ28 18 縦 0.9 2 100 DC
    85 クロスローラベアリング φ33 12 横 3 10 500 AC/DC
    18 縦/横 4.5
    36 横 9
    130 φ62 18 縦/横 12 50 2000
    36 横 24
    200 φ100 18 縦 50 100 4000 AC

    ラインアップから品名を選択する

    file

    機構条件と運転条件を入力して、シリーズなどモーターの条件を選択するとWEBサイト上で容量計算ができます。

    モーター選定ツール
  • コンパクト電動シリンダ／電動シリンダ

    モーターと直線動作機構を一体化した、ワークの押し引き用途に最適なアクチュエータです。

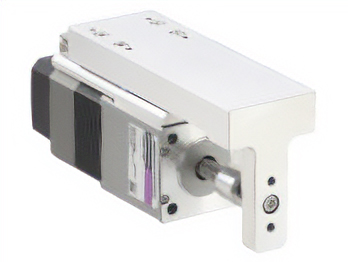

    DRシリーズ

    αSTEPとボールねじを一体化した、取付角寸法20mm、28mmのコンパクト電動シリンダです。

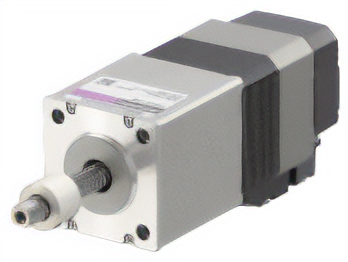

    • DR28T25B03-AZAK[]
      テーブルタイプ
    • DR28R25B03-AZAK[]
      ロッドタイプ
    タイプ 取付角寸法 ストローク ボールねじ ケーブル
    引き出し方向    		 取付
    プレート
    種類 リード
    テーブルタイプ
    テーブルタイプ
    		20mm 25mm 精密・カバーなし
    /
    精密・カバー付    		 1mm 下/右/左 なし/
    フランジ付/
    フート付
    28mm 30mm 転造・カバーなし
    /
    転造・カバー付    		 1mm
    精密・カバーなし
    /
    精密・カバー付    		 1mm
    /
    2.5mm
    ロッドタイプ
    ロッドタイプ
    		20mm 25mm 精密・カバーなし
    /
    精密・カバー付    		 1mm 上/下/
    右/左    		 なし
    28mm 30mm 転造・カバーなし
    /
    転造・カバー付    		 1mm なし /
    フート付
    精密・カバーなし
    /
    精密・カバー付    		 1mm
    /
    2.5mm

    ラインアップから品名を選択する

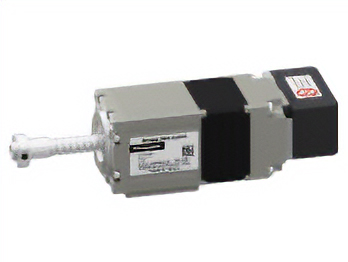

    DRS2シリーズ

    αSTEPとボールねじを一体化した、取付角寸法42mm、60mmのコンパクト電動シリンダです。

    • DRSM42LG-04A2AZAK
      ガイド付
    • DRSM42-04A8AZAK
      ガイドなし
    タイプ 取付角寸法
    [mm]    		 ストローク
    [mm]    		 ねじ 電源電圧
    [V]    		 ドライバ種類 接続ケーブルセット
    ガイド付 42 40 転造・精密 DC24/48 位置決め機能内蔵
    RS-485通信付きパルス列入力
    パルス列入力
    EtherNet/IP対応
    EtherCAT対応    		 0.5m ～ 20m
    電磁ブレーキなし
    電磁ブレーキ付
    ガイドなし 42 40 転造・精密
    60 50 転造

    ラインアップから品名を選択する

    EACシリーズ

    電動シリンダです。シリンダ部はストレートタイプと折返しタイプの2種類をご用意しています。

    • EAC4-D25-AZAC
      ストレートタイプ
      標準
    • EAC4R-D25-AZAC
      折り返しタイプ
      標準
    • EAC4W-D25-AZAC
      ストレートタイプ
      （シャフトガイド付）
    • EAC4WR-D25-AZAC
      折り返しタイプ
      （シャフトガイド付）
    タイプ 取付角寸法
    [mm]    		 型番 最大可搬質量
    [kg]    		 推力
    [N]    		 ストローク
    [mm]    		 電源入力
    [V]    		 電磁ブレーキ
    有り 無し
    ストレートタイプ
    標準    		 28×28 EACM2 水平15/垂直5 ～50 50～150
    （50mm単位）    		 DC24 - ○
    42×42 EACM4 水平30/垂直14 ～140 50～300
    （50mm単位）    		 単相100-120
    単相200-240
    三相200-240
    DC24/48    		 ○ ○
    60×60 EACM6 水平60/垂直30 ～400 ○ ○
    ストレートタイプ
    シャフトガイドカバー付    		 28×86 EACM2W 水平15/垂直4.5 ～50 50～150
    （50mm単位）    		 DC24 - ○
    ストレートタイプ
    シャフトガイド付
    シャフトガイドカバー付    		 42×114 EACM4W 水平30/垂直13 ～140 50～300
    （50mm単位）    		 単相100-120
    単相200-240
    三相200-240
    DC24/48    		 ○ ○
    60×156 EACM6W 水平60/垂直28 ～400 ○ ○
    折返しタイプ
    標準    		 42×42 EACM4R 水平30/垂直12.5 ～125 50～300
    （50mm単位）    		 ○ ○
    60×60 EACM6R 水平60/垂直30 ～360 ○ ○
    折返しタイプ
    シャフトガイド付
    シャフトガイドカバー付    		 42×114 EACM4RW 水平30/垂直11.5 ～125 50～300
    （50mm単位）    		 ○ ○
    60×156 EACM6RW 水平60/垂直28 ～360 ○ ○

    ラインアップから品名を選択する

  • 電動スライダ

    モーターと直線動作機構を一体化した、ワークの搬送用途に最適なアクチュエータです。

    電動スライダのシリーズやタイプを比較する

    電動スライダセレクション

    EZSシリーズ

    ステンレスシートを採用した簡易防塵構造によって異物の侵入を防止し、発塵も抑制します。スライダ部はストレートタイプと折返しタイプの2種類をご用意しています。

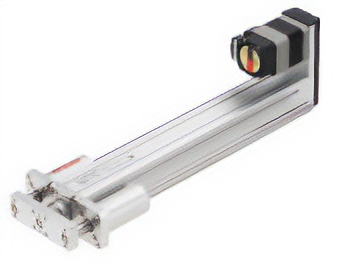

    • EZSM4-D025-AZAC
      ストレートタイプ
    • EZSM4L-D025-AZAC
      折り返しタイプ
    タイプ スライダ幅×高さ
    [mm]    		 型番 最大可搬質量
    [kg]    		 ストローク
    [mm]    		 電源入力
    [V]
    ストレートタイプ
    ストレートタイプ
    折返しタイプ
    折返しタイプ
    		 54×50 EZSM3 水平15/垂直7 50～700（50mm単位） 単相 100-120
    単相/三相 200-240
    DC24/48
    74×50 EZSM4 水平30/垂直14 50～700（50mm単位）
    74×66.5 EZSM6 水平60/垂直30 50～850（50mm単位）

    ラインアップから品名を選択する

    EZSシリーズ クリーンルーム対応

    EZSシリーズの機能・性能はそのままに、ボールねじやガイド、ベアリングに低発塵クリーングリースを採用し、クリーンルーム対応（ISO規格クラス3）を実現した製品です。

    EZSM4CL-D025-AZAC
    タイプ スライダ幅×高さ
    [mm]    		 型番 最大可搬質量
    [kg]    		 ストローク
    [mm]    		 電源入力
    [V]
    ストレートタイプ
    ストレートタイプ
    折返しタイプ
    折返しタイプ
    		 54×50 EZSM3 水平15/垂直7 50～700（50mm単位） 単相 100-120
    単相/三相 200-240
    DC24/48
    74×50 EZSM4 水平30/垂直14 50～700（50mm単位）
    74×66.5 EZSM6 水平60/垂直30 50～850（50mm単位）

    ラインアップから品名を選択する

    EASシリーズ

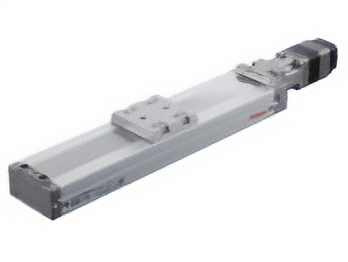

    EZSM4X-D025-AZAC
    ストレートタイプ
    タイプ 幅×高さ
    [mm]    		 型番 最大可搬質量
    [kg]    		 ストローク
    [mm]    		 電源入力
    [V]    		 電磁ブレーキ
    有り 無し
    ストレートタイプ
    ストレートタイプ
    		 40×38 EASM2 水平15/垂直5 50～300
    （50mm単位）    		 DC24 - ○
    58.4×60 EASM4 水平30/垂直14 50～500
    （50mm単位）    		 単相100-120
    単相200-240
    三相200-240
    DC24/48    		 ○ ○

    ラインアップから品名を選択する

    EZSHシリーズ

    THK製スライダで、高速・高精度・ロングストロークの位置決めを実現しています。

    EZSHM6H020AZAC
    スライダ幅×高さ
    [mm]    		 型番 最大可搬質量
    [kg]    		 ストローク
    [mm]    		 電源入力
    [V]    		 接続ケーブルセット
    可動接続ケーブルセット
    EZSHシリーズ 66.4×64 EZSHM6 水平25/垂直12.5 200 ～ 1300 単相 100-120
    単相/三相 200-240    		 1m ～ 20m
    片軸シャフト用
    電磁ブレーキ付用

    ラインアップから品名を選択する

  • ラック・ピニオン

    モーターと直線動作機構を一体化した、ワークの押し引き用途に最適なアクチュエータです。

    Lシリーズ

    平行・垂直の2タイプをご用意した、取付自由度の高い製品です。高精度位置決めに加え、最大100kgまでの高荷重の搬送がおこなえます。

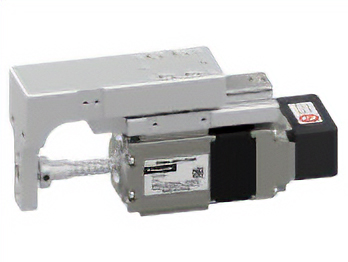

    • LM4B40AZAC-1
      平行（Bタイプ）
    • LM4F40AZAC-1
      垂直（Fタイプ）
    ラック移動方向 取付角寸法
    ［mm］    		 タイプ 電源入力 可搬質量
    ［kg］    		 使用速度範囲
    ［mm/s］    		 ストローク
    ［mm］    		 モーター 電磁ブレーキ
    水平
    水平(Bタイプ)
    垂直
    垂直(Fタイプ)
    		 60 高速 AC 7 0 ～ 500 100 ～ 800 AZM66 なし／付
    10 0 ～ 250
    DC 5 0 ～ 200 100 ～ 500
    10 0 ～ 100
    高可搬質量 AC 30 0 ～ 90 100 ～ 800
    DC 0 ～ 50 100 ～ 500
    80 高速 AC 7 0 ～ 500 100 ～ 1000
    20 0 ～ 250
    DC 7 0 ～ 150
    20 0 ～ 60
    高可搬質量 AC 70 0 ～ 40
    100 0 ～ 20
    DC 50 0 ～ 20
    100 0 ～ 10

    ラインアップから品名を選択する

  • 電動グリッパ

    つかむ物に合わせて把持力、把持時間、速度を自在に設定できる電動グリッパです。

    EHシリーズ

    人の指先のようなデリケートな「つかみ」を実現し、自動化・省人化をお手伝いします。

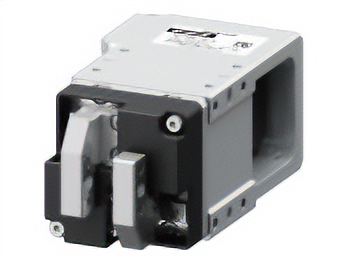

    • EH3-AZAKH
      EH3

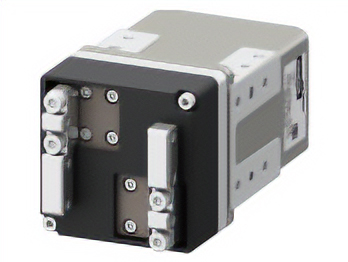

    • EH4-AZAKH
      EH4
    360°PHOTO PHOTO対応

    実物を手に取っているかのように、360°すべての角度から製品写真をご覧いただける機能です。
    （ご利用の環境によっては、読み込みに時間がかかる可能性があります。ご了承ください。）

    最大把持力 ストローク
    （両側）    		 最小移動量
    （両側）    		 サイズ 質量
    EH3-AZAKH
    EH3-AZAKH
    		7N 0 ～ 15mm 0.02mm W42.5mm × D80.5mm × H36mm 200g
    EH4-AZAKH
    EH4-AZAKH
    		25N 0 ～ 25mm W48.5mm × D91mm × H46mm 380g

    ラインアップから品名を選択する

関連製品

データ設定パネル

AZシリーズを簡単に設定、操作できるタッチパネルです。運転画面、モニタ画面、パラメータ画面があらかじめ構築されているため、AZシリーズに接続するだけで、すぐにモーターを動かすことができます。

詳細はこちら（オリムベクスタWEBショップへリンクします）

データ設定パネル
