製品の使い方で考える

高トルクのステッピングモーターによる消費電力の削減

高トルクを実現したモーターを効果的に使うことも消費電力の低減につながります。ステッピングモーターPKPシリーズは磁気設計および構造設計の見直しにより、 同じサイズの従来品と比べ、大幅なトルクアップを実現しました。 また高電流タイプのモーターを使用することで、高速域でもトルクアップが可能です。PKPシリーズの性能を最大限引き出せるドライバもご用意しています。

PKPシリーズ　高トルク化設計について

PKPシリーズ採用の効果

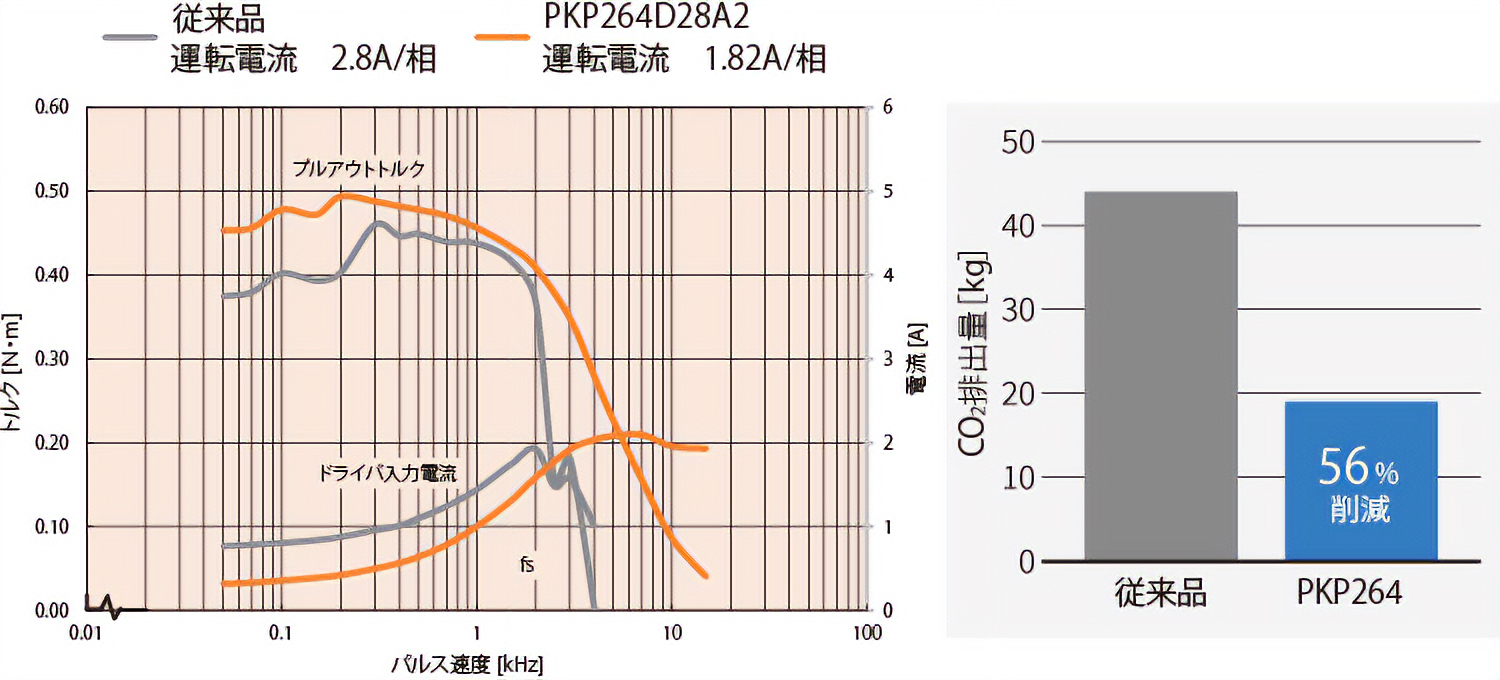

速度 - トルク特性とCO₂排出量の比較

PKPシリーズの高トルクを活かし、従来品と同等のトルクになるように運転電流値をあわせることでCO₂排出量の削減ができます。

• PK264D28AとPKP264D28A2の比較の場合

回転速度	0.1kHz（30r/min）
負荷トルク	無負荷
稼働時間	24時間・365日
運転状況	運転50%、待機50%
電源電圧	DC24V
CO2係数	0.453kg-CO2/kWh

CO₂排出量

最大56％削減

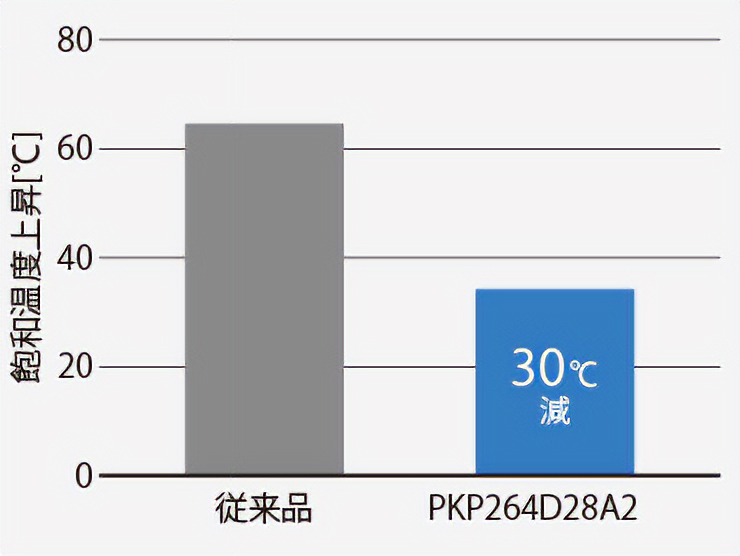

モーター温度上昇の比較

PKPシリーズの運転電流値を小さくすることでモーターの温度上昇を同時に抑えることができます。モーターの長寿命化につながります。

	飽和温度上昇値 [℃]
従来品	64.6
PKP264D28A2	34.2

温度上昇

30℃減

対応製品

ステッピングモーター　PKPシリーズ詳細へ

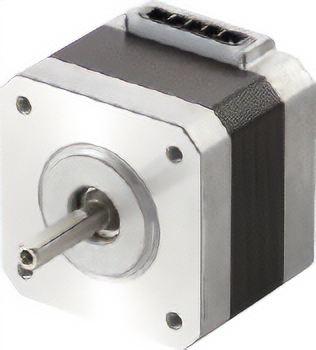

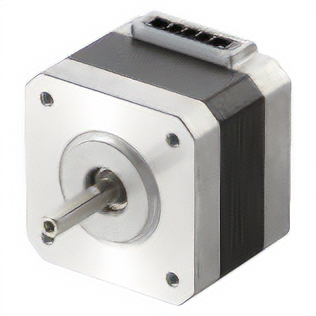

ステッピングモーター　PKPシリーズ

基本ステップ角度1.8°（1回転200分割）の高トルク・低振動の2相ステッピングモーターです。お客様の設計仕様に最適なモーターを選択できるように、豊富なラインアップをご用意しています。（駆動するためのドライバが別途必要です。）

ステッピングモーター用ドライバ CVDシリーズ詳細へ

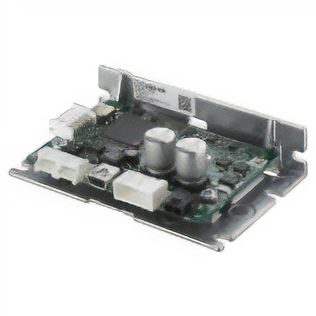

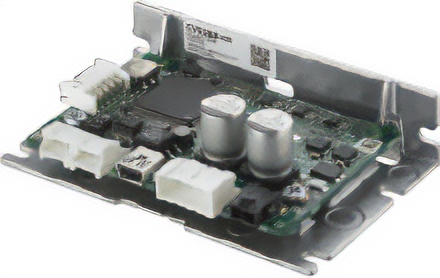

ステッピングモーター用ドライバ
CVDシリーズ

2相ステッピングモーター、5相ステッピングモーター駆動用DC電源入力のドライバです。低振動設計のドライバにマイクロステップ機能を搭載し、より一層の低振動駆動を実現しました。取付方やケーブルの引き出し方向により選べる、3種類のドライバをご用意しています。
