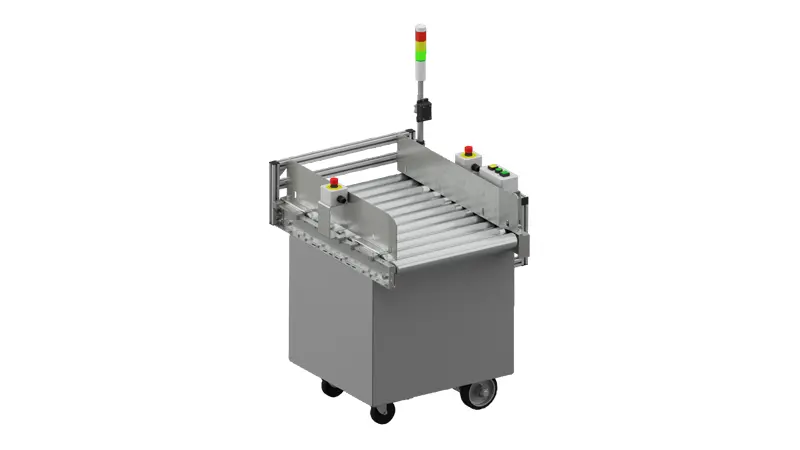

ロボットから選ぶ-搬送台車の駆動輪
BLVシリーズ Rタイプで搬送台車を設計する際に最適な製品をご案内します。

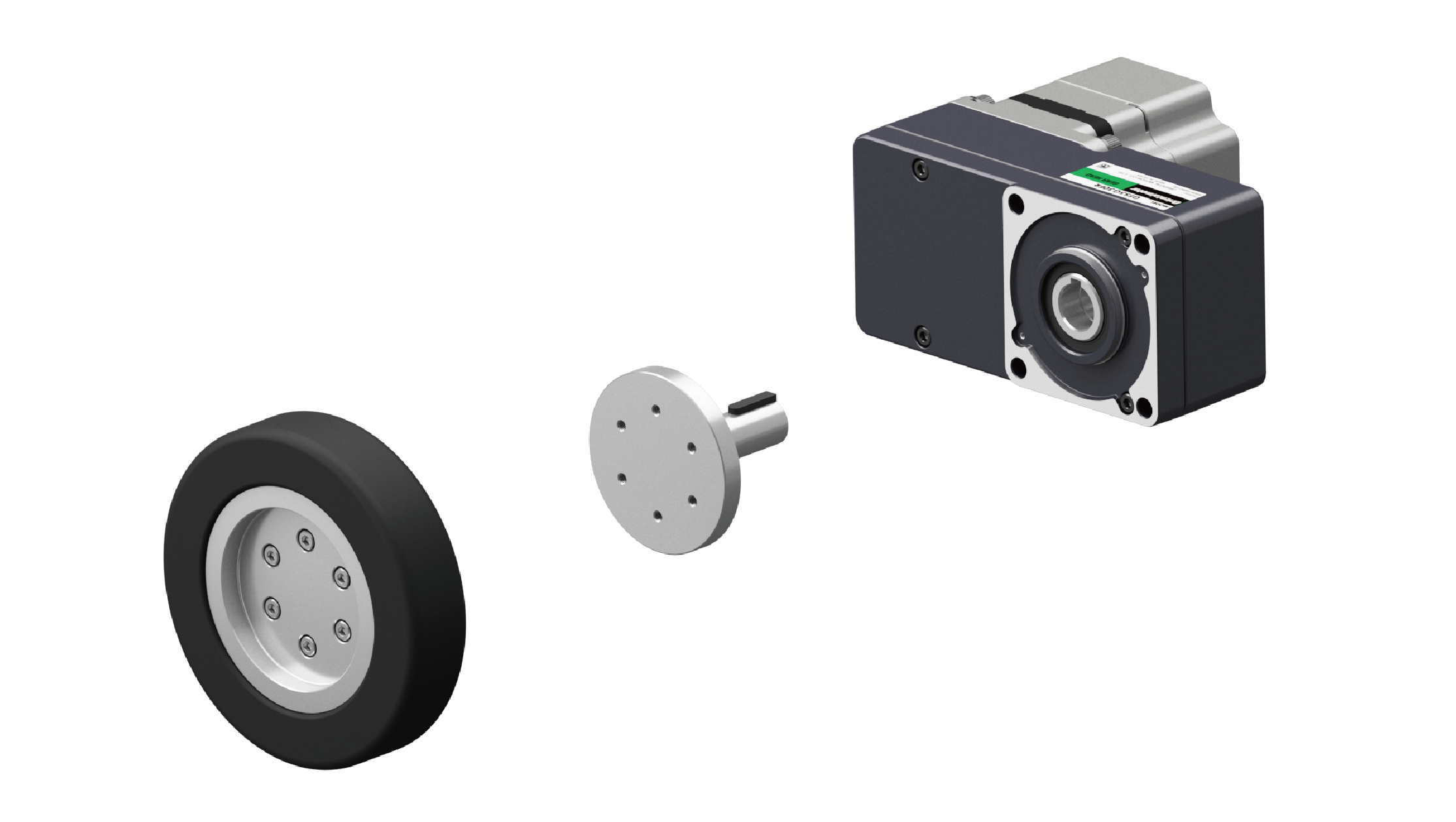

取付例：中空軸フラットギヤヘッド
運転条件
以下の運転条件でギヤヘッド／モーターを選びます。
| 摩擦係数 | ゴム密度 | 台車効率 | 外力 | 路面 | 加速時間 | 慣性モーメント | 安全率 |
|---|---|---|---|---|---|---|---|
|
0.1
（路面との摩擦係数） |
1.2 | 0.9 |
0N
（無し） |
平坦、傾斜無し | 2s固定 | 瞬時停止無し |
2以上
（負荷、瞬時最大ともに） |
セレクション結果
BLVシリーズ 詳細はこちら

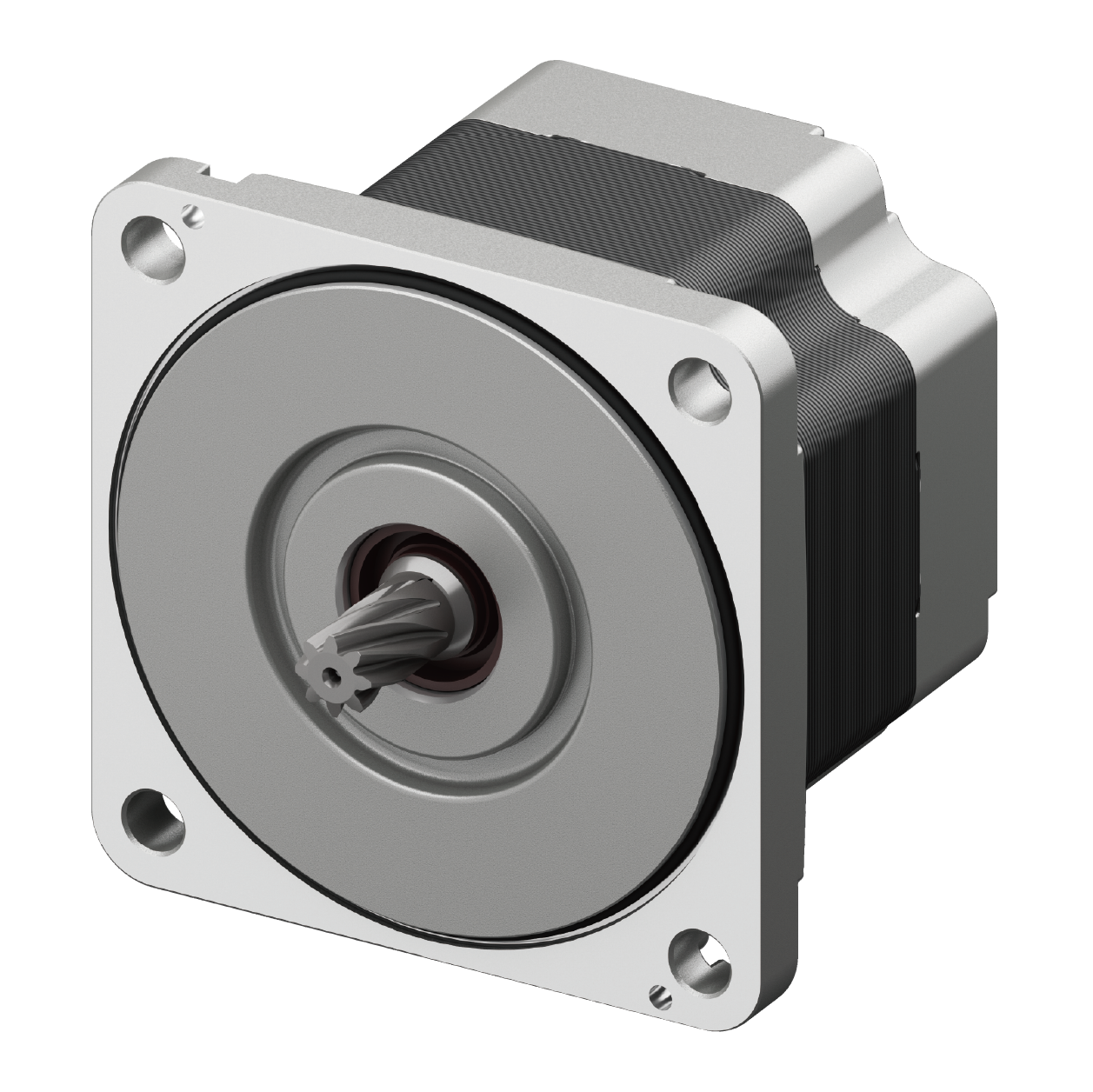

| STEP1 | STEP2 | モーター | ギヤヘッド |

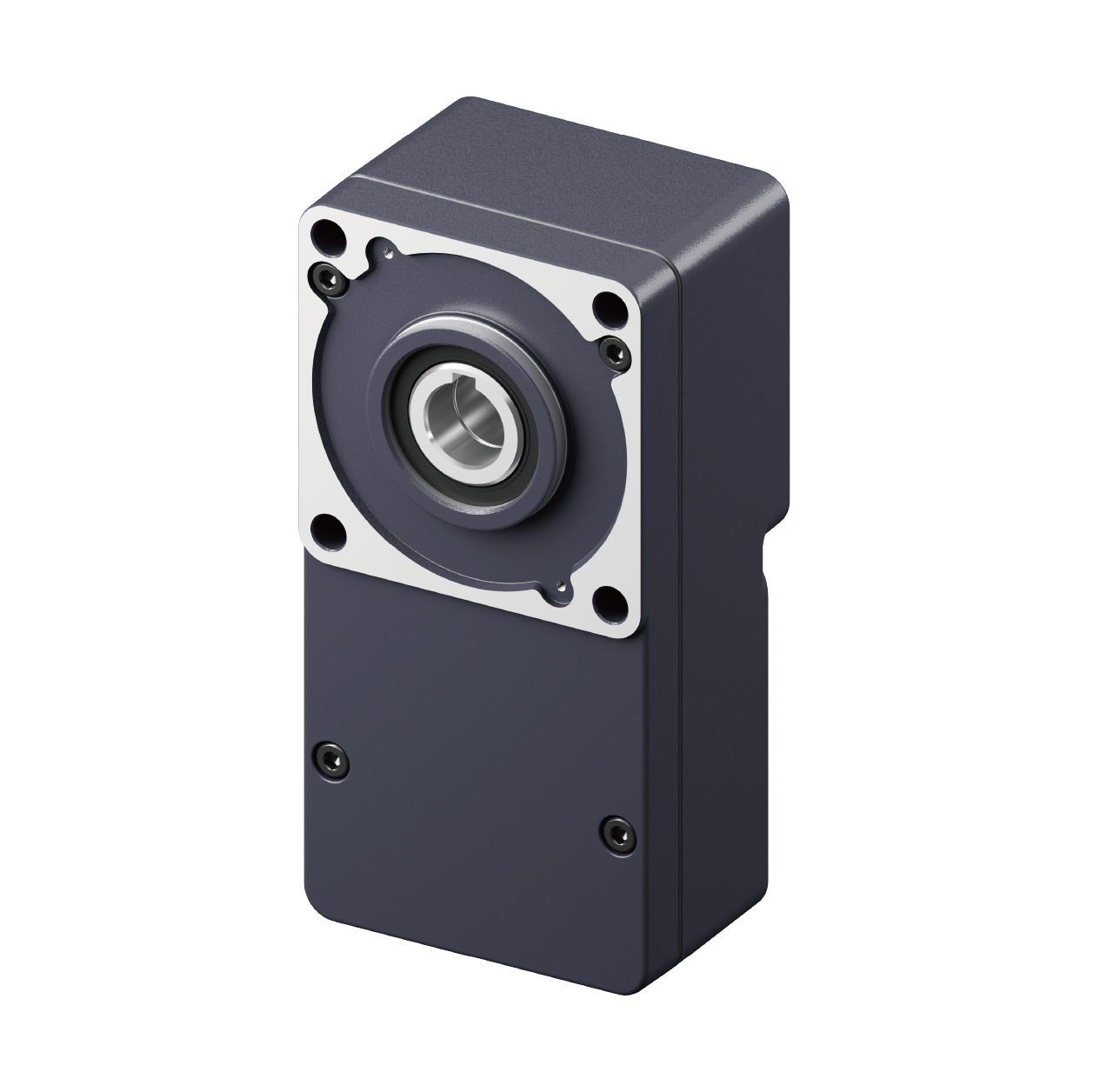

ギヤヘッド
／モーター |
想定する車輪 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
搬送質量を選ぶ
（2軸駆動） |
運転速度を選ぶ | 品名 | 定価 | 出力［W］ | 品名 | 定価 | 減速比 | 質量 | 車輪径Φ | 車幅 |
| 90㎏ | 30m/min |

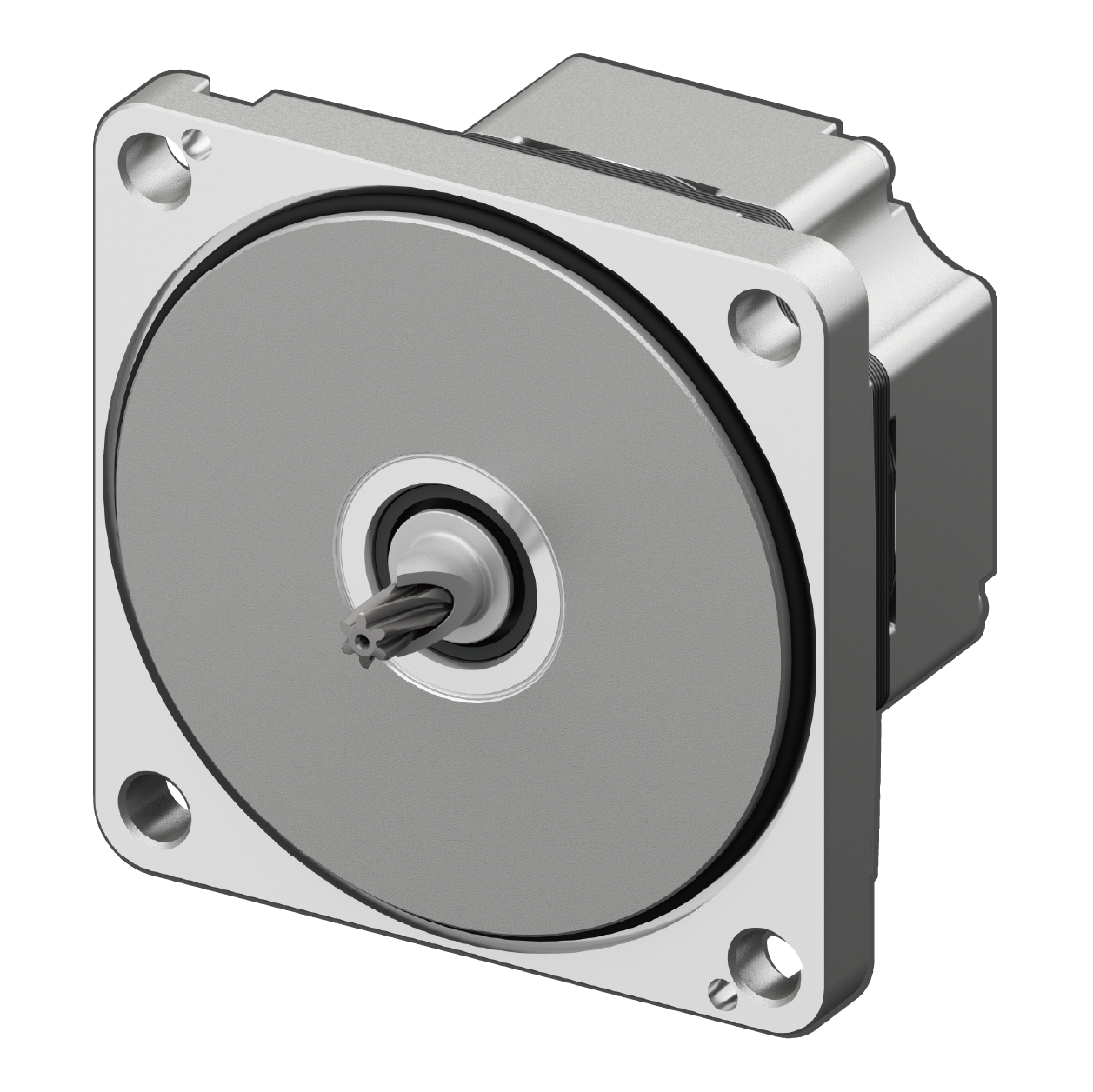

BLMR460SHK-GFV |
23,100円 | 60W |

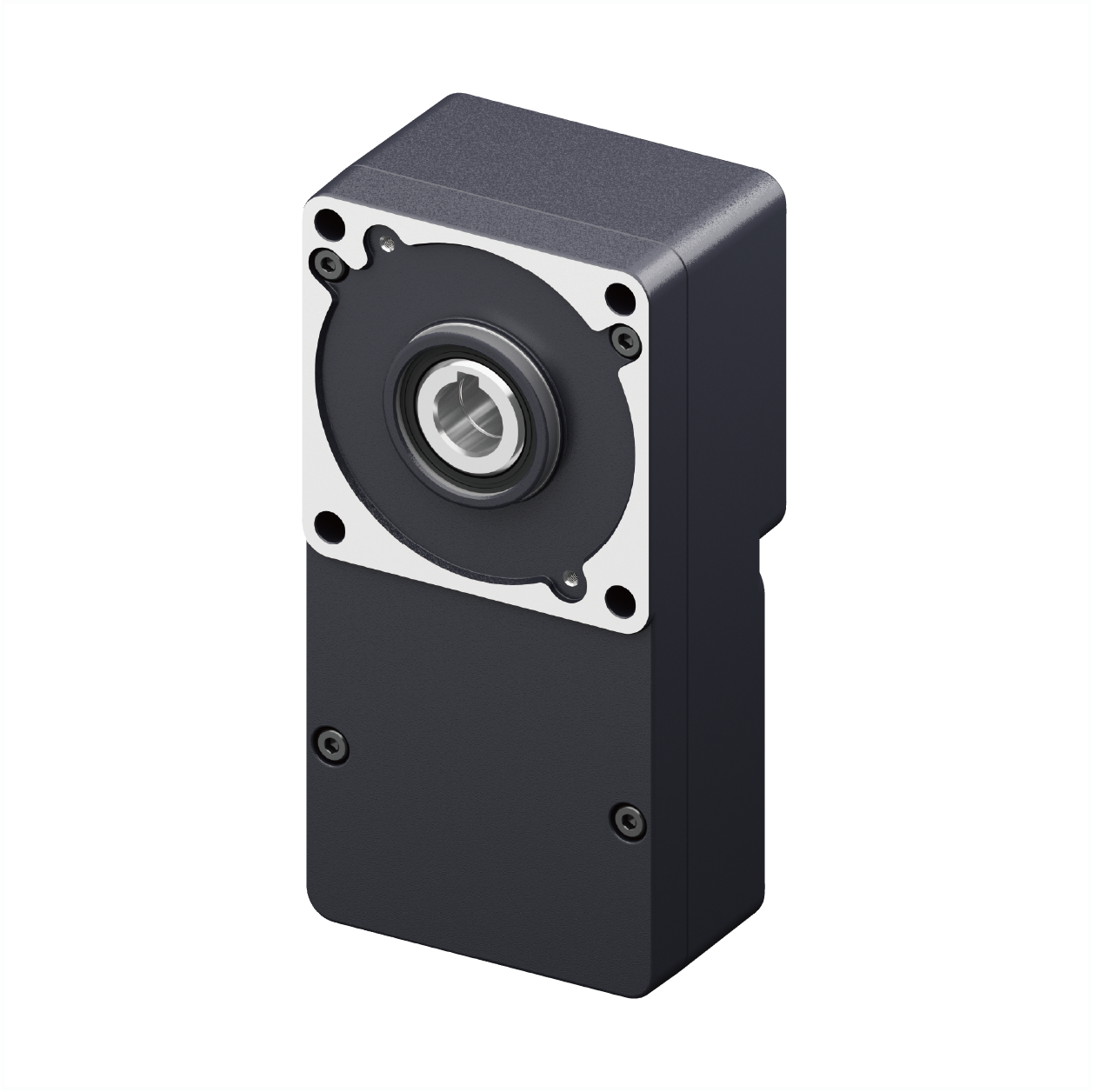

GFS4G30FR |
24,200円 | 30 | 2.1㎏ | 100mm | 32mm～ |
| 114㎏ | 40m/min |

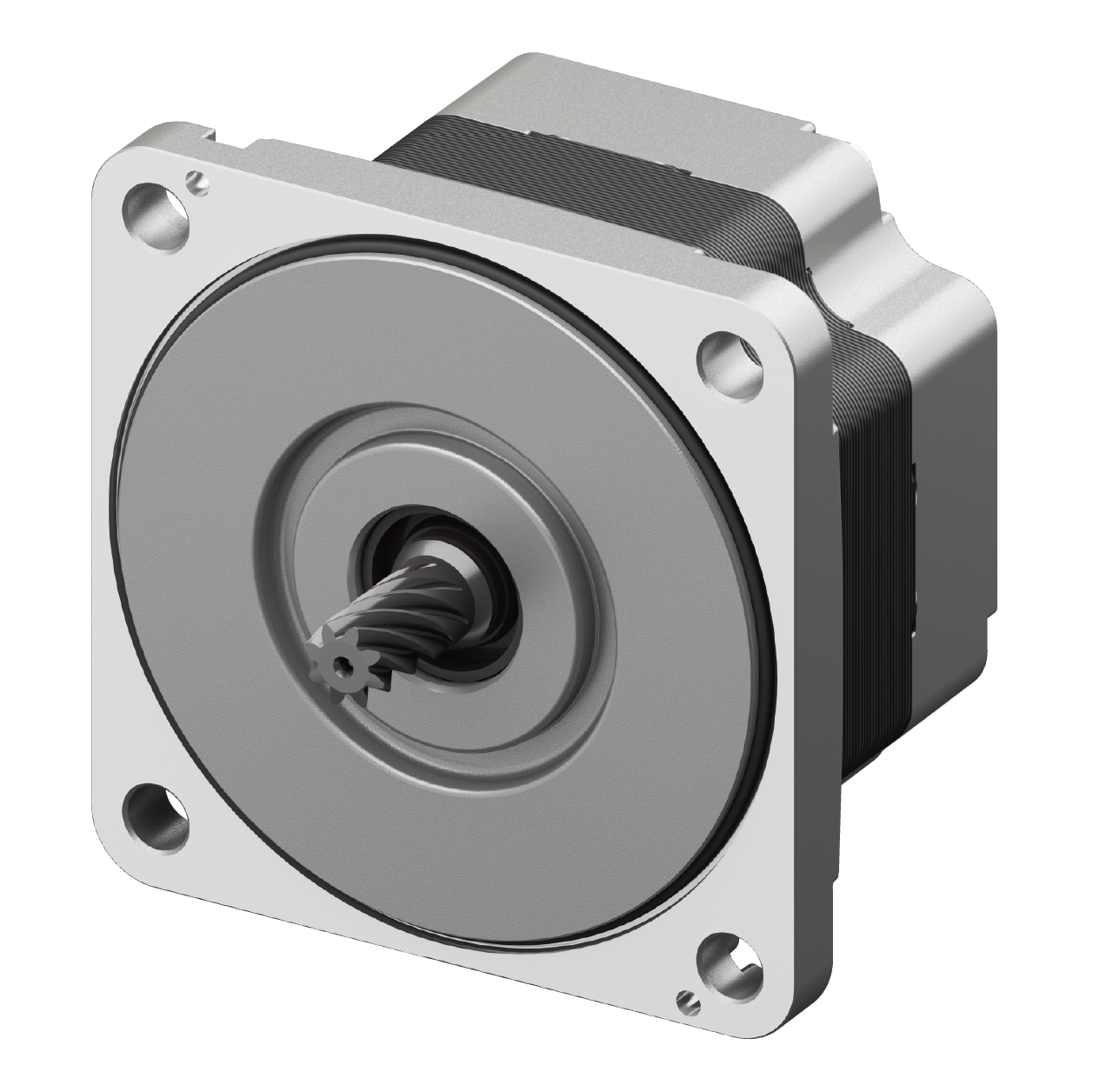

BLMR5100K-GFV-B |
28,100円 | 100W |
GFS5G30FR |
29,100円 | 30 | 3.3㎏ | 130mm | 36mm～ |
| 198㎏ | 46m/min |

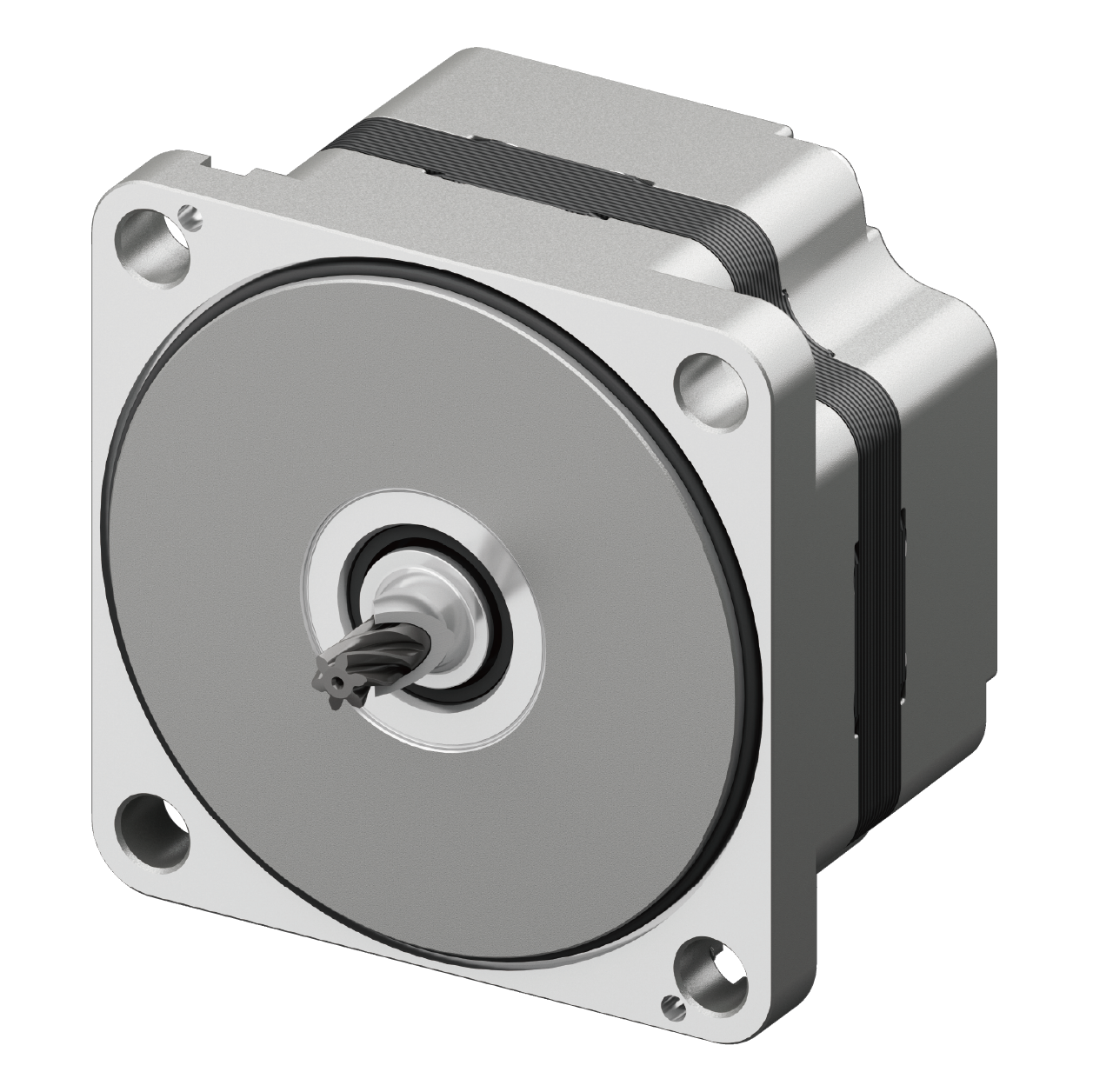

BLMR6200SK-GFV-B |
32,100円 | 200W |

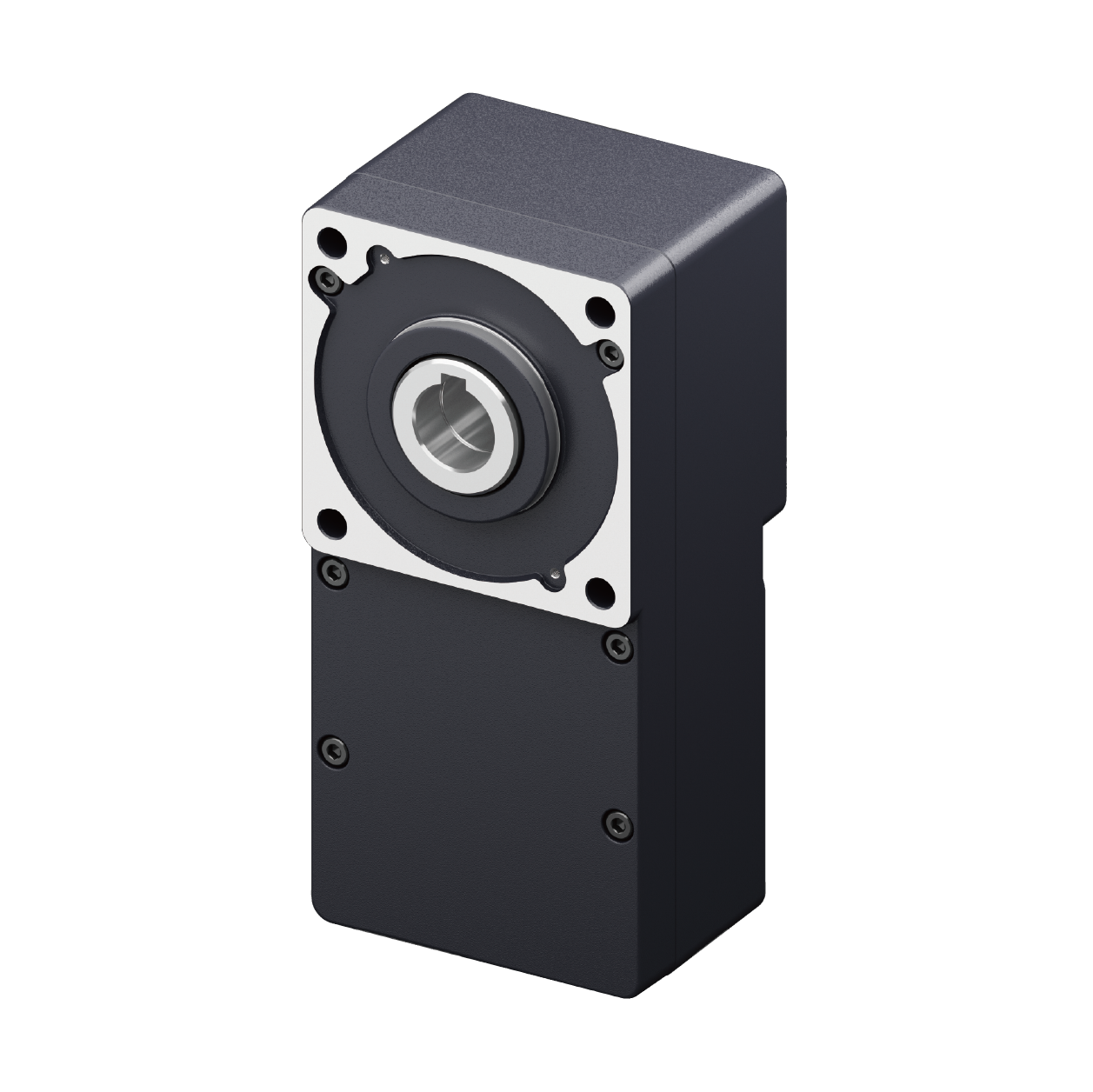

GFS6G30FR |
33,900円 | 30 | 6.5 ㎏ | 150mm | 38mm～ |
| 290㎏ | 56m/min |
BLMR6400SK-GFV-B |
44,200円 | 400W |
GFS6G30FR |
33,900円 | 30 | 6.9㎏ | 180mm | 40mm～ |

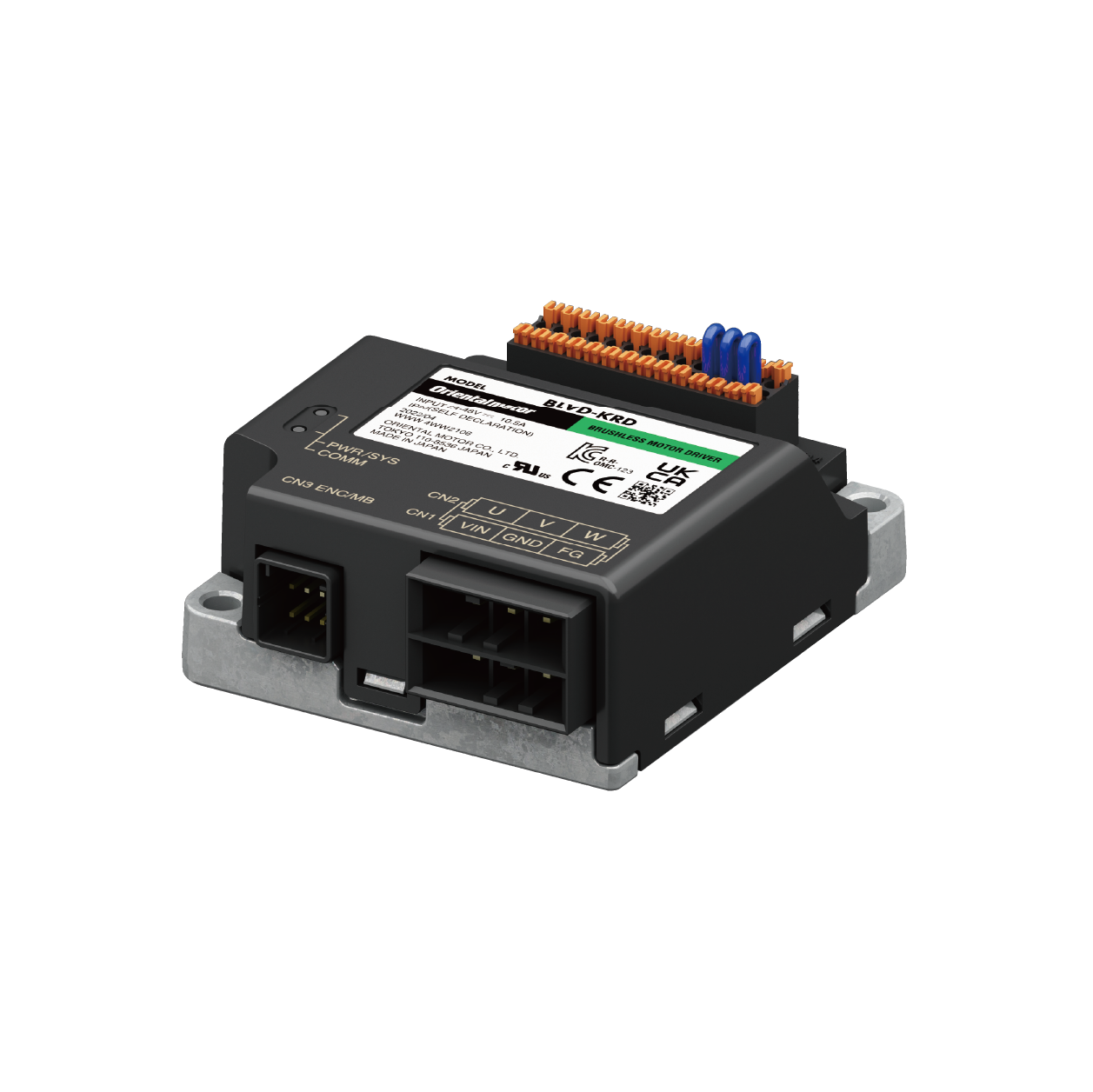

| モーター | ドライバ | ||
|---|---|---|---|
| 出力［W］ | 品名 | 定価 | 質量 |
| 60W |

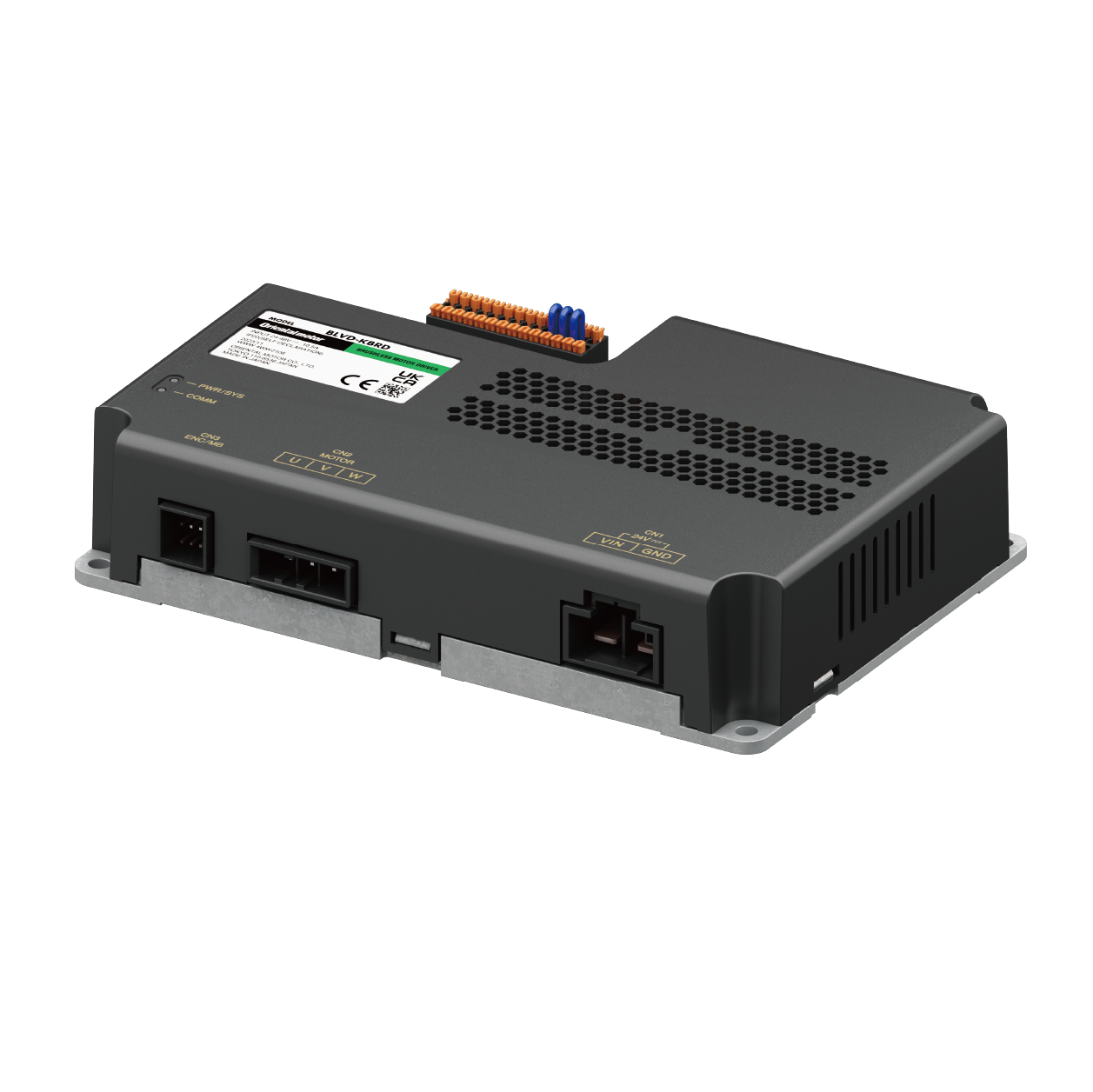

BLVD-KRD |
41,600円 | 0.12㎏ |
| 100W | |||
| 200W | |||
| 400W |
BLVD-KBRD |
63,600円 | 0.46㎏ |

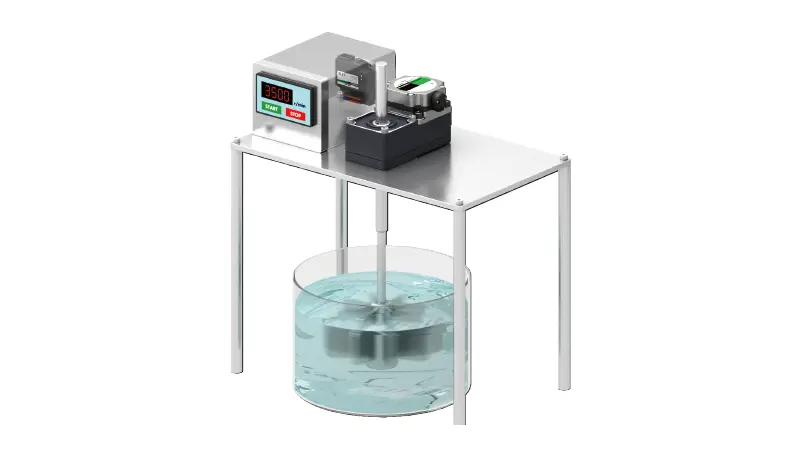

アプリケーション事例
