Q.AZシリーズ多軸ドライバと株式会社キーエンス製PLCを使用しています。　AZD4A-KM3を2台使用した時に、軸構成設定はどのようにしたらよいですか？

A.

品名

オリエンタルモーター株式会社製ドライバ(MECHATROLINK-Ⅲ) ： AZD2A-KM3、AZD2B-KM3、AZD3A-KM3、AZD4A-KM3
株式会社キーエンス製PLC(位置決め・モーションユニット) ： KV-XH04ML、KV-XH16ML

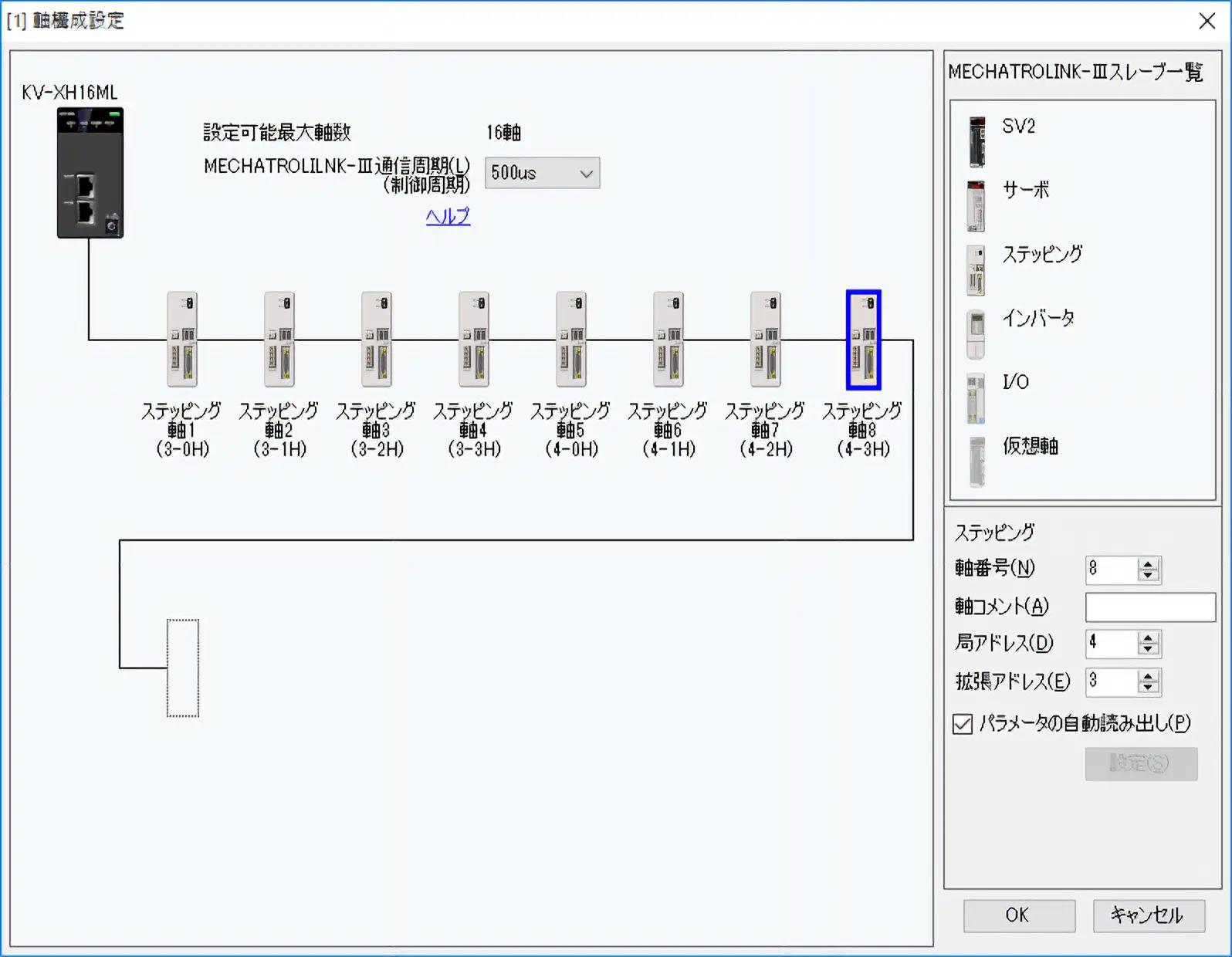

1台目を3局目、2台目を4局目とした場合、株式会社キーエンス製 KV-STUDIOの軸構成設定は以下のようになります。

軸1～4	軸5～8
1台目のAZD4A-KM3のAxis1～4 局アドレス： 3 拡張アドレス： 0～3	2台目のAZD4A-KM3のAxis1～4 局アドレス： 4 拡張アドレス： 0～3

製品カテゴリ： αSTEP 、ネットワーク対応製品・コントローラ
機種・シリーズ： AZシリーズ多軸ドライバ、電動アクチュエータ AZシリーズ搭載多軸ドライバ
内容：使用方法・設定方法
FAQ No.： 542
