電子ギヤの計算

電子ギヤの計算を簡単におこなえます。
シリーズを選択し、ご希望の機構に対して要求仕様を入力してください。「電子ギヤの計算」ボタンを押すと計算結果が表示されます。

シリーズの選択

選択したシリーズの仕様値

分解能　下限値
[P/R]
分解能　上限値
[P/R]
電子ギヤA,Bの下限値
電子ギヤA,Bの上限値
出荷時設定のモーター分解能
[P/R]

要求仕様の入力・計算結果の表示

回転機構の場合

1回転の移動量
360 [deg]
最小移動量
（1パルスあたりの希望移動量）
[deg]
ギヤードモーターを使用

※DGⅡシリーズ AR、RKⅡは減速比18で固定

外部伝達機構を使用

電子ギヤの計算

判定

電子ギヤ　A

電子ギヤ　B

分解能 [P/R]


ボールねじ機構の場合

使用ボールねじのリード
[mm]
最小移動量
（1パルスあたりの希望移動量）
[mm]
ギヤードモーターを使用

※DGⅡシリーズ AR、RKⅡは減速比18で固定

外部伝達機構を使用

電子ギヤの計算

判定

電子ギヤ　A

電子ギヤ　B

分解能 [P/R]


電子ギヤA / Bの算出方法

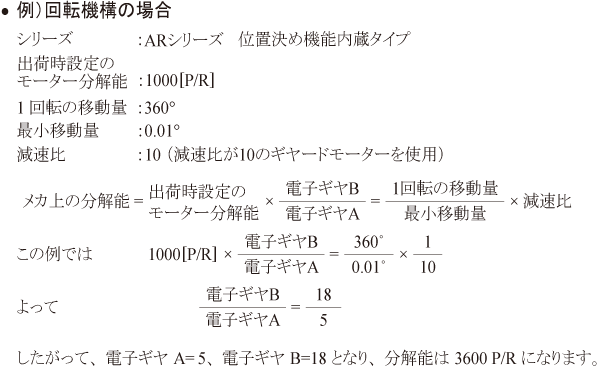

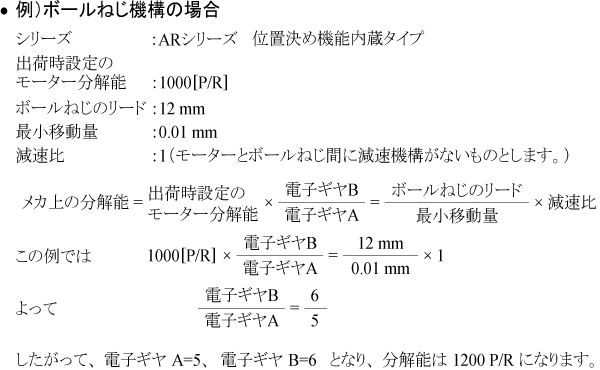

実例で、電子ギヤA / B の算出方法を説明します。
