5-1. ファンモーターを複数並べるときの設置方法

ファンモーターを複数台使用するとき、並列に設置する場合と、直列に設置する場合で、ファンモーターの特性が異なります。
それぞれの特性については、以下の表をご覧ください。

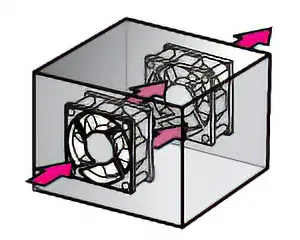

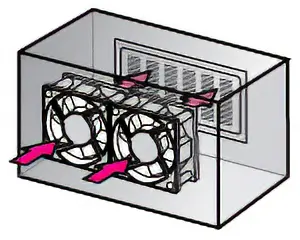

	2台を並列に設置する方法	2台を直列に設置する方法(プッシュプル）
イメージ図
このような場合に	装置内の圧力損失が低く、風量を上げたいときに適しています。	装置内の実装密度が高く、圧力損失が高いときや、より高い静圧が必要なときに適しています。

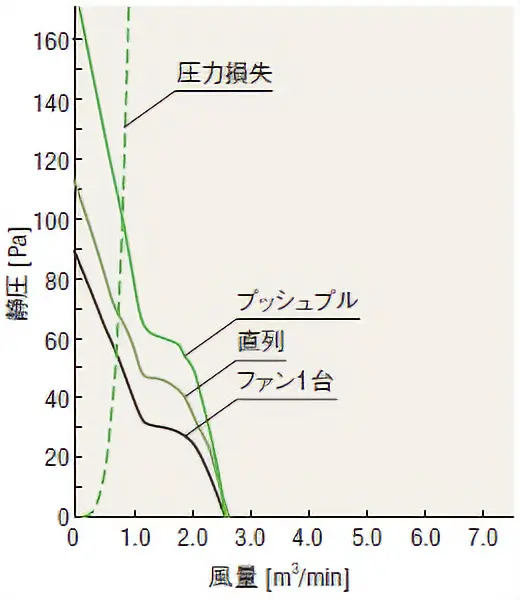

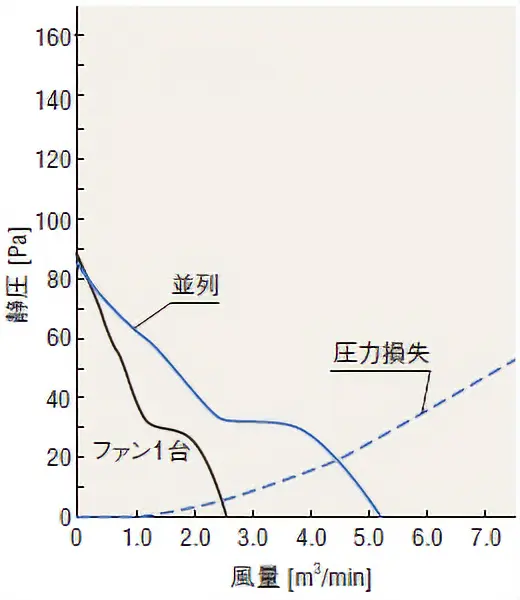

風量―静圧特性^※

2台のファンモーターを重ねるようにして直列に並べた場合、静圧は単体の1.5倍程度です。後ろのファンから前のファンに流れ込む風が旋回状に流れ、損失になるためです。直列に設置する場合は、プッシュプルのほうが効率的です。
