2-2. 5相ステッピングモーターの構造
ステッピングモーターのステーターとローターには、小歯が切られています。
ステッピングモーターの構造

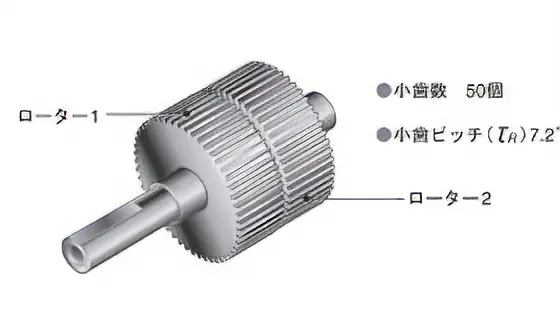

ローター部の構造
- ■
- ローター
モーター内部にある回転子のことです。
鉄で出来ているローター1とローター2の内部には永久磁石が挟み込まれており、ローター1はN極、ローター2はS極に磁化しています。
ローター1・ローター2の外周にはそれぞれ50個づつ小歯が切られています。（小歯ピッチ7.2°）
ローター1とローター2は互いの小歯を半ピッチずらした状態で組み付けています。
- ■
- ステーター
ローターの外側にある固定子のことです。
複数の巻線で構成されます。
