2-1. ステッピングモーターの基本的な構造と動作原理
まずは、ステッピングモーターの基本的な構造と動作原理について、簡易モデルを使ってご説明します。
基本的な構造と動作原理

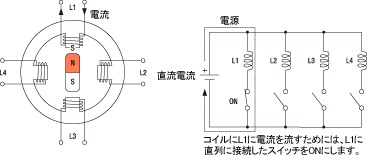

下図はステッピングモーターの簡易モデルです。
コイルL1に電流を流すと、L1は電磁石になります。
中央のマグネットは、L1の磁力に引き寄せられて回転し、その前で停止します。
-

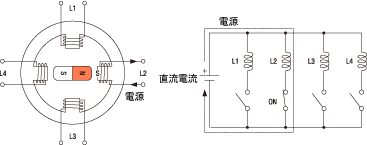

コイルL2に電流を流して電磁石にすれば、マグネットはL2の方向へ回転し、停止します。
-
この簡易モデルでは、ステップ角度90°となりますが、ローター(マグネット)とステーター(コイル)の磁極数を増やせば、ステップ角度は小さくなります。
