仕様

特性

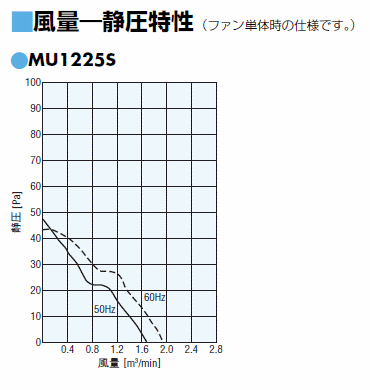

特性図

特性図

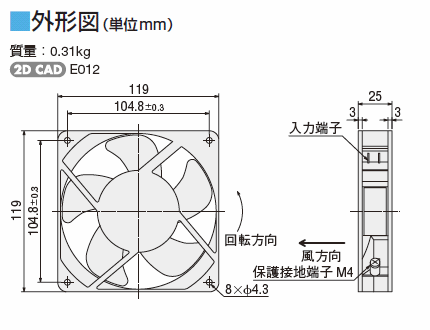

外形図

外形図 (本体)

外形図 (本体)

取付穴参考寸法図

取付穴参考寸法図

電源接続用プラグコード (付属品)

電源接続用プラグコード (付属品)

データダウンロード

その他仕様

一般仕様

項目	仕様
絶縁抵抗	常温常湿において連続運転後、 コイル・ケース間をDC500Vメガーで測定した値が100MΩ以上あります。
絶縁耐圧	常温常湿において連続運転後、コイル・ケース間に50Hz、 1.5kVを1分間印加しても異常を認めません。
温度上昇	常温常湿において最大風量時、連続運転後、 温度が一定となったとき、温度計法で外被測定した値が30℃以下です。
使用電圧範囲	±10% (各電圧共)
耐熱クラス	UL/CSA 規格: 105 (A)、EN規格: 120 (E) 規格認証品以外、電気用品安全法: 120 (E) MRS30: UL/CSA 規格: 130 (B)、EN規格: 130 (B)
過熱保護	MU、MSシリーズ、MRE10、MRE12: インピーダンスプロテクト MR、MRSシリーズ、MRE16、MRE18、MRE20、MRE25: サーマルプロテクタ内蔵 (自動復帰型)　開放･･･120±5℃、復帰･･･77±15℃ MRS30: サーマルプロテクタ内蔵 (自動復帰型)　開放･･･130±5℃、復帰･･･83±15℃
使用環境	別枠に記載
保存環境	別枠に記載
色	MU、MSシリーズ 　フレーム: 無塗装 (アルミ地)　羽根: 黒 MR、MRS、MREシリーズ 　フレーム：ダークグレー 　羽根: 黒
材質	フレーム: アルミダイカスト 羽根: ポリカーボネート (難燃グレード: V-0)

使用環境、保存環境

シリーズ	使用環境※1		保存環境※1※3		環境規格
	周囲温度※2	周囲湿度	周囲温度※2	周囲湿度
EMRシリーズ	−25～+65℃	85%以下 （非結露）	−25～+70℃	85%以下 （非結露）	−
MUシリーズ 防湿タイプ	−30～+60℃	95%以下（非結露）※5 絶対湿度36g/m3以下	−40～+70℃	95%以下 （非結露）	ETSI規格に準拠※4
MUシリーズ 標準タイプ、MRSシリーズ		85%以下 （非結露）		85%以下 （非結露）
MREシリーズ（MRE16、MRE18、MRE20、MRE25）
MREシリーズ（MRE10、MRE12）	−30～+50℃
MRSシリーズ □140mm-47mm厚 回転低下アラーム付	−20～+60℃		−20～+70℃
MRSシリーズ 可変速タイプ	−10～+60℃		−	−	−
MSシリーズ
MRシリーズ	−10～+50℃

※1

使用環境、保存環境は、結露、凍結、ファン以外の振動や外力がないことを条件としています。

※2

冷凍室のような −10℃以下に温度調節された環境では使用できません。

※3

保存環境は、輸送中を含めた短期間の値です。

※4

使用環境、保存環境については、以下の環境規格に準拠しています。
ETSI EN 300 019-2-1 Class 1.3E　Storage
ETSI EN 300 019-2-2 Class 2.3　Transportation
ETSI EN 300 019-2-3 Class 3.4　Stationary use

※5

試験名称	環境規格	条件・試験内容
ヒートサイクル試験	ETSI EN 300 019-2-1 ETSI EN 300 019-2-2 ETSI EN 300 019-2-3	−40～+30℃ 5サイクル 温度勾配：1.0℃/分 低温（−40℃）高温（+30℃）放置時間：3時間 試験後に異常のないこと
低温放置試験		−45℃ 72時間放置　試験後に異常のないこと

• ※ 環境規定　ETSI
  ETSIは正式名称を European Telecommunications Standards Institute といい、ヨーロッパ圏の電気通信における標準仕様を策定するために設立された標準化機構です。
  ETSI EN 300 019シリーズは、機器の環境条件について定めたIEC 60721をもとにし、環境条件の定義や試験条件について具体的に明記した規格です。

規格

法令・規格資料

対応している法令・規格の資料は製品詳細ページの「データダウンロード」タブからダウンロードしていただけます。
（ダウンロード可能なファイルの種類は製品によって異なります。）

各国の法令・規格の解説はこちらからご確認ください。

当社製品のシリーズごとの法令・規格対応状況はこちらからご確認ください。

有害物質

RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。

当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。

システム構成

関連製品

ファン用温度スイッチ

製品	特徴	定価
AM2-XA1	特徴	装置内の温度変化に応じて、ファンの運転・停止を自動でおこないます。 省エネルギー・低騒音など「環境」に関わる装置の性能アップに貢献します。 設定温度範囲0～+60℃（設定誤差±5℃） 指回し式ダイヤルにより、温度設定が簡単 最適な気流循環設計のため、動作が安定 コンパクトサイズ 幅33mm×高さ70mm×奥行42.5mm ※ 各適用ファンモーターの使用可能台数については、こちらでご確認ください。 ご注意 三相タイプのファンには使用できません。	定価	3,200円

制御盤ファンユニット

製品	特徴

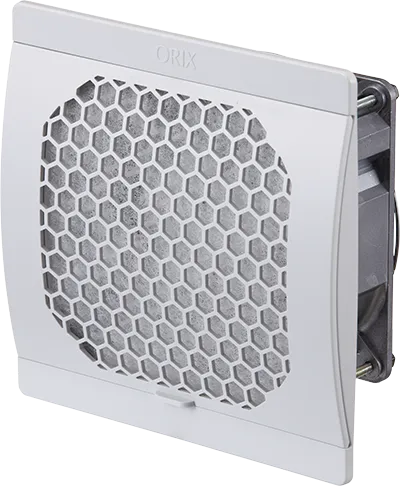

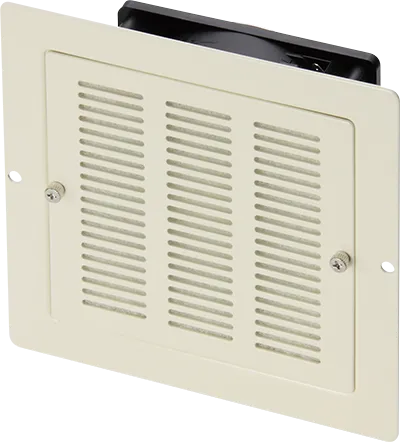

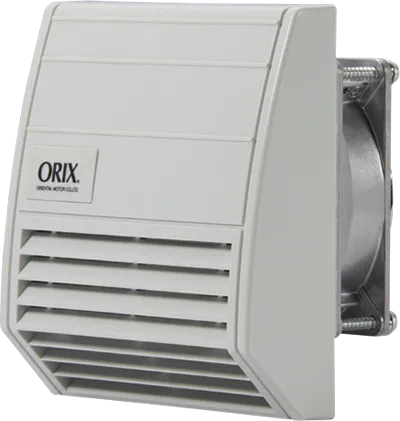

制御盤ファンユニット	特徴	ファンと周辺機器（異物や塵・水滴を防ぐカバーやフィルターメディア、フレ－ム、フィンガーガード）を一体化した製品です。 制御盤に取り付けし易くなり、制御盤の冷却に最適です。 一体型構造のため、選定・取り付け・メンテナンスが簡単 設置環境に合わせて選べる3つのタイプ 制御盤の熱対策・防塵・防滴を実現 アラーム付ファンで冷却異常を早期に発見 自然換気に「パネル」もご用意
