モーターと直線動作機構を一体化した、「押す」／「引く」の用途に最適な電動アクチュエータをご案内します。

セレクション　スタート

STEP 1に戻る

搭載モーターの取付角寸法：20mm、28mmサイズの一覧を見る

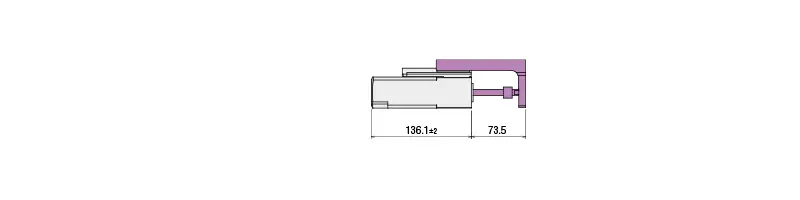

シリーズ名タイプ名	型番幅×高さ	ストローク（mm）	推力（Ｎ）	押し当て力（Ｎ）	外形図（単位：mm）

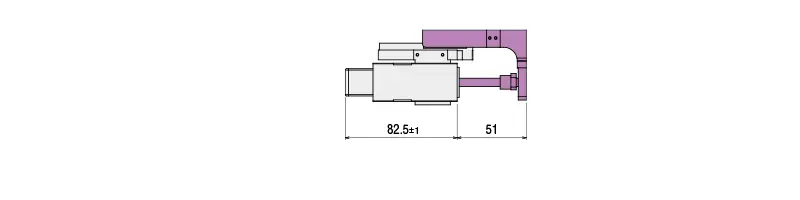

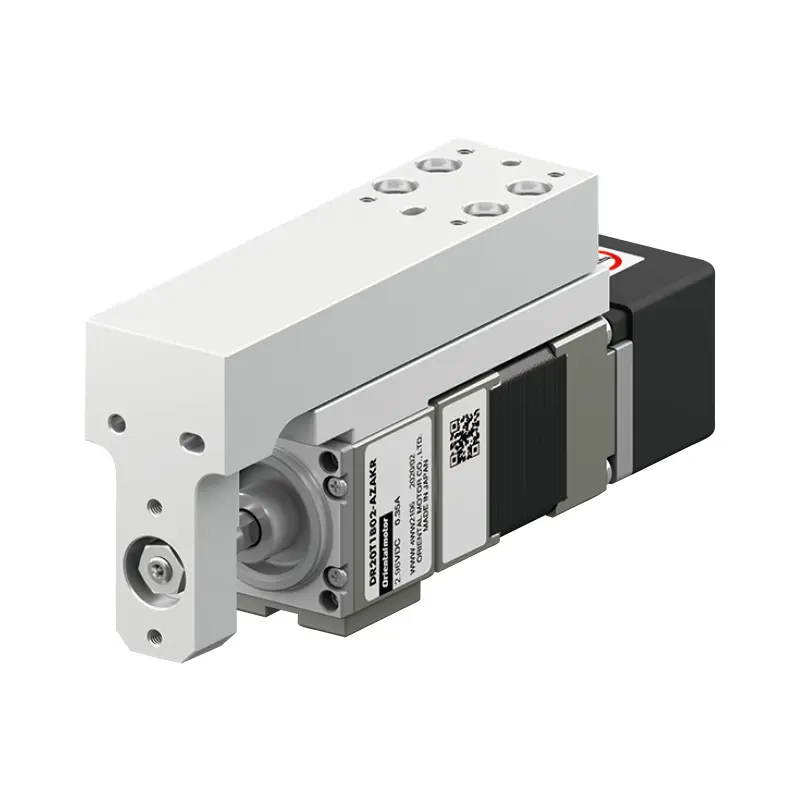

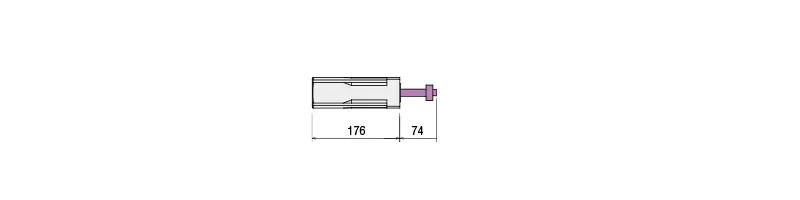

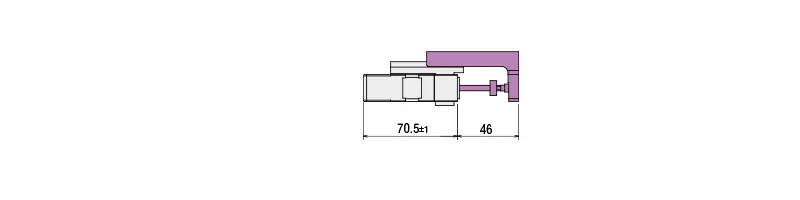

コンパクト電動シリンダ DRシリーズテーブルタイプ	DR20 20mm× 20mm	25	～15	-	DR20T1B02-AZAKL 最大ストローク：25mm位置決め時

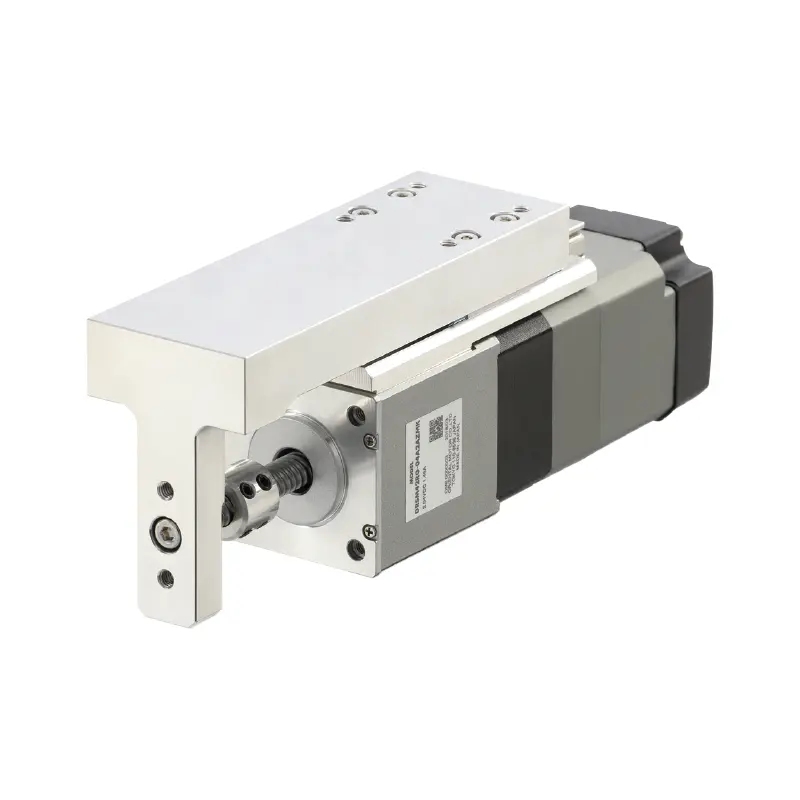

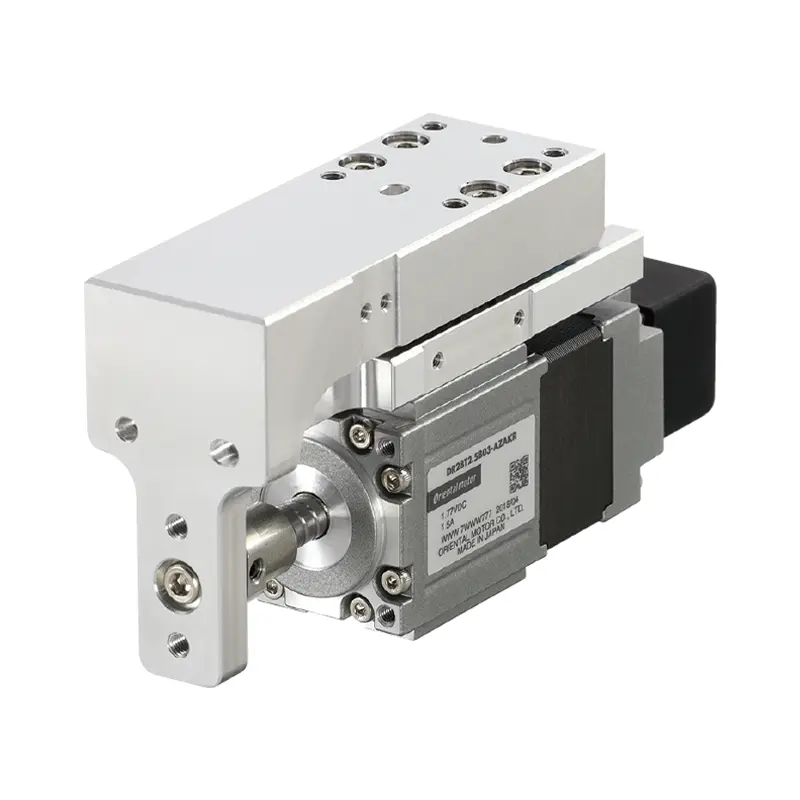

コンパクト電動シリンダ DRシリーズテーブルタイプ	DR28 28mm× 28mm	30	～40	～50※	DR28T1B03-AZAKL 最大ストローク：30mm位置決め時

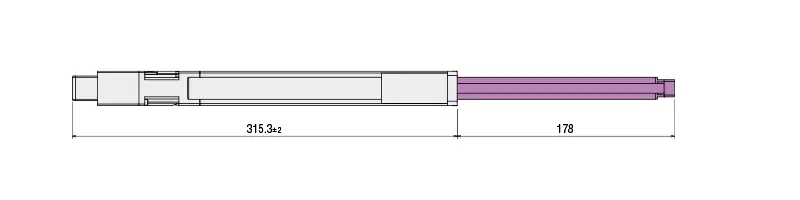

電動シリンダ EACシリーズストレートタイプ	EAC2W 28mm× 86mm	50～150	～50	～80	EACM2WF15AZAK-G 最大ストローク：150mm位置決め時

リード2.5㎜のみ押し当て運転ができます。

外形図の色部分は可動部です。

搭載モーターの取付角寸法：42mmサイズの一覧を見る

シリーズ名タイプ名	型番幅×高さ	ストローク（mm）	推力（Ｎ）	押し当て力（Ｎ）	外形図（単位：mm）

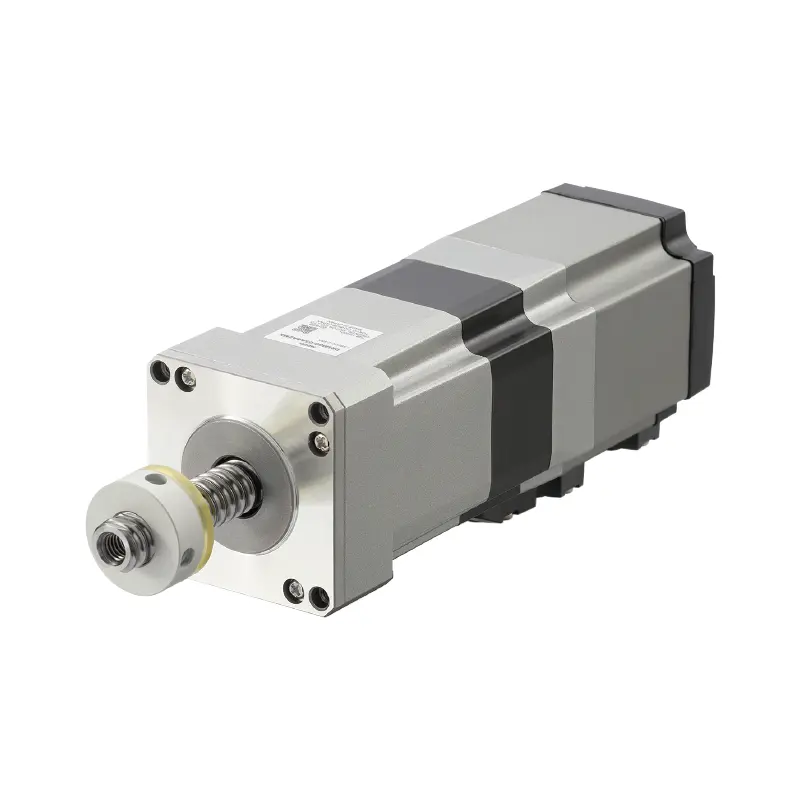

コンパクト電動シリンダ DRS2シリーズガイド付タイプ	DRSM42 42mm× 42mm	40	～200	～400	DRSM42LG-04A2AZMK 最大ストローク：40mm位置決め時

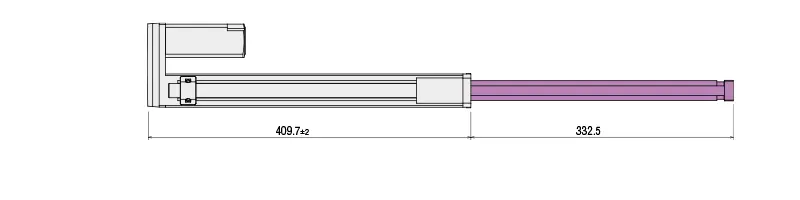

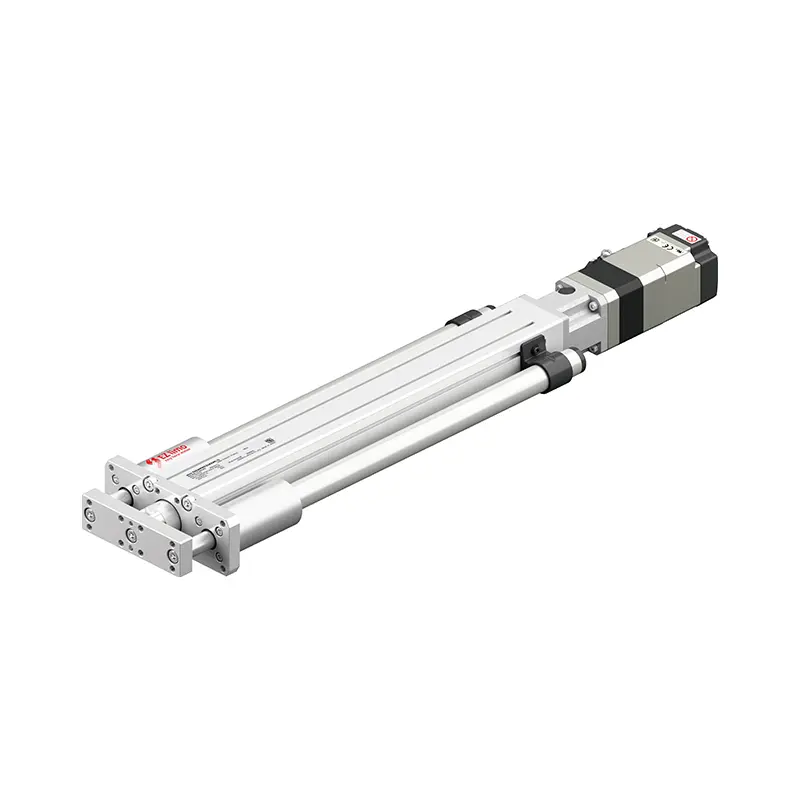

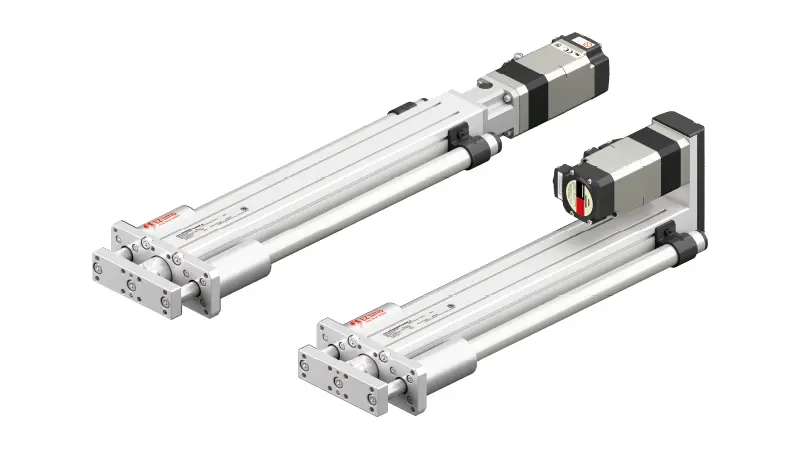

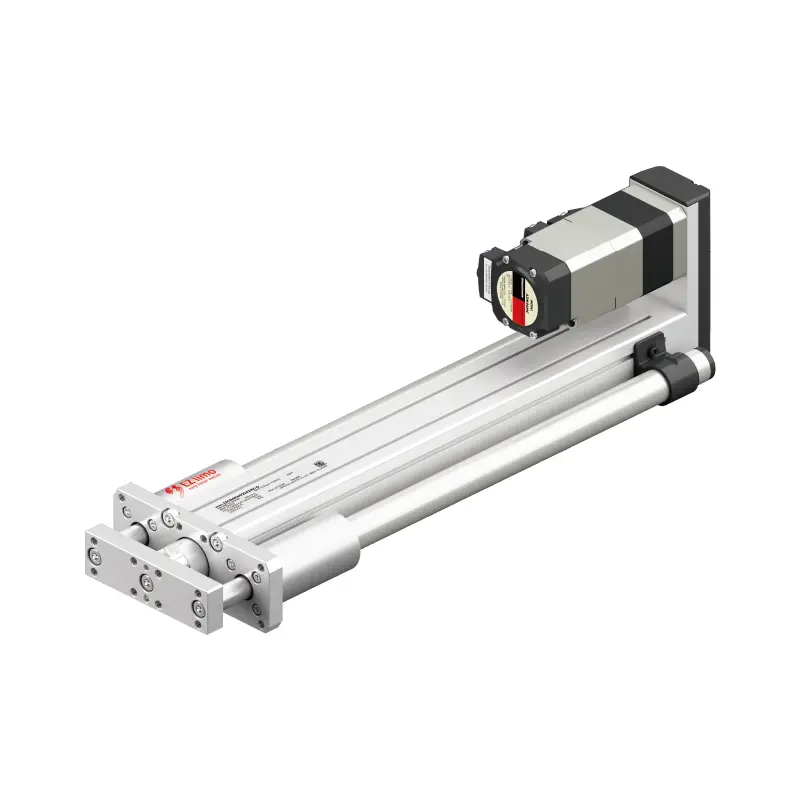

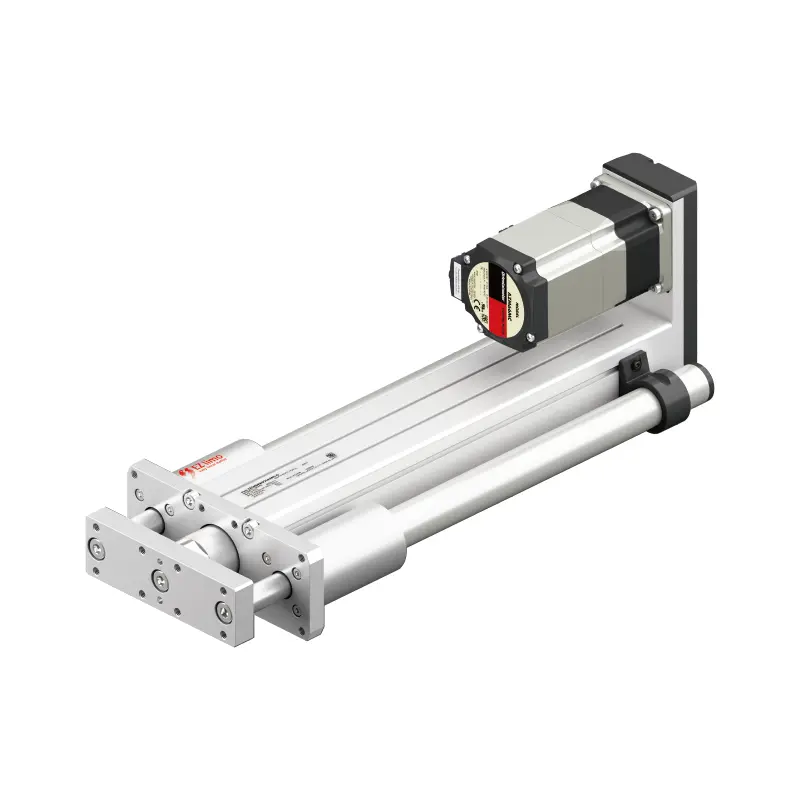

電動シリンダ EACシリーズ折返しタイプ	EAC4W 42mm× 114mm	50～300	～125	～200	EACM4RWE30AZMC-G 最大ストローク：300mm位置決め時

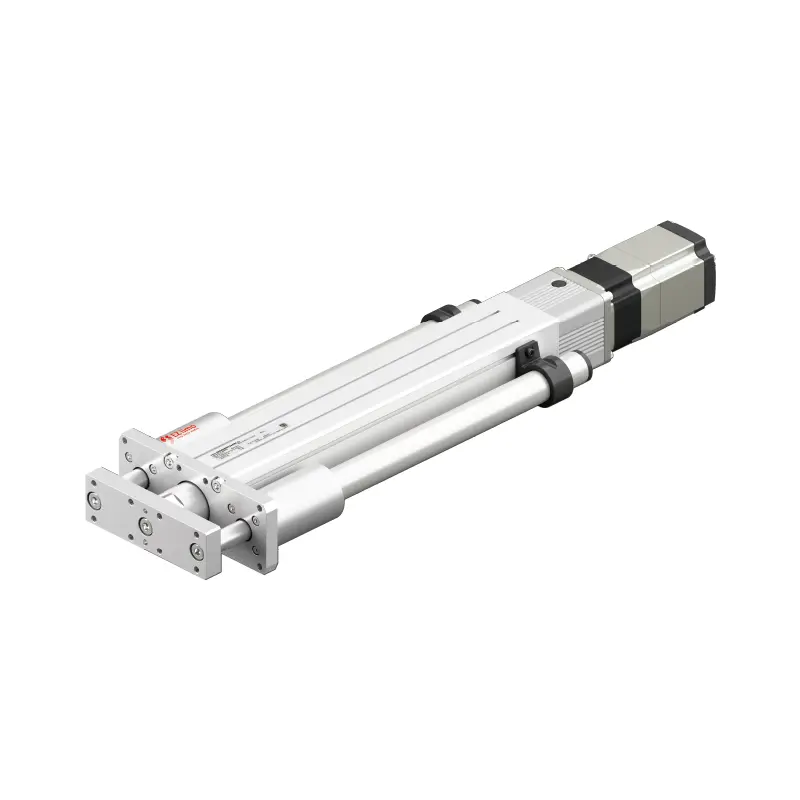

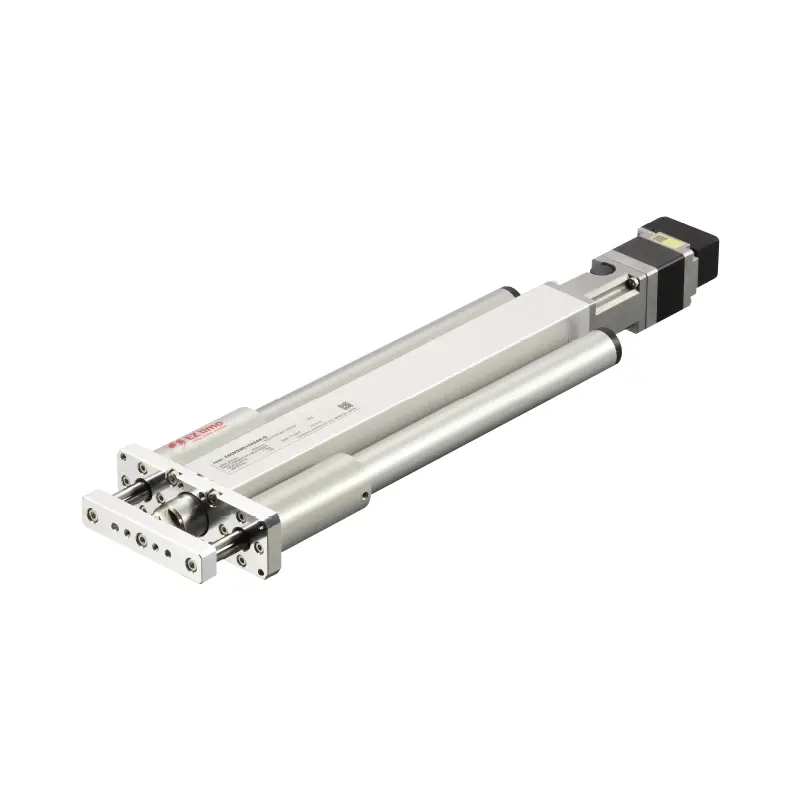

電動シリンダ EACシリーズストレートタイプ	EAC4W 42mm× 114mm	50～300	～140	～200	EACM4WE30AZMC-G 最大ストローク：300mm位置決め時

（　）内は、ガイドなしタイプの仕様です。

外形図の色部分は可動部です。

搭載モーターの取付角寸法：60mmの一覧を見る

シリーズ名タイプ名	型番幅×高さ	ストローク（mm）	推力（Ｎ）	押し当て力（Ｎ）	外形図（単位：mm）
コンパクト電動シリンダ DRS2シリーズガイドなしタイプ	DRSM60 60mm× 60mm	50	～500	～500	DRSM60-05A4AZMK 最大ストローク：50mm位置決め時

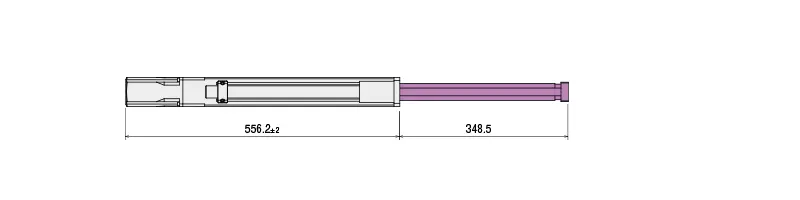

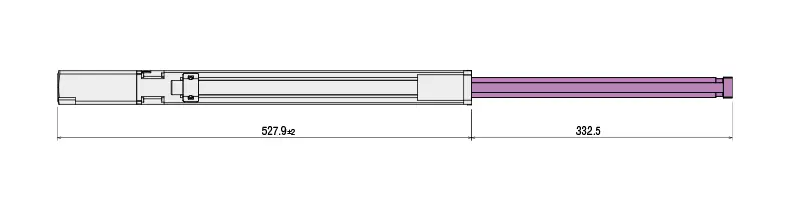

電動シリンダ EACシリーズ折返しタイプ	EAC6W 60mm× 156mm	50～ 300	～360	～500	EACM6RWE30AZMC-G 最大ストローク：300mm位置決め時

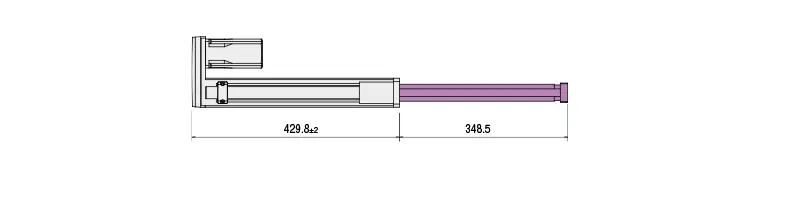

電動シリンダ EACシリーズストレートタイプ	EAC6W 60mm× 156mm	50～ 300	～400	～500	EACM6WE30AZMC-G 最大ストローク：300mm位置決め時

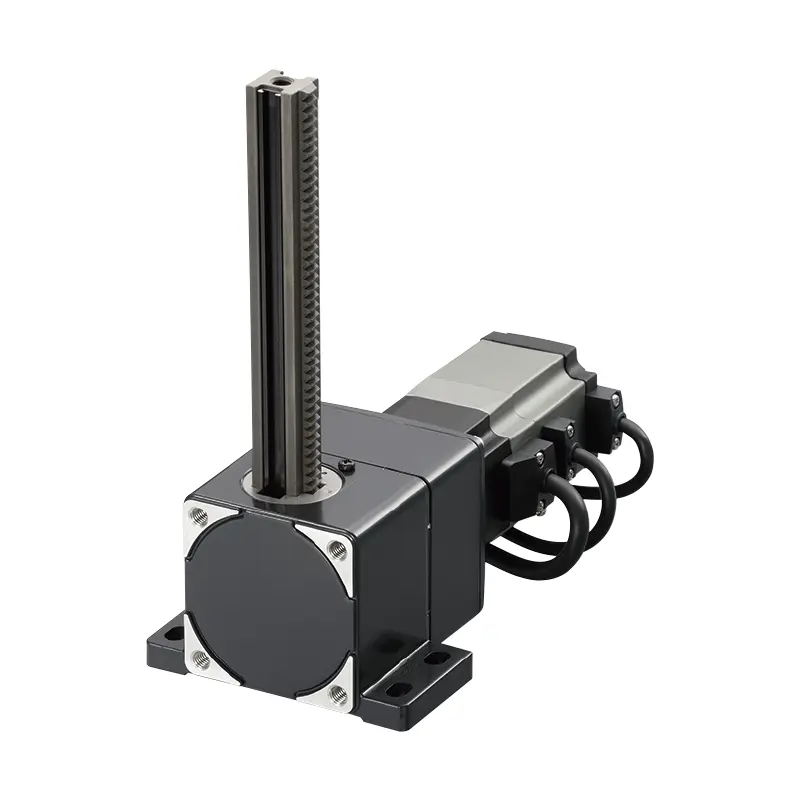

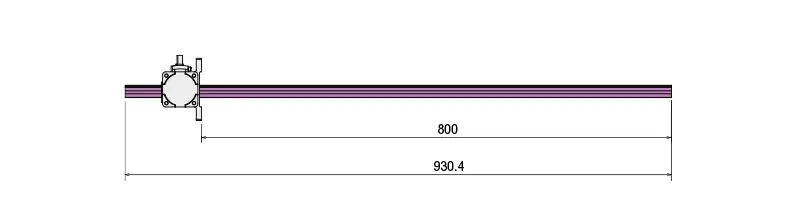

ラック・ピニオンシステム Lシリーズ Fタイプ	LM2 60mm× 60mm	100～ 800	～306 ※	～306	LM2F90AZMC-8 最大ストローク：800mm位置決め時

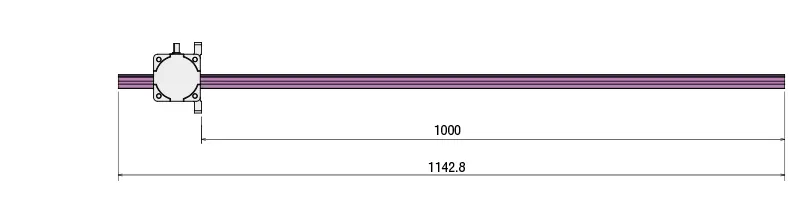

ラック・ピニオンシステム Lシリーズ Fタイプ	LM4 85mm× 85mm	100～ 1000	～1008※	～1008	LM4F40AZMC-10 最大ストローク：1000mm位置決め時

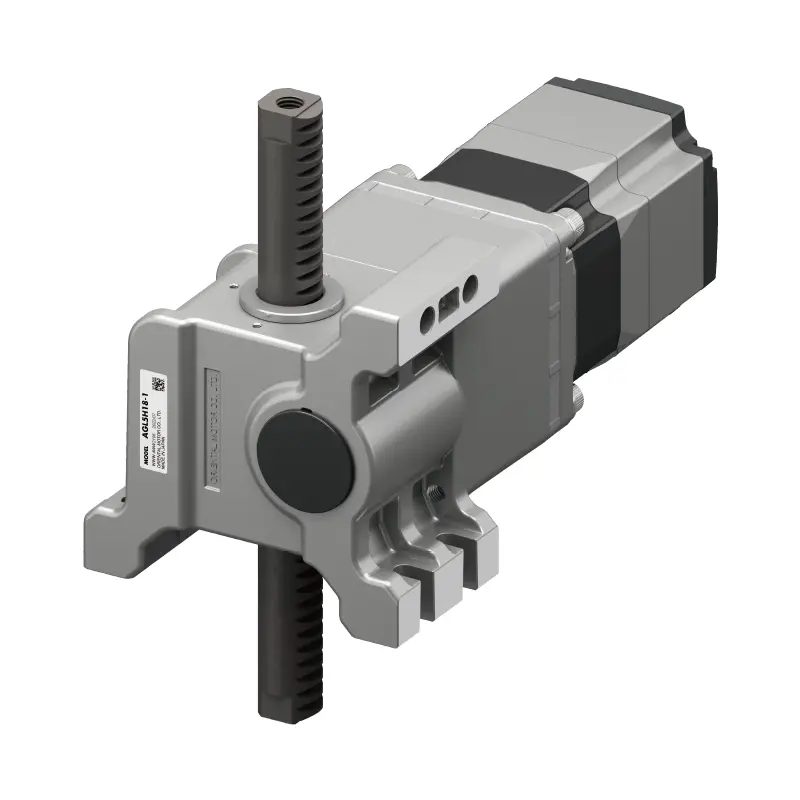

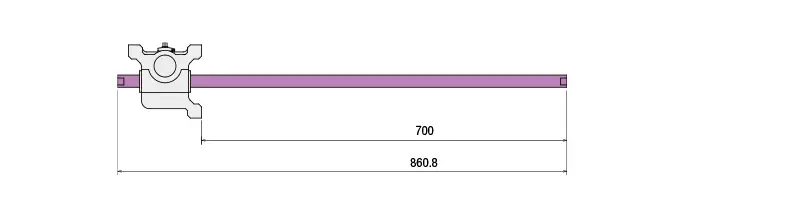

LJリニアヘッド AZシリーズ組み合わせ	AGL5H18 90mm× 90mm	100～ 700	～1961※	～1961	AGL5H18-7+AZM98MC-TS30U 最大ストローク：700mm位置決め時

負荷推力に負荷の加速推力を加えた値が、推力の値を超えないようにしてください。

外形図の色部分は可動部です。

最短位置決め時間算出（電動アクチュエータ対応）

当社電動アクチュエータの該当製品について、「機種」「運転条件」に合わせて目安となる位置決め時間を算出できます。製品選定時のサポートツールとしてお使いいただけます。

アプリケーション事例

当社で内製した装置の事例／装置の課題に対する具体的なソリューション事例をもとに、当社製品の選び方・活用方法について、イラストや動画を用いてわかりやすくご紹介します。
詳細はこちら

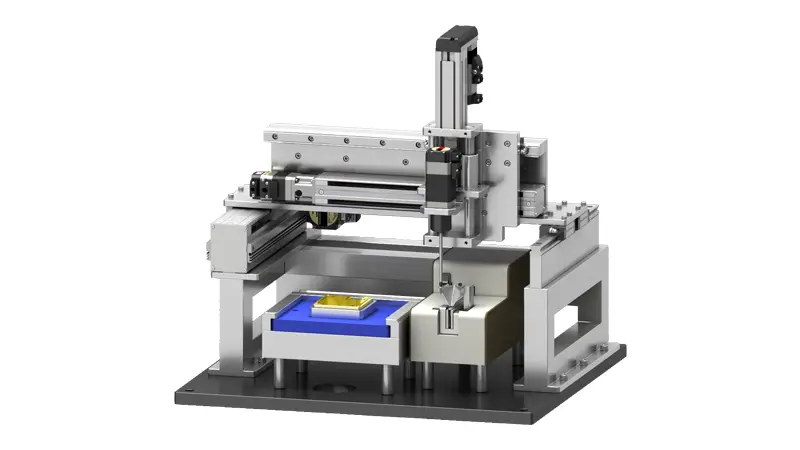

ねじ締め機

ねじ締め機

ねじ締め機

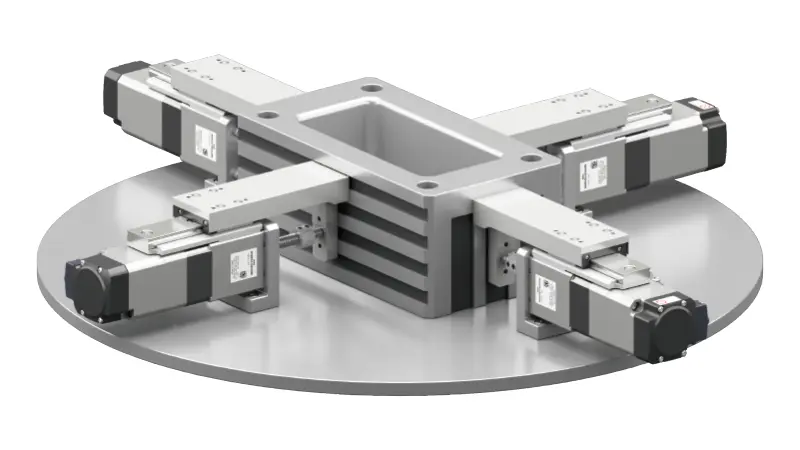

治具の位置固定

治具の位置固定

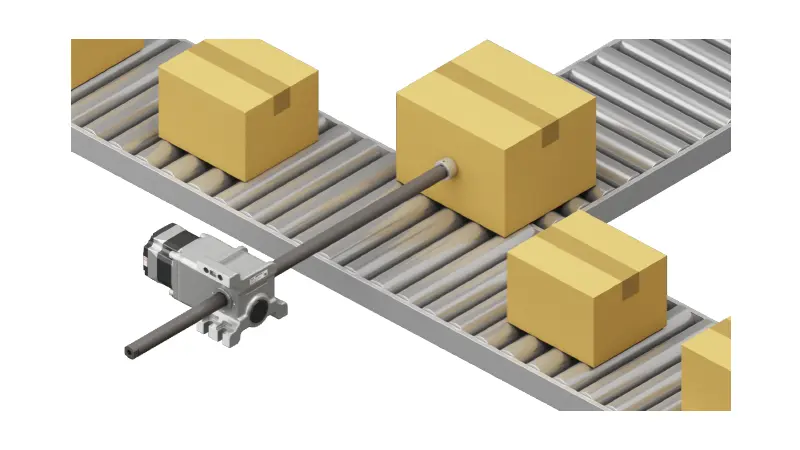

荷分け
