モーターの選定 駆動機構別の負荷トルクTL［N・m］の計算式
負荷トルクの計算式

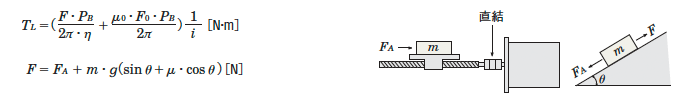

ボールねじ駆動

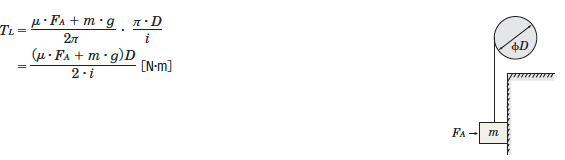

プーリ駆動
ワイヤ・ベルト駆動、ラック・ピニオン駆動

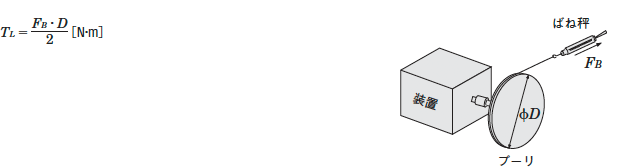

実測による方法
- F
- 運転方向荷重［N］
- F0
- 予圧荷重［N］（≒1/3F）
- µ0
- 予圧ナットの内部摩擦係数（0.1～0.3）
- η
- 効率（0.85～0.95）
- i
- 減速比（機構の減速比で、当社ギヤヘッドの減速比ではありません）
- PB
- ボールねじのリード［m/rev］
- FA
- 外力［N］
- FB
- 主軸が回転し始めるときの力［N］（FB = ばね秤の値［kg］×g［m/s2］）
- m
- テーブルとワークの総質量［kg］
- µ
- しゅう動面の摩擦係数
- θ
- 傾斜角度［°］
- D
- 最終段プーリ径［m］
- g
- 重力加速度［m/s2］（9.807）
