αSTEP／ステッピングモーター　ステッピングモーターのモーター部

WEB総合カタログにおいて紹介しています、5相のモーターとドライバの組み合わせ品はすべて新ペンタゴン結線の5本リード線モーターと、専用の励磁シーケンスを搭載したドライバによって構成されています。当社独自のこの組み合わせにより、

• 簡単結線の5本リード
• 低振動化

の実現に成功しています。

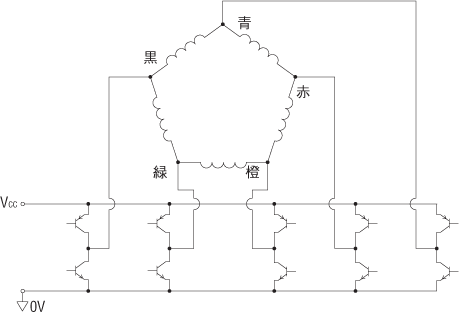

ここでは、その結線と励磁シーケンスについて説明します。

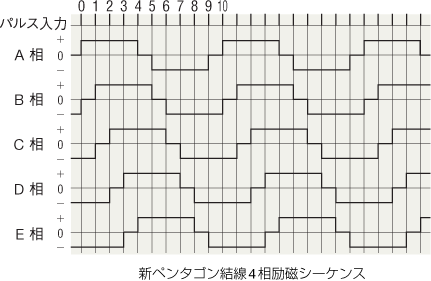

新ペンタゴン結線4相励磁方式…フルステップ

0.72°/step
常に4相ずつ励磁する5相モーター独特の方式で、1ステップ0.72°です。ダンピング効果が大きく、安定した運転ができます。

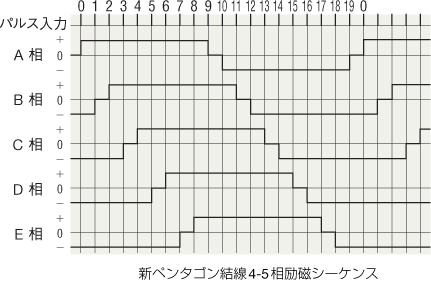

新ペンタゴン結線4-5相励磁方式…ハーフステップ

0.36°/step
4相励磁と5相励磁を交互に繰り返す方式で、1ステップ0.36°です。
1回転を1000分割することができます。
