AZシリーズ 基本機能マニュアル　分解能（最小移動量）の設定 : モーター（標準タイプ/ギヤードタイプ）の場合

標準タイプのモーターや、ギヤードタイプのモーターが対象です。 モーターを、機構と組み合せて使用するときは分解能を設定してください。

• 例：標準タイプのモーターを、ボールねじ機構と組み合わせる
• 例：ギヤードタイプのモーターを、回転テーブル機構と組み合わせる

ユーザー単位系設定支援ウィザードを使う

MEXE02の「ユーザー単位系設定支援ウィザード」で、表示単位と分解能（最小移動量）を設定します。移動量や速度などを任意の単位で表示したり、入力することができます。

例として、直動機構と組み合わせた場合の設定を説明します。

1. 「ユーザー単位系設定支援ウィザード」で、表示単位と分解能を設定します。

   • 1-1. 「ユーザー単位系設定支援ウィザード」をクリックします。ユーザー単位系設定支援ウィザードの画面が表示されます。「次へ」をクリックします。





   • 1-2. 使用する機構を選択します。「直動」を選択し、「次へ」をクリックしてください。

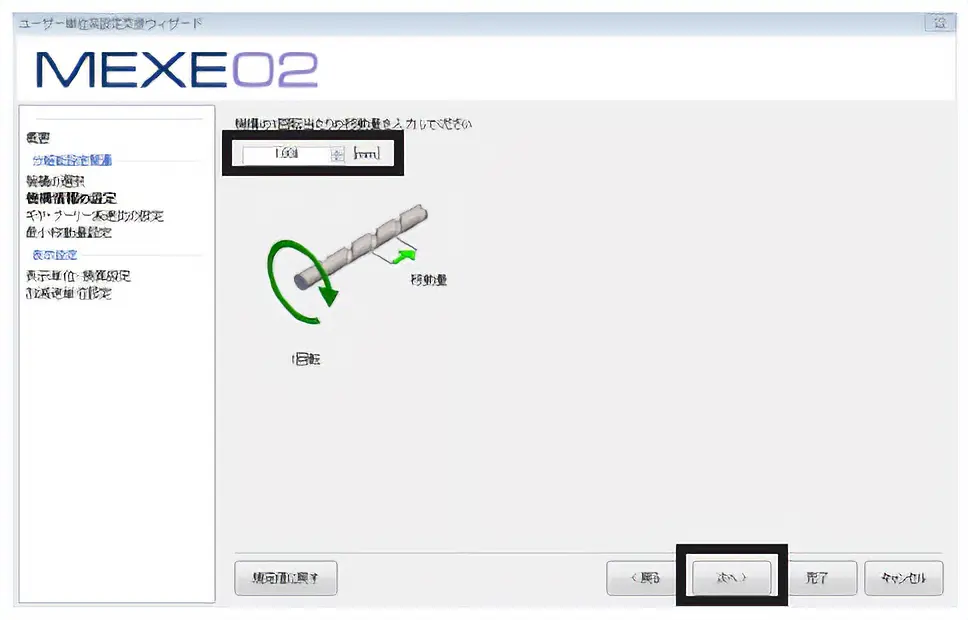

   • 1-3. 1回転あたりの移動量を設定します。ここでは「1 mm」とします。「1」を入力し、「次へ」をクリックしてください。

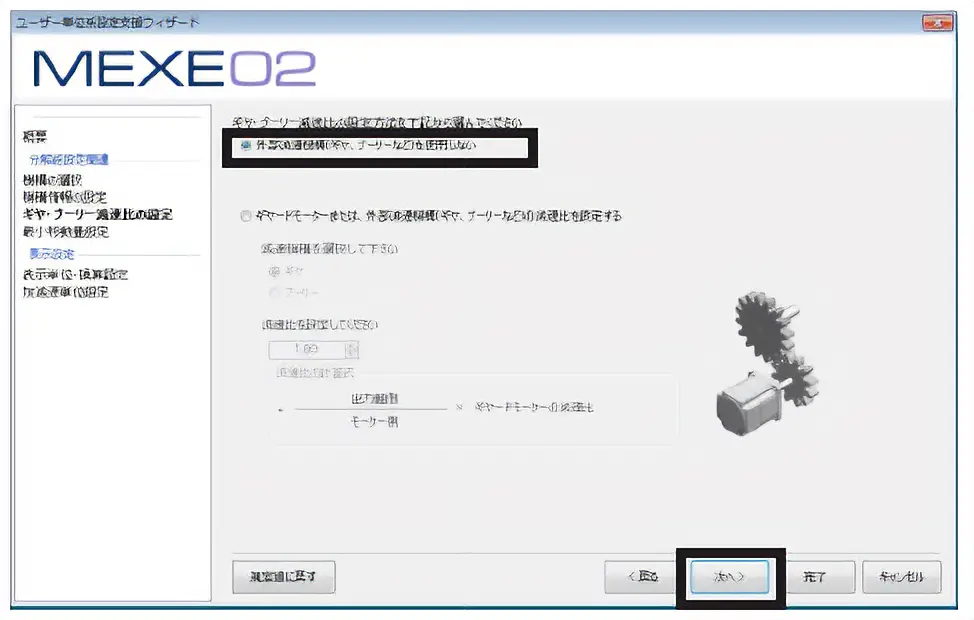

   • 1-4. ギヤの減速比を設定します。ここでは、出荷時設定のまま使用します。「外部減速機構（ギヤ、プーリーなど）を使用しない」を選択し、「次へ」をクリックしてください。



   • 1-5. テーブルの最小移動量を設定します。ここでは「0.0005 mm」とします。「0.0005」を入力し、「次へ」をクリックしてください。

     ※1

     設定した内容が表示されます。設定に誤りがあると赤字で表示されるので、設定しなおしてください。

     ※2

     設定に誤りがあると、誤りの内容や対処方法などが表示されます。

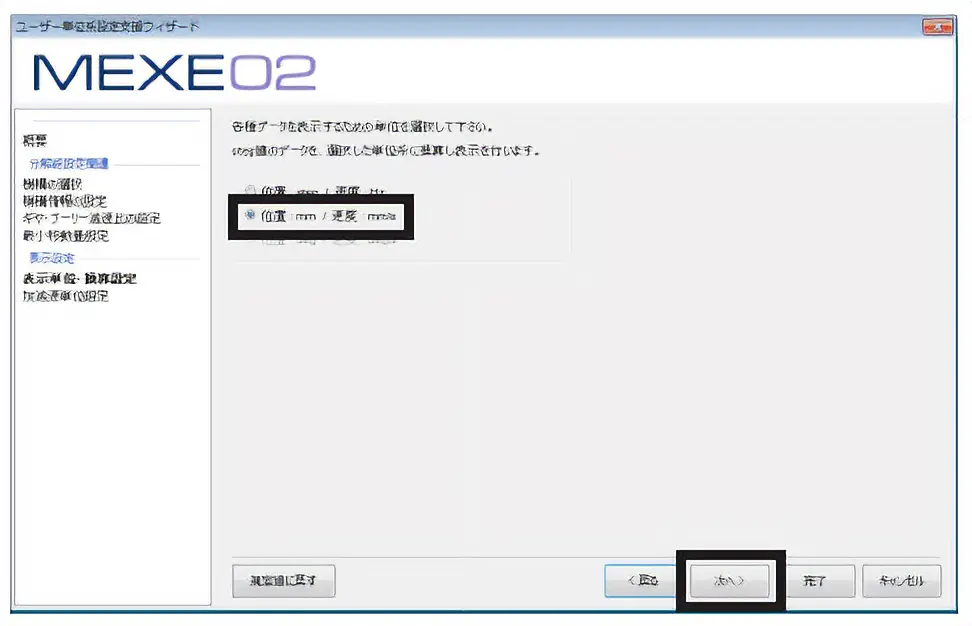

   • 1-6. 表示単位を設定します。ここでは「mm」を選択し、「次へ」をクリックしてください。



     補足

     ネットワークで動作させるときの単位は、「step」になります。

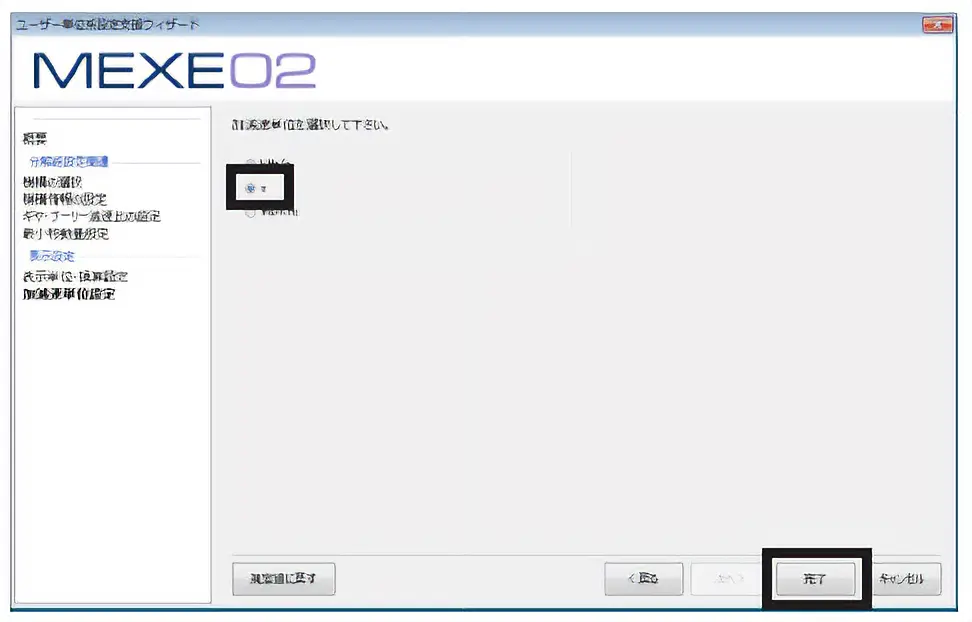

   • 1-7. 加減速単位を設定します。 ここでは「s」を選択し、「完了」をクリックしてください。



2. ドライバに設定したパラメータを優先させるため、「機構諸元設定」パラメータを「マニュアル設定」にします。

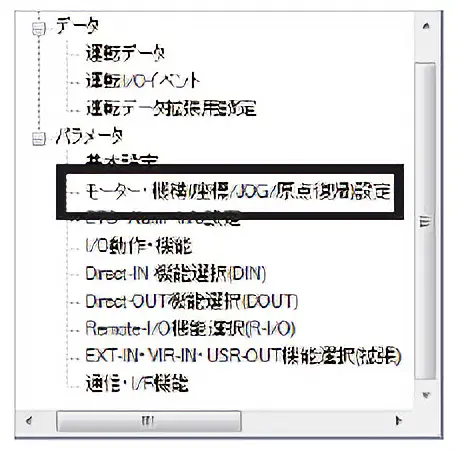

   • 2-1. ツリービューから、「パラメータ」－「モーター・機構（座標/JOG/原点復帰）設定」をクリックします。モーター・機構パラメータが表示されます。

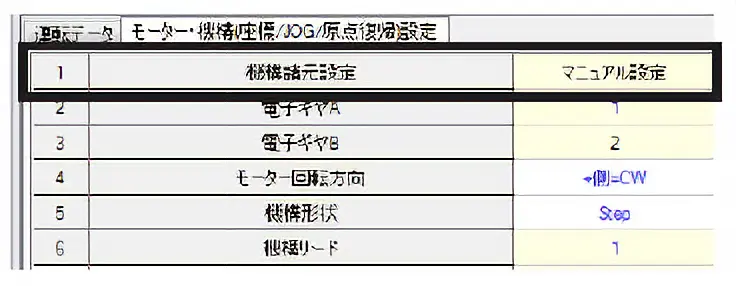

   • 2-2. 「機構諸元設定」パラメータを「マニュアル設定」に変更します。



3. パラメータをドライバに書き込みます。

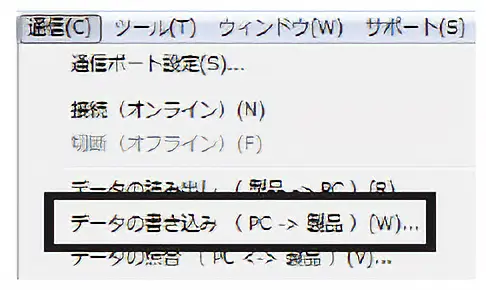

   • 3-1. 「通信」メニューの「データの書き込み」、またはツールバーの「データの書き込み」アイコンをクリックします。

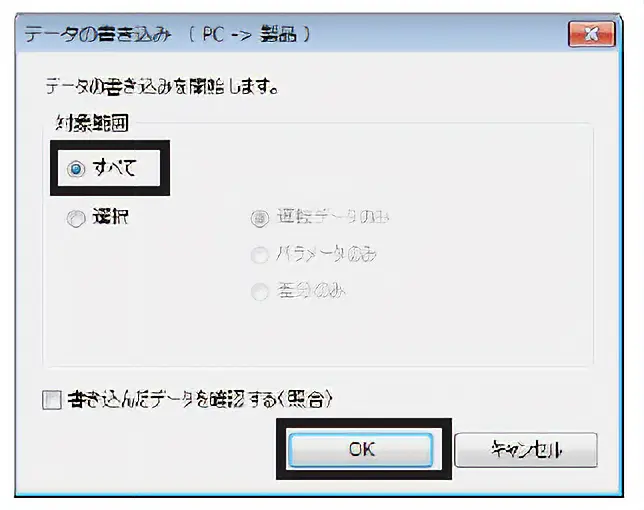

   • 3-2. 対象範囲を「すべて」にし、「OK」をクリックします。



   • 3-3. 「はい」をクリックします。パラメータの書き込みが始まります。



   • 3-4. 「OK」をクリックし、ドライバの電源を再投入するとパラメータが反映されます。



ユーザー単位系設定支援ウィザードを使わない

「電子ギヤA」パラメータと「電子ギヤB」パラメータを設定すると、モーター出力軸1回転あたりの分解能を設定できます。算出して得られた値は、次の設定範囲に収めてください。

【関連するパラメータ】

重要

• 「機構諸元設定」パラメータを変更したときは、ドライバの電源を再投入してください。設定範囲外の分解能を設定すると、電子ギヤ設定異常のインフォメーションが発生します。電子ギヤ設定異常のインフォメーションが発生している状態で、電源を再投入またはConfigurationを実行すると、電子ギヤ設定異常のアラームが発生します。
• 「プリセット位置」パラメータが「0」以外の状態でプリセットを行なった後に、分解能を変更したときは、もう一度プリセットを実行してください。「プリセット位置」パラメータが「0」のときは、分解能を変更しても現在位置が自動で再計算されます。

補足

パルス列入力タイプの場合は、ドライバのスイッチ（SW1）でも分解能の設定が可能です。詳細については、取扱説明書（ドライバ編）をご確認ください。

関連項目

• 電子ギヤの計算 | 技術サポートツール
