AZシリーズ 基本機能マニュアル 原点の設定
AZシリーズの基本的な機能について説明した簡易マニュアルです。機能の詳細については取扱説明書(機能編)をご確認ください。
当コンテンツの対象製品は、AZD-A/AZD-C/AZD-K/AZD-AD/AZD-CD/AZD-KD/AZD-AX/AZD-CX/AZD-KXです。
運転を行う前に、必ず原点を設定してください。
原点の設定は、最初に1回だけ行ってください。いったん原点を設定すれば、その後は電源を遮断しても原点情報が保持されています。
原点を設定する方法には、次の4種類があります。
- MEXE02を使う
- HOME PRESETスイッチを使う
- P-PRESET入力信号を使う
- 原点復帰運転を実行する
ここでは、MEXE02を使った方法について説明します。
補足
- HOME PRESETスイッチで原点を確定する方法については、こちらの動画または取扱説明書(ドライバ編)をご覧ください。
- 原点はNVメモリに書き込まれます。NVメモリの書き込み可能回数は、約10万回です。
MEXE02を使って設定する場合
- ショートカットボタンの「ティーチング・リモート運転」、またはツールバーの「ティーチング・リモート運転」アイコンをクリックします。
-
「ティーチング・リモート運転を開始する」をクリックします。
-
JOG運転ボタンを使って、モーターを原点位置まで運転します。ドライバステータス欄の「指令位置(CPOS)」を確認しながら、位置を調整してください。
- ※ 手動で原点位置を調整するときは、FREE操作ボタンを使用してください。「FREE:ON」をクリックするとモーターが無励磁になり、外力でモーター出力軸を動かせるようになります。

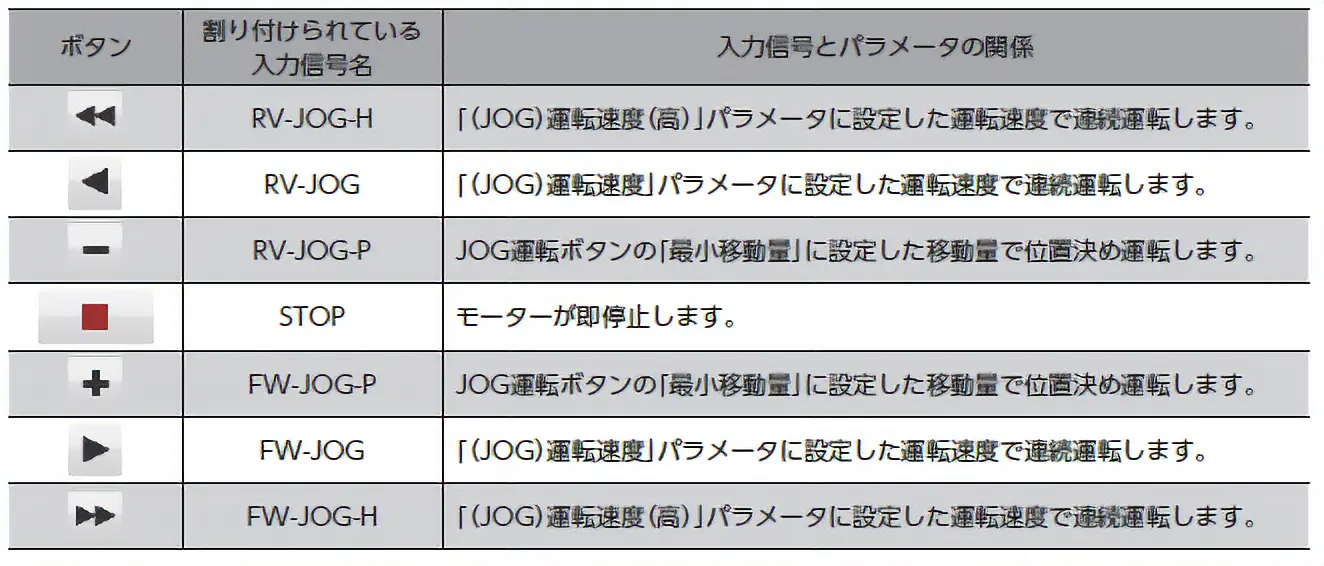

【JOG運転ボタンの内容】
- 重要
- JOG移動量を変更すると、「(HOME)押し当て原点復帰運転電流[%]」パラメータが自動で100%になってしまいます。JOG移動量を変更したときは、「(HOME)押し当て原点復帰運転電流[%]」パラメータを70%以下に設定してください。
- 補足
- 運転条件を変更する場合は、「JOG/HOME/ZHOME運転 運転情報設定」パラメータを「マニュアル設定」にしてください。
-
「位置プリセット」をクリックします。原点位置が確定します。
